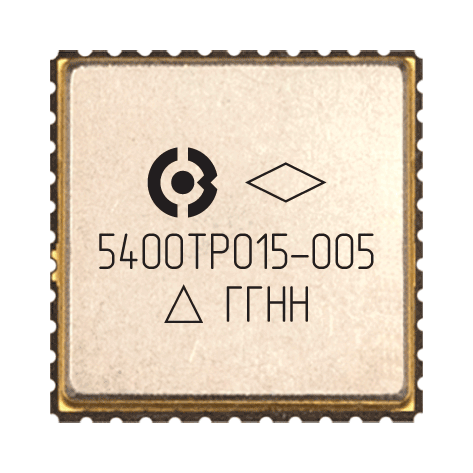

5400ТР015-005

5400ТР015-005

14-ти разрядный, 4,0 МВыб/с АЦП циклического типа со встроенной автокалибровкой и параллельным КМОП интерфейсом выходных данных

Микросхема 5400ТР015-005 представляет собой 14-ти разрядный аналого-цифровой преобразователь циклического типа с параллельным интерфейсом выходных данных (формат: прямой или дополнительный код). Тактирование микросхемы осуществляется сигналами формата LVDS или КМОП. Выходные данные представлены КМОП логическими уровнями. В микросхеме реализовано два режима преобразования: работа по запросу и непрерывный режим. Возможно использование как встроенного, так и внешнего источника опорного напряжения, значение которого определяет максимальную амплитуду входного сигнала. В нормальном режиме АЦП преобразует дифференциальный входной сигнал c амплитудой 2,0 В.
В микросхеме реализована функция автокалибровки смещения нуля.

Номер ТУ

АЕНВ.431260.056ТУ
карта заказа КФЦС.431260.056-005Д16

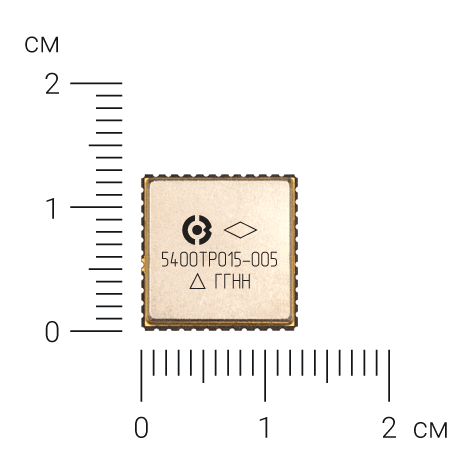

Тип корпуса

5142.48-А  (Скачать STEP-модель)

Состояние разработки

Серийно освоена

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

Характеристики

Напряжение питания 3,3 В ± 10%;
Потребляемая мощность до 0,2 Вт;
14 разрядов;
Частота выборок до 4,0 МВыб/с;
Дифференциальный вход с полосой пропускания до 300 МГц;
SFDR (типовое) 81 дБ;
DNL (типовое) 0,6 МЗР;
INL (типовое) 2,0 МЗР;
Встроенный источник опорного напряжения;
КМОП цифровой выход данных (прямой код/дополнительный код).

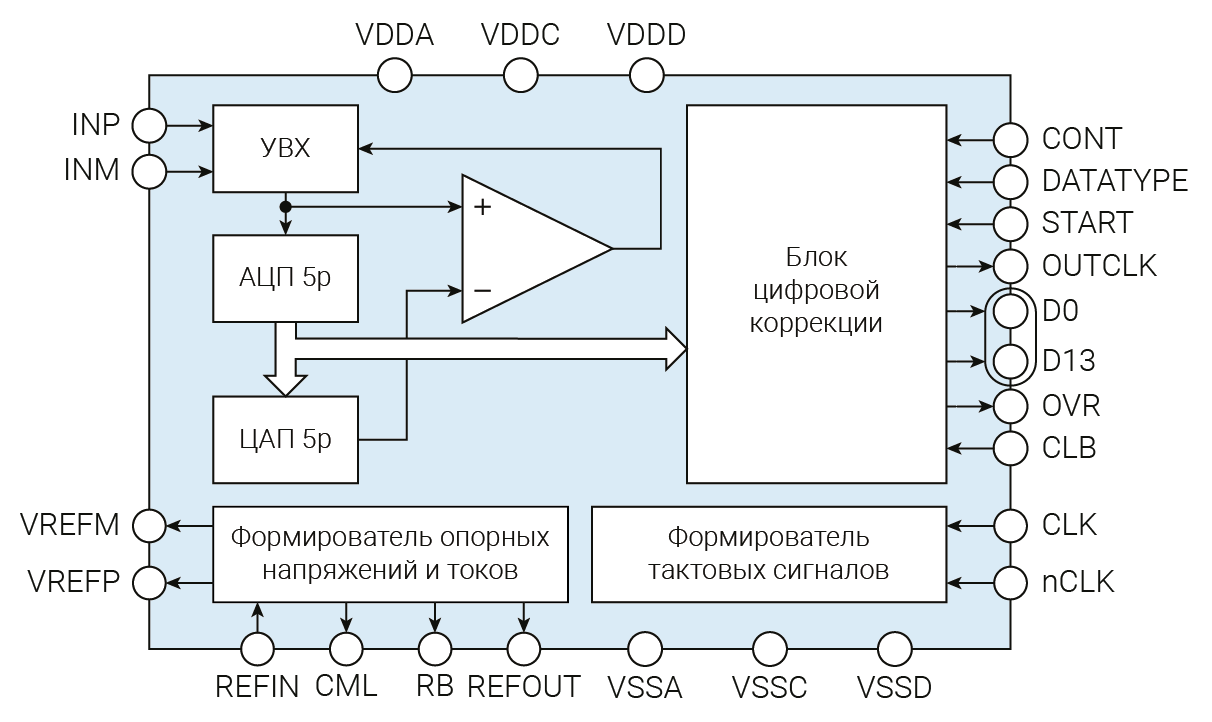

Структурная схема
