Микросхемы преобразователей

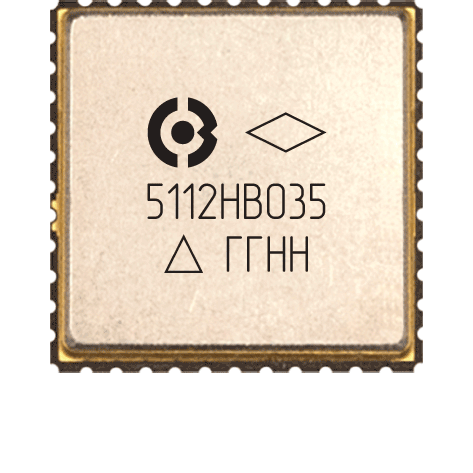

5112НВ035

14-ти разрядный 50 МВыб/с конвейерный АЦП со встроенной автокалибровкой и параллельным КМОП/LVDS интерфейсом выходных данных

Микросхема 5112НВ035 – 14-ти разрядный АЦП конвейерного типа с параллельным интерфейсом выходных данных.

АЦП использует двухканальную архитектуру с временным перемеживанием (time interleaving). Принципы, заложенные в архитектуре АЦП, опираются на методы цифровой автокалибровки. Для устранения нестабильности кода, возникающего из-за возможной неидентичности каналов, используется усреднение двух соседних выборок.

Выходные данные представлены бинарным кодом со смещением или дополнительным кодом. Выбор формата выходных данных осуществляется с помощью вывода DATATYPE.

Выходные данные могут быть представлены как КМОП логическими уровнями, так и LVDS. При этом возможно также третье (высоко-импедансное) состояние логических выводов. Выбор формата представления логических уровней осуществляется с помощью вывода DATAMODE.

АЦП имеет расширенные возможности по приему входных тактовых сигналов. Возможна подача однофазного (CLK) или парафазных (CLK, nCLK) тактовых сигналов с размахом цифровых КМОП уровней (0 – 3,5 В) и скважностью 2, LVDS уровней.

Возможно использование как встроенного, так и внешнего опорного напряжения, значение которого определяет максимальную амплитуду входного сигнала. В микросхеме реализована функция автокалибровки.

Номер ТУ

АЕНВ.431320.238ТУ

Тип корпуса

5142.48-А
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Серийно освоена

Температурный диапазон

от –60°С до +125°С

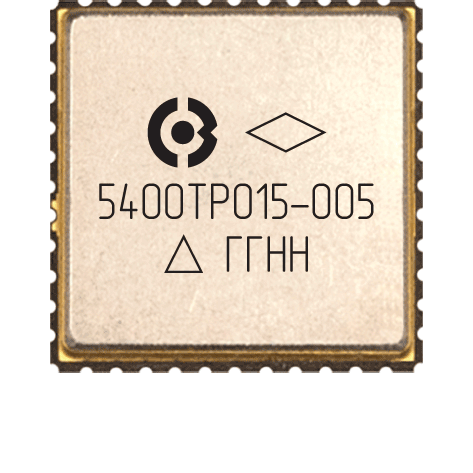

5400ТР015-005

14-ти разрядный 4 МВыб/с АЦП конвейерного типа с параллельным КМОП интерфейсом выходных данных

Микросхема 5400ТР015-005 – 14-ти разрядный АЦП конвейерного типа с параллельным интерфейсом выходных данных.

Выходные данные представлены в прямом или дополнительном двоичном коде с цифровым КМОП-уровнем (0 В – 3,3 В). Выбор формата выходных данных осуществляется с помощью вывода DATATYPE. Данные записываются в выходной регистр и могут быть считаны как про фронту, так и по срезу сигнала OUTCLK.

В микросхеме реализовано два режима преобразования: работа по запросу и непрерывный режим. Выбор режима преобразования осуществляется с помощью вывода CONT.

АЦП имеет расширенные возможности по приему входных тактовых сигналов. Возможна подача однофазного (CLK) или парафазных (CLK, nCLK) тактовых сигналов с размахом цифровых КМОП уровней (0 – 3,3 В) и скважностью 2, LVDS уровней.

Возможно использование как встроенного, так и внешнего опорного напряжения, значение которого определяет максимальную амплитуду входного сигнала. В микросхеме реализована функция автокалибровки.

Номер ТУ

АЕНВ.431260.056ТУ
карта заказа КФЦС.431260.056-005Д16

Тип корпуса

5142.48-А
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Серийно освоена

Температурный диапазон

от –60°С до +125°С

5400ТР045А-001

2-х канальный, 12-ти разрядный, 500 кВыб/с АЦП последовательного приближения с возможностью расширенного диапазона входных напряжений

Микросхема 5400ТР045А-001 представляет собой 2-х канальный 12-ти разрядный аналого-цифровой преобразователь последовательного приближения с последовательным интерфейсом выходных данных (формат: прямой двоичный код). Выходные данные представлены КМОП логическими уровнями.
АЦП имеет расширенные возможности по приему входных напряжений:
от 0 до +VREF;
от –VREF до +VREF;
от –2xVREF до +2xVREF;
от –4xVREF до +4xVREF.

Возможно использование как встроенного, так и внешнего опорного уровня, значение которого определяет максимальную амплитуду входного сигнала. В нормальном режиме АЦП преобразует входной сигнал c амплитудой 2,5 В.

Микросхема является функциональным аналогом AD7892 (ф. Analog Devices).

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-001Д16

Тип корпуса

МК 5123.28-1.01
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Серийно освоена

Температурный диапазон

от –60°С до +125°С

5400ТР045А-014

8-ми канальный, 12-ти разрядный, 500 кВыб/с АЦП последовательного приближения

Микросхема 5400ТР045А-014 представляет собой 8-ми канальный 12-ти разрядный аналого-цифровой преобразователь последовательного приближения с последовательным интерфейсом выходных данных. Уровни цифровых управляющих сигналов («DIN», «CS_MUX», «CS_ADC», «CLK») и выходных сигналов («DOUT», «DOUT2») определяются напряжением на выводе VDD_ext в диапазоне от 2,4 В до 5,0 В.

В микросхеме доступно 2 КМОП-выхода, один из которых с Z-состоянием. Выходные данные представлены в прямом бинарном коде.

Микросхема является функциональным аналогом LTC1598 (ф. Linear Technology).

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-014Д16

Тип корпуса

МК 5123.28-1.01
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Серийно освоена

Температурный диапазон

от –60°С до +125°С

5400ТР045А-027

8-ми канальный, 16-ти разрядный, 100 кВыб/с АЦП последовательного приближения с перераспределнием заряда

Микросхема представляет собой 8-ми канальный 16-ти разрядный АЦП с последовательным интерфейсом выходных данных (формат: прямой двоичный код со смещением). Мультиплексор может быть использован в качестве 8-ми канального для униполярного входного сигнала или 4-х канального для полностью дифференциального входного сигнала. Возможно использование как встроенного, так и внешнего генератора тактового сигнала и источника опорного напряжения.

Микросхема является функциональным аналогом AD7949 (ф. Analog Devices).

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-027Д16

Тип корпуса

МК 5123.28-1.01
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Серийно освоена

Температурный диапазон

от –60°С до +125°С

5400ТР045А-025

2-х канальный 24-х разрядный дельта-сигма АЦП

Микросхема представляет собой 2-х канальный 24-х разрядный низкопотребляющий дельта-сигма АЦП с последовательным интерфейсом выходных данных. Взаимодействие управляющего микроконтроллера с микросхемой осуществляется через последовательный интерфейс. Выходные данные представлены КМОП логическими уровнями. В микросхеме реализован усилительный каскад с настраиваемым коэффициентом усиления 2; 4; 8; 16. Возможно использование как встроенного, так и внешнего генератора тактового сигнала и источника опорного напряжения.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-025Д16

Тип корпуса

МК 5123.28-1.01
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Перспективная разработка

Температурный диапазон

от –60°С до +125°С

5400ТР045А-002

2-х канальный 12-ти разрядный R-2R ЦАП с последовательным/параллельным интерфейсом входных данных

Микросхема 5400ТР045А-002 представляет собой 2-х канальный 12-ти разрядный цифро-аналоговый преобразователь на основе резистивной R-2R матрицы с последовательным или параллельным интерфейсом входных данных. В микросхеме реализовано 2 канала преобразования, каждый канал может быть выведен как с буферным ОУ (нагрузочная способность до 25 мА), так и без него. Возможно использование как встроенного, так и внешнего источника опорного напряжения, значение которого определяет максимальную амплитуду выходного сигнала.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-002Д16

Тип корпуса

МК 5123.28-1.01
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Серийно освоена

Температурный диапазон

от –60°С до +125°С

5400ТР065-004

5400ТР065-004

4-х канальный 12-ти разрядный R-2R ЦАП

4-х канальный, 12-ти разрядный, R-2R ЦАП с последовательным/параллельным интерфейсом входных данных

Микросхема 5400TP065-004 представляет собой 4-х канальный 12-ти разрядный R-2R ЦАП с последовательным/параллельным интерфейсом входных данных. В микросхеме реализовано 4 независимых ЦАП с собственными линиями верхнего и нижнего опорного уровня. Выход каждого канала может быть выведен как с буферным ОУ, так и без него. Дополнительно доступен режим усиления выходов ЦАП в 2 раза. В микросхеме реализован режим низкого потребления (режим «powerdown»). В данном режиме выходы ЦАП переводятся в Z состояние. Возможно использование как встроенного, так и внешнего опорного уровня, значение которого определяет максимальную амплитуду выходного сигнала.

Микросхема является функциональным аналогом AD5304 (ф. Analog Devices).

Номер ТУ

АЕНВ.431260.392ТУ
карта заказа КФЦС.431260.007-004Д16

Тип корпуса

5142.48-А
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Серийно освоена

Температурный диапазон

от –60°С до +125°С

5400ТР065-005

4-х канальный, 14-ти разрядный, R-2R ЦАП с последовательным интерфейсом входных данных

Микросхема 5400TP065-005 представляет собой 4-х канальный 14-ти разрядный R-2R ЦАП с последовательным интерфейсом входных данных на основе 3-х сегментной резистивной матрицы. В микросхеме реализовано 4 независимых ЦАП с собственными линиями опорного уровня. Диапазон выходного напряжения ЦАП определяется схемой включения и внешним опорным уровнем. Микросхема содержит цепь сброса по включению питания, которая обеспечивает установку выхода ЦАП в ноль и его сохранение до записи нового значения.

По своей структуре ЦАП состоит из следующих основных частей:
– 3-х сегментная резистивная матрица;
– цифровой блок управления;
– высоковольтные ОУ.

Микросхема является функциональным аналогом LTC2754 (ф. Linear Technology).

Номер ТУ

АЕНВ.431260.392ТУ
карта заказа КФЦС.431260.007-005Д16

Тип корпуса

5142.48-А
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Серийно освоена

Температурный диапазон

от –60°С до +125°С

5400ТР045А-022

16-ти разрядный, R-2R ЦАП с последовательным интерфейсом входных данных

Микросхема 5400ТР045А-022 представляет собой 16-ти разрядный R-2R ЦАП с последовательным интерфейсом входных данных на основе 3-х сегментной резистивной матрицы. Диапазон выходного напряжения ЦАП определяется схемой включения и внешним опорным уровнем. Микросхема содержит в себе цепь сброса по включению питания, которая обеспечивает установку выхода ЦАП в ноль и его сохранение до записи нового значения.

По своей структуре микросхема состоит из следующих основных частей:
– 3-х сегментная резистивная матрица;
– цифровой блок управления;
– высоковольтные ОУ.

Микросхема является функциональным аналогом AD5543 (ф. Analog Devices)

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-022Д16

Тип корпуса

МК 5123.28-1.01
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Получены опытные образцы,
ведется серийное освоение

Температурный диапазон

от –60°С до +125°С

5400ТР045А-035

16-ти разрядный низкопотребляющий ЦАП с интерфейсом «токовая петля» 4–20 мА

Микросхема представляет собой низкопотребляющий 16-ти разрядный дельта-сигма цифро-аналоговый преобразователь с последовательным интерфейсом входных данных для передачи сигнала в форме тока по стандартной токовой петле 4–20 мА. Управление микросхемой осуществляется с помощью 4-х проводного последовательного интерфейса, совместимого со стандартом SPI. Максимальная частота передачи – 10 МГц. Микросхемой поддерживается передача цифрового сигнала (модулированного частотным сдвигом) HARTпротокола поверх токовой петли 4–20 мА. В состав микросхемы входит встроенный источник опорного напряжения и генератор тактовых сигналов.

Микросхема является функциональным аналогом DAC161S997 (ф. Texas Instruments).

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-035Д16

Тип корпуса

МК 5123.28-1.01
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Получены опытные образцы,
ведется серийное освоение

Температурный диапазон

от –60°С до +125°С

5400ТР014-040

Микросхема многоканальной обработки сигналов датчиков температуры со встроенным источником тока опроса, АЦП, функцией усреднения результата преобразования и SPI интерфейсом управления

Микросхема 5400ТР014-040 предназначена для опроса резистивных или диодных термодатчиков по  четырёхпроводной схеме с одновременной поддержкой 18 опрашиваемых каналов. Основная функция устройства – измерение напряжения на резистивных или диодных датчиках температуры с  последующим их усилением и аналого-цифровым преобразованием в 8-ми или 12-ти разрядный цифровой код.

В микросхеме реализован 4-х проводной последовательный интерфейс по стандарту SPI. Для использования нескольких микросхем с общей шиной управления предусмотрен уникальный 4-х битный ID. Общая тактовая частота устанавливается с помощью встроенных генераторов: кварцевый генератор (с внешним резонатором) и RC-генератор (с внешней RC цепью). Микросхема содержит функцию усреднения результатов преобразования путем неоднократного запуска АЦП заданное количество раз (16, 32, 64, 128, 256, 512, 1024). Также предусмотрен режим «shutdown» – отключение питания аналоговой части.

Номер ТУ

АЕНВ.431260.056ТУ
карта заказа КФЦС.431260.056-040Д16

Тип корпуса

4238.108-3
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Получены опытные образцы,
ведется серийное освоение

Температурный диапазон

от –60°С до +125°С

5400ТР015-040

Микросхема многоканальной обработки сигналов датчиков температуры со встроенным источником тока опроса, АЦП, функцией усреднения результата преобразования и SPI интерфейсом управления

Микросхема 5400ТР015-040 предназначена для опроса резистивных или диодных термодатчиков по четырёхпроводной схеме с одновременной поддержкой 6 опрашиваемых каналов. Основная функция устройства – измерение напряжения на резистивных или диодных датчиках температуры с последующим их усилением и аналого-цифровым преобразованием в 8-ми или 12-ти разрядный цифровой код.

В микросхеме реализован 4-х проводной последовательный интерфейс по стандарту SPI. Для использования нескольких микросхем с общей шиной управления предусмотрен уникальный 4-х битный ID. Общая тактовая частота устанавливается с помощью встроенных генераторов: кварцевый генератор (с внешним резонатором) и RC-генератор (с внешней RC цепью). Микросхема содержит функцию усреднения результатов преобразования путем неоднократного запуска АЦП заданное количество раз (16, 32, 64, 128, 256, 512, 1024). Также предусмотрен режим «shutdown» – отключение питания аналоговой части.

Номер ТУ

АЕНВ.431260.056ТУ
карта заказа КФЦС.431260.056-040.02Д16

Тип корпуса

5142.48-А
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Получены опытные образцы,
ведется серийное освоение

Температурный диапазон

от –60°С до +125°С

5400ТР065-012

3-х канальный преобразователь напряжения в частоту

Микросхема 5400TP065-012 является 3-х канальным прецизионным преобразователем постоянного или медленно изменяющегося напряжения в частоту и цифровой код, формируемый реверсивным счетчиком импульсов. В микросхеме реализовано 3 независимых канала преобразователя напряжения в частоту (метод преобразования – интегрирующий, с внешним конденсатором интегратора) и 3-х канальный 12-ти разрядный АЦП последовательного приближения. Возможно использование как внутреннего, так и внешнего опорного напряжения.

Номер ТУ

АЕНВ.431260.392ТУ
карта заказа КФЦС.431260.007-012Д16

Тип корпуса

5142.48-А
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Получены опытные образцы,
ведется серийное освоение

Температурный диапазон

от –60°С до +125°С
