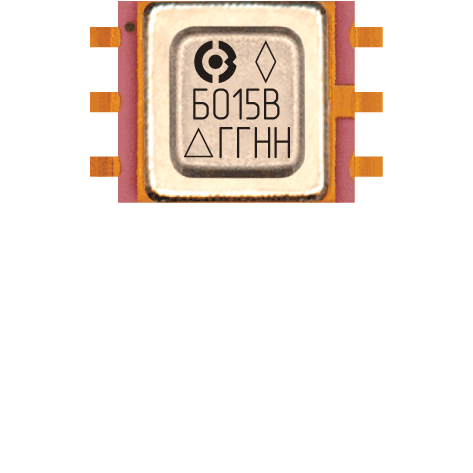

5306НТ015В(С,Е,Н)

5306НТ015В(С,Е,Н)

Интегральный цифровой датчик температуры

Интегральный цифровой датчик температуры с однопроводным/последовательным интерфейсом

Интегральный температурный датчик 5306НТ015В(С,Е,Н) предназначен для преобразования температуры в 16-ти разрядный цифровой код (5 старших разрядов знаковые). Взаимодействие управляющего микроконтроллера с микросхемой 5306НТ015В(С) осуществляется по однопроводному (1-Wire) интерфейсу; с микросхемой 5306НТ015Е(Н) – по последовательному (SPI) интерфейсу. Интерфейс микросхемы и напряжение питания выбирается при заказе. В микросхеме реализован режим работы с низким энергопотреблением (режим «Shutdown»). Каждая микросхема (5306НТ015В и 5306НТ015С) имеет уникальный 64-х разрядный адрес, что обеспечивает возможность применения нескольких микросхем на одной линии.

Температурная ошибка в диапазоне от –10°С до +60°С не более 2,0°С.
Температурная ошибка в диапазоне от –60°С до +125°С не более 3,0°С.

Микросхемы 5306НТ015В и 5306НТ015С – функциональный аналог DS18B20 (ф. Maxim Integrated).

Номер ТУ

АЕНВ.431320.279ТУ

Тип корпуса

5221.6-1
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Серийно освоена
Включена в Перечень ЭКБ

Температурный диапазон

Группа А: от –60°С до +125°С
Группа Б: от –45°С до +85°С
Группа В: от –25°С до +85°С

5400ТР125-010

Интегральный цифровой датчик температуры с однопроводным интерфейсом

Интегральный температурный датчик 5400ТР125-010 предназначен для преобразования температуры в 16-разрядный цифровой код (5 старших разрядов знаковые). Взаимодействие с микросхемой осуществляется по однопроводному интерфейсу. В микросхеме реализован режим работы с низким энергопотреблением («shutdown»). Каждая ИМС имеет уникальный 64-х разрядный серийный номер для применения нескольких микросхем на одной линии.

Микросхема является функциональным аналогом DS18B20 (ф. Maxim Integrated).

Номер ТУ

АЕНВ.431260.659ТУ
карта заказа КФЦС.431260.015-010Д16

Тип корпуса

5221.6-1
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Получены опытные образцы,
ведется серийное освоение

Температурный диапазон

от –60°С до +125°С

5400ТР125-013

Интегральный цифровой датчик температуры с последовательным интерфейсом

Интегральный температурный датчик 5400ТР125-013 предназначен для преобразования температуры в 16-разрядный цифровой код (5 старших разрядов знаковые). Взаимодействие с микросхемой осуществляется по последовательному интерфейсу. В микросхеме реализован режим работы с низким энергопотреблением («shutdown»).

Номер ТУ

АЕНВ.431260.659ТУ
карта заказа КФЦС.431260.015-013Д16

Тип корпуса

5221.6-1
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Получены опытные образцы,
ведется серийное освоение

Температурный диапазон

от –60°С до +125°С

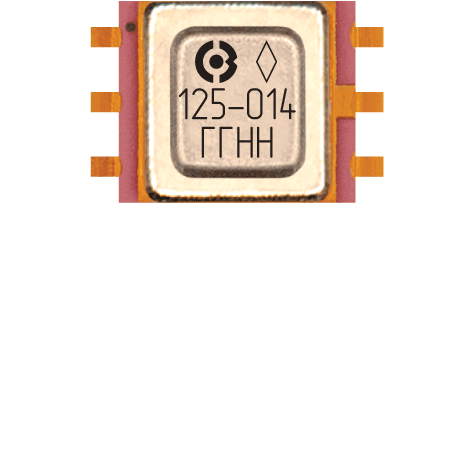

5400ТР125-014

Интегральный цифровой датчик температуры с I2C интерфейсом

Интегральный температурный датчик 5400ТР125-014 предназначен для преобразования температуры в 16-разрядный цифровой код (5 старших разрядов знаковые). Взаимодействие с микросхемой осуществляется через 2-х проводной интерфейс I2C. В микросхеме реализован режим работы с низким энергопотреблением («Shutdown»). Микросхема содержит 2 внешних вывода для доопределения адреса, возможно применение 8 микросхем на одной линии.

Номер ТУ

АЕНВ.431260.659ТУ
карта заказа КФЦС.431260.015-014Д16

Тип корпуса

5221.6-1
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Получены опытные образцы,
ведется серийное освоение

Температурный диапазон

от –60°С до +125°С

5400ТР125-015

Термостат / Цифровой датчик температуры

Микросхема может быть настроена на один из двух вариантов работы: температурный датчик – преобразование значения температуры в 16-ти разрядный цифровой код и выдача данных через 1 - Wire интерфейс; термостат – выход микросхемы переключается в зависимости от порогов срабатывания TH и TL, тип выхода (TC) – открытый сток.

Микросхема является функциональным аналогом DS1621 (ф. Maxim Integrated)

Номер ТУ

АЕНВ.431260.659ТУ
карта заказа КФЦС.431260.015-015Д16

Тип корпуса

5221.6-1
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Получены опытные образцы,
ведется серийное освоение

Температурный диапазон

от –60°С до +125°С

5306НТ025

5306НТ025

Интегральный аналоговый датчик температуры

Интегральный аналоговый датчик температуры

Интегральный температурный датчик 5306НТ025 предназначен для выдачи напряжения пропорционального абсолютному значению температуры окружающей среды с высокой точностью без необходимости внешней калибровки. Диапазон выходного напряжения от 0,2 В до 4,8 В, что пропорционально соответствует изменению температуры от –60°C до +125°C.

Микросхема является функциональным аналогом AD22100S (ф. Analog Devices).

Номер ТУ

АЕНВ.431320.739ТУ

Тип корпуса

5221.6-1
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Серийно освоена
Включена в Перечень ЭКБ

Температурный диапазон

от –60°С до +125°С

5306НТ035

Интегральный цифровой датчик температуры с I2C интерфейсом

Интегральный температурный датчик 5306НТ035 предназначен для преобразования значения температуры в 16-разрядный цифровой код (6 старших разрядов знаковые). Взаимодействие управляющего микроконтроллера с микросхемой осуществляется через низкоскоростной двунаправленный двухпроводной I2C интерфейс. В микросхеме реализовано 2 адресных вывода (A0 и A1), возможно применение до 4 микросхем на линии.

Номер ТУ

Присваивается

Тип корпуса

5221.6-1
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Перспективная разработка

Температурный диапазон

от –60°С до +125°С
