Схемы управления питанием

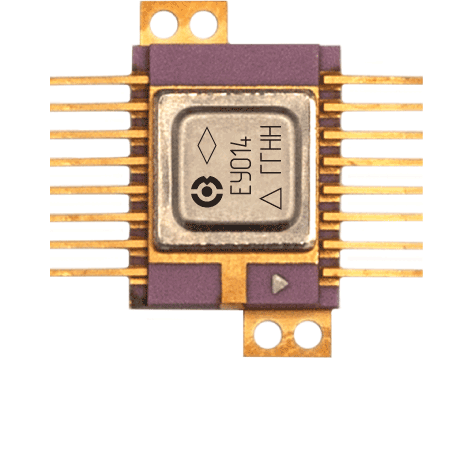

1393ЕУ014

9,0...20 В; 2,4 А; 260 кГц контроллер понижающего импульсного преобразователя напряжения с интегрированным силовым ключом

Микросхема 1393ЕУ014 представляет собой контроллер понижающего импульсного преобразователя напряжения с интегрированным силовым ключом. Микросхема предназначена для систем, работающих в диапазоне входного напряжения от 9,0 до 20 В. Выходное напряжение настраивается внешним резистивным делителем в диапазоне от 1,0 до 16 В. Предельно-допустимый ток нагрузки до 2,4 А. Выходной каскад имеет тепловую защиту и ограничитель тока для защиты ИМС от некорректной работы. В микросхеме реализован переход в режим работы с низким энергопотреблением (режим «shutdown»).

Номер ТУ

АЕНВ.431420.153ТУ

Тип корпуса

4112.16-15.01
Скачать  STEP-модель
Скачать  Gerber-файлы

Статус разработки

Серийно освоена

Температурный диапазон

от –60°С до +85°С

5400ТР085-005

3,0...5,5 В; 2,0 А; 1,0 МГц синхронный контроллер понижающего импульсного преобразователя напряжения с интегрированными силовыми ключами

Микросхема 5400TP085-005 представляет собой синхронный контроллер понижающего импульсного преобразователя напряжения со встроенными силовыми ключами. ИМС работает при входных напряжениях от 3,0 В до 5,5 В с фиксированным набором выходных напряжений: 1,0 В; 1,2 В; 1,5 В; 1,7 В; 1,8 В; 2,0 В; 2,1 В; 2,5 В; 2,7 В; 2,8 В; 3,3 В; 3,5 В; 3,6 В; 3,7 В; 3,8 В; 4,0 В. Допустимый ток нагрузки составляет до 2,0 А. Частота внутреннего генератора настраивается при производстве на одно из трех значений: 260 кГц; 500 кГц; 1 МГц. Выходной каскад имеет тепловую защиту и ограничитель тока для защиты ИМС от некорректной работы. В микросхеме реализован переход в режим работы с низким энергопотреблением (режим «shutdown»).

Микросхема является ближайшим функциональным аналогом TPS5432 (ф. Texas Instruments).

Номер ТУ

АЕНВ.431260.542ТУ
карта заказа КФЦС.431260.010-005Д16

Тип корпуса

5142.48-А
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Перспективная разработка

Температурный диапазон

от –60°С до +85°С

5400ТР085-006

8,0...30 В; 2,0 А; 1,0 МГц синхронный контроллер понижающего импульсного преобразователя напряжения с интегрированными силовыми ключами

Микросхема 5400TP085-006 представляет собой синхронный контроллер понижающего импульсного преобразователя напряжения с интегрированными силовыми ключами. ИМС работает при входных напряжениях от 8,0 В до 30 В с фиксированным набором выходных напряжений: 3,3 В; 3,5 В; 3,7 В; 5,0 В; 5,2 В; 9,0 В; 12 В; 15 В. Допустимый ток нагрузки составляет до 2,0 А. Частота внутреннего генератора настраивается при производстве на одно из трех значений: 260 кГц; 500 кГц; 1 МГц. Выходной каскад имеет тепловую защиту и ограничитель тока для защиты ИМС от некорректной работы. В микросхеме реализован переход в режим работы с низким энергопотреблением (режим «shutdown»).

Микросхема является функциональным аналогом TPS54202 (ф. Texas Instruments) и MP4420 (ф. Monolithic Power Systems).

Номер ТУ

АЕНВ.431260.542ТУ
карта заказа КФЦС.431260.010-006Д16

Тип корпуса

5142.48-А
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Перспективная разработка

Температурный диапазон

от –60°С до +85°С

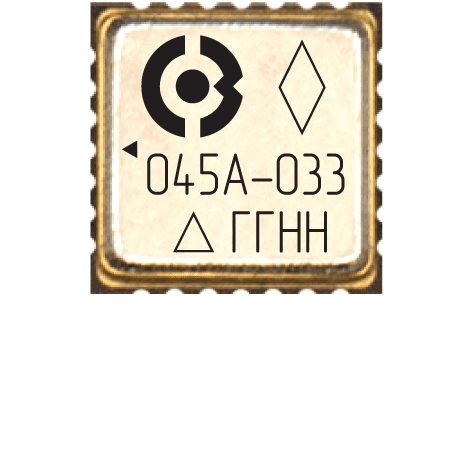

5400ТР045А-033

3,0...5,5 В; 150 мА линейный регулятор напряжения с температурной защитой и функцией ограничения тока

Микросхема 5400ТР045А-033 представляет собой линейный регулятор напряжения регулируемой положительной полярности. Микросхема работает при входных напряжениях от 3,0 В до 5,5 В с настраиваемым выходным напряжением от 1,2 В до 5,0 В и током нагрузки до 150 мА. Настройка выходного напряжения осуществляется с помощью внешнего резистивного делителя. Выходной каскад имеет тепловую защиту и ограничитель тока для защиты ИМС от некорректных условий работы. В микросхеме реализована функция защиты от низкого напряжения питания: при уменьшении напряжения ниже заданного уровня, выход микросхемы переключается в 0 В.

Микросхема является функциональным аналогом ADP150 (ф. Analog Devices).

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-033Д16

Тип корпуса

МК 5123.28-1.01
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Получены опытные образцы,
ведется серийное освоение

Температурный диапазон

от –60°С до +125°C

5400ТР055А-025

Микросхема управления внешними реле питания

Микросхема 5400ТР055А-025 предназначена для управления внешними реле питания. Выбор коммутируемого входа зависит от комбинации сигналов MK_A и MK_B. Возможно объединение нескольких одинаковых микросхем по входным и выходным линиям. В микросхеме реализована функция «холодный резерв»: при отсутствии питания выходы микросхемы находятся в третьем (высокоомном) состоянии.

Номер ТУ

АЕНВ.431260.364ТУ
карта заказа КФЦС.431260.005-025Д16

Тип корпуса

МК 5123.28-1.01
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Получены опытные образцы,
ведется серийное освоение

Температурный диапазон

от –60°С до +125°C

5400ТР085-003

4,0...16 В; 1,0 А линейный регулятор напряжения с температурной защитой и функцией ограничения тока

Микросхема 5400TP085-003 представляет собой линейный регулятор напряжения положительной полярности. Микросхема работает при входных напряжениях от 4,0 В до 16 В с фиксированным набором выходных напряжений 1,2 В; 1,5 В; 1,8 В; 2,5 В; 3,3 В; 3,5 В; 5,0 В; 9,0 В; 12 В; 15 В. Настройка выходного напряжения осуществляется на этапе производства. Допустимый ток нагрузки составляет до 1,0 А. Выходной каскад имеет тепловую защиту и ограничитель тока для защиты ИМС от нештатных условий работы. В микросхеме реализована функция защиты от низкого входного напряжения: при уменьшении напряжения ниже заданного уровня, выход микросхемы переключается в 0 В.

Номер ТУ

АЕНВ.431260.542ТУ
карта заказа КФЦС.431260.010-003Д16

Тип корпуса

5142.48-А
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Получены опытные образцы,
ведется серийное освоение

Температурный диапазон

от –60°С до +85°С

5400ТР085-002

Инвертирующий источник двухполярного питания

Микросхема 5400ТР085-002 представляет собой инвертирующий источник для формирования двуполярного напряжения питания с нагрузочной способностью до 50 мА. В микросхеме реализован режим пониженного энергопотребления (режим «shutdown»), контроль уровня входного напряжения, температурная защита и сигнал установки выходного напряжения линейных регуляторов.

Микросхема является ближайшим функциональным аналогом LTC3265 (ф. Linear Technology).

Номер ТУ

АЕНВ.431260.542ТУ
карта заказа КФЦС.431260.010-002Д16

Тип корпуса

5142.48-А
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Перспективная разработка

Температурный диапазон

от –60°С до +85°С

5400ТР055А-026

4,0...16 В; 110 мА линейный регулятор напряжения с температурной защитой

Микросхема 5400TP055А-026 представляет собой линейный регулятор напряжения положительной полярности. Микросхема работает при входных напряжениях от 4,0 В до 16 В с фиксированным набором выходных напряжений 0,9 В; 1,2 В; 1,5 В; 1,8 В; 2,0 В; 2,5 В; 3,0 В; 3,3 В; 3,5 В; 5,0 В; 5,5 В; 7,0 В; 9,0 В; 12 В; 15 В. Настройка выходного напряжения осуществляется на этапе производства. Допустимый ток нагрузки составляет не менее 110 мА. Выходной каскад имеет температурную защиту и функцию защиты от короткого замыкания. В микросхеме реализована защита от низкого входного напряжения: при уменьшении напряжения ниже заданного уровня, выход микросхемы переключается в 0 В.

Номер ТУ

АЕНВ.431260.364ТУ
карта заказа КФЦС.431260.005-026Д16

Тип корпуса

МК 5123.28-1.01
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Получены опытные образцы,
ведется серийное освоение

Температурный диапазон

от –60°С до +85°С

5400ТР125-001

5400ТР125-001

4,5...5,5 В 100 мА
линейный регулятор напряжения

4,5...5,5 В; 100 мА линейный регулятор напряжения с температурной защитой и функцией ограничения тока

Микросхема 5400ТР125-001 представляет собой линейный регулятор напряжения положительной полярности. Линейный регулятор работает при входных напряжениях от 4,5 В до 5,5 В с фиксированным набором выходных напряжений: 1,2 В; 1,8 В; 2,5 В; 3,3 В и током нагрузки до 100 мА. Выходное напряжение выбирается при заказе. Выходной каскад имеет тепловую защиту и ограничитель тока для защиты ИМС от некорректных условий работы.

Микросхема является функциональным аналогом ADP150 (ф. Analog Devices).

Номер ТУ

АЕНВ.431260.659ТУ
​карта заказа КФЦС.431260.015-001Д16

Тип корпуса

5221.6-1
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Серийно освоена

Температурный диапазон

от –60°С до +125°С

5400ТР085-007

4,5...30 В; 1,0 А ШИМ-контроллер управления внешними силовыми ключами

Микросхема 5400TP085-007 представляет собой ШИМ-контроллер для управления внешними силовыми ключами в импульсных преобразователях напряжения. Микросхема работает при входных напряжениях от 4,5 до 30 В. Имеется возможность запуска микросхемы от более высокого напряжения стартовым током до 1,0 мА и последующим формированием питания от вторичной обмотки трансформатора. Выходной ток драйверов силовых ключей составляет не менее 1,0 А. Частота внутреннего генератора настраивается в диапазоне до 1,0 МГц.

Микросхема является функциональным аналогом UC1842, TL494 (ф. Texas Instruments).

Номер ТУ

АЕНВ.431260.542ТУ
карта заказа КФЦС.431260.010-007Д16

Тип корпуса

5142.48-А
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Получены опытные образцы,
ведется серийное освоение

Температурный диапазон

от –60°С до +85°С

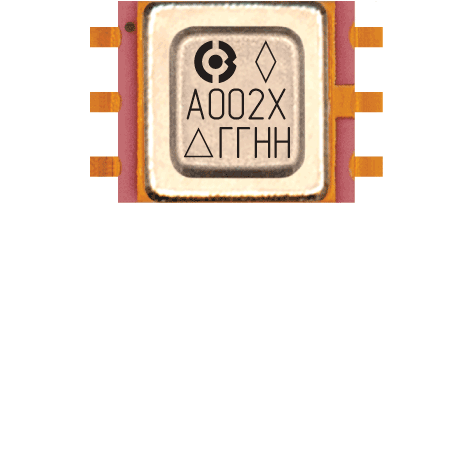

5400ТР125-002

Супервизор 3,3 В; 5,0 В с компаратором сбоя питания

Микросхема 5400TP125-002 представляет собой супервизор с компаратором сбоя питания. Микросхема предназначена для контроля напряжения питания 3,3 В и 5,0 В. Тип выхода – инверсный открытый сток. Время сброса и контролируемое напряжение выбирается при заказе и настраивается на этапе производства.

В микросхеме реализован компаратор сбоя питания для контроля произвольного уровня напряжения. Настройка контролируемого напряжения срабатывания осуществляется с помощью внешних резисторов.

Микросхема является функциональным аналогом ADM707 (ф. Analog Devices).

Номер ТУ

АЕНВ.431260.659ТУ
​карта заказа КФЦС.431260.015-002Д16

Тип корпуса

5221.6-1
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Серийно освоена

Температурный диапазон

от –60°С до +125°С

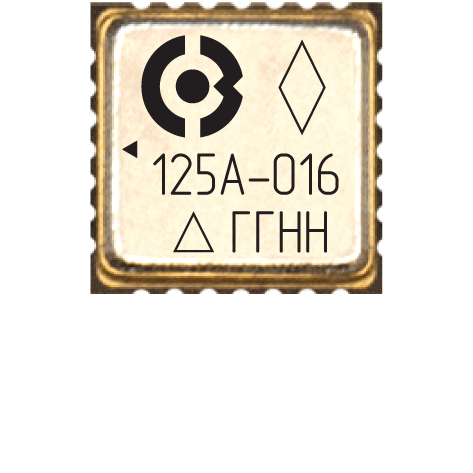

5400ТР125-016

Супервизор питания со сторожевым таймером

Микросхема 5400TP125-016 – супервизор питания (схема сброса) со сторожевым таймером. Микросхема предназначена для контроля напряжения питания 3,3 В или 5,0 В (выбирается при заказе). Сторожевой таймер предназначен для контроля наличия активности на шине. Тип выхода: открытый сток или КМОП (выбирается при заказе). Время сброса супервизора питания и время ожидания сторожевого таймера выбирается при заказе.

Микросхема является функциональным аналогом ADM705 (ф. Analog Devices).

Номер ТУ

АЕНВ.431260.659ТУ
карта заказа КФЦС.431260.015-016Д16

Тип корпуса

5221.6-1
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Получены опытные образцы,
ведется серийное освоение

Температурный диапазон

от –60°С до +125°С

5400ТР045А-031(9)

3-х канальный линейный регулятор для аналого-цифровых схем

Микросхема 5400ТР045А-031(9) является запрограммированной версией микросхемы 5400ТР045А-031. ИМС предназначена для формирования набора напряжений питания смешанных аналого-цифровых схем. Микросхема выполнена на базе радиационно-стойкого аналого-цифрового БМК 5400ТР045 по технологии КНИ.

При подключении внешних шунтирующих конденсаторов обеспечивается низкий уровень шума в каналах Б и В. Канал А предназначен для подключения нагрузки до 50 мА, каналы Б и В до 30 мА. Напряжение каждого канала независимо настраивается на этапе производства и выбирается из диапазона 1,8 B; 3,3 B; 4,0 B.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-031Д16

Тип корпуса

МК 5123.28-1.01
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Серийно освоена

Температурный диапазон

от –60°С до +125°С

5400ТР055А-024

Микросхема контроля потребляемого тока с диапазоном напряжения в измеряемой цепи от минус 2,0 В до +65 В

Микросхема 5400ТР055А-024 предназначена для измерения тока в цепи (обмотки электродвигателей, системы телеметрии) с последующей выдачей напряжения, пропорционального току. Входное дифференциальное напряжение, которое выделяется на внешнем шунтовом датчике в цепи питания, поступает на усилительный каскад с коэффициентом усиления равным 10, 20, 30, 40, 60, 80, 120. Усиленное дифференциальное напряжение преобразуется в однофазное относительно заданных опорных уровней. В микросхеме реализовано 2 независимых компаратора напряжения для контроля аварийного превышения тока и контроля уровня входного напряжения.

Микросхема является функциональным аналогом AD8210 (ф. Analog Devices).

Номер ТУ

АЕНВ.431260.364ТУ
карта заказа КФЦС.431260.005-024Д16

Тип корпуса

МК 5123.28-1.01
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Получены опытные образцы,
ведется серийное освоение

Температурный диапазон

от –60°С до +125°С
