Схемы с гальванической развязкой

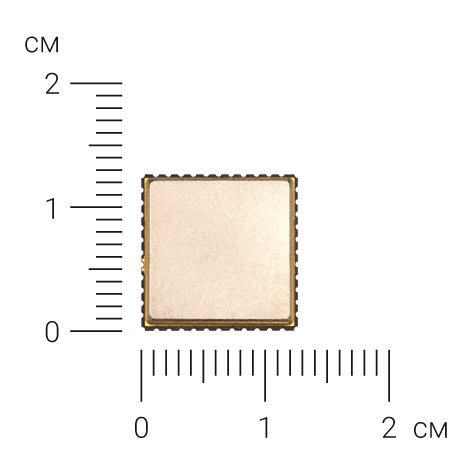

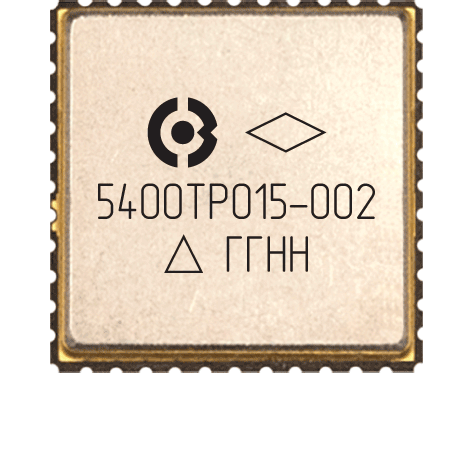

5400ТР015-002

Усилитель постоянного тока с гальванической развязкой

Микросхема 5400ТР015-002 – усилитель сигнала напряжения шунта с трансформаторной развязкой. Микросхема предназначена для преобразования входных малых уровней токов и напряжений в выходное напряжение. Область применения: системы телеметрических измерений.

Номер ТУ

АЕНВ.431260.056ТУ
карта заказа КФЦС.431260.056-002Д16

Тип корпуса
Статус разработки

Серийно освоена
Включена в Перечень ЭКБ

Температурный диапазон

от –60°С до +85°С

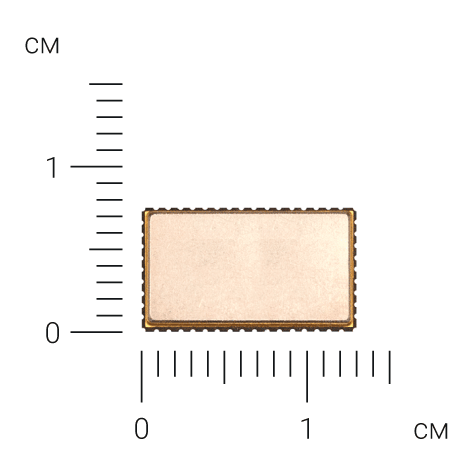

К1393ИН1У

Приемопередатчик цифровых сигналов с гальванической развязкой

Микросборка К1393ИН1У – 8-ми канальный приемопередатчик цифровых логических сигналов с гальванической развязкой. Приемник включает в себя схему сторожевого таймера и блок обновления, которые обеспечивают дополнительное преимущество обнаружения отказа любого полевого устройства на стороне системы.

Микросхема является функциональным аналогом ADuM1100 (ф. Analog Devices).

Номер ТУ

КФЦС.431000.001ТУ
КФЦС.431230.003.01СП

Тип корпуса

QLCC 42/42

Статус разработки

Перспективная разработка

Температурный диапазон

от –60°С до +125°С

К1393УП3У

Аналоговый усилитель с гальванической развязкой

Микросхема К1393УП3У – усилитель общего применения с гальванической развязкой. Коэффициент усиления настраивается с помощью внешнего резистора от 1 до 100. Передача аналоговых сигналов осуществляется с помощью ШИМ-модулятора.

Микросхема является функциональным аналогом AD202 (ф.Analog Devices).

Номер ТУ

КФЦС.431000.001ТУ
КФЦС.431110.001.01СП

Тип корпуса

QLCC 42/42

Статус разработки

Перспективная разработка

Температурный диапазон

от –60°С до +125°С

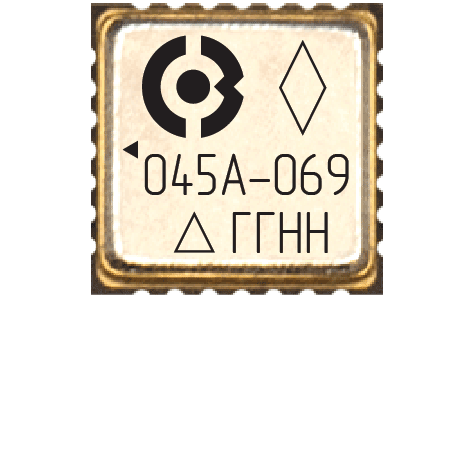

5400ТР045А-069

New Аналоговый усилитель с внешней гальванической развязкой

Микросхема 5400ТР045А-069 – гальванически развязанные ОУ. Входная и выходная цепи, а также источники питания изолированы друг от друга с помощью внешнего трансформатора.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-069Д16

Тип корпуса
Статус разработки

Перспективная разработка

Температурный диапазон

от –60°С до +125°С
