Усилители и Компараторы

5400ТР045А-031 ПАМС™

Программируемая аналоговая микросхема ПАМС™

5400ТР045А-031 представляет собой программируемую аналоговую микросхему с возможностью настройки характеристик и конфигурации схемы на стороне пользователя. Микросхема работает как в отладочном режиме с возможностью многократного перезаписывания конфигурационной последовательности, так и в основном режиме после записи информации в однократно программируемые ячейки постоянной памяти. После программирования микросхема готова к работе при включении питания, времени на загрузку не требуется.

В основе микросхемы лежат три универсальных усилительных модуля, каждый из которых может быть независимо сконфигурирован в операционный усилитель с программируемой частотной коррекцией и током потребления, компаратор или усилитель с программируемым усилением.

Варианты реализуемых схем:
– малошумящий электрометрический усилитель с настраиваемым коэффициентом усиления;
– усилительные каскады с настраиваемым усилением (инвертирующий, неинвертирующий);
– операционные усилители с низким смещением нуля и высоким коэффициентом усиления;
– rail-to-rail компаратор;
– компаратор с программируемым гистерезисом;
– компаратор с встроенным опорным уровнем;
– источник опорного напряжения с высокой нагрузочной способностью;
– линейный регулятор с программируемым выходным напряжением;
– комбинации указанных схем.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-031Д16

Тип корпуса

5123.28-1.01  (Скачать STEP-модель)

Состояние разработки

Серийно освоена

Температурный диапазон

от –60°С до +125°С

Отладочный комплект
Стойкость к СВВФ

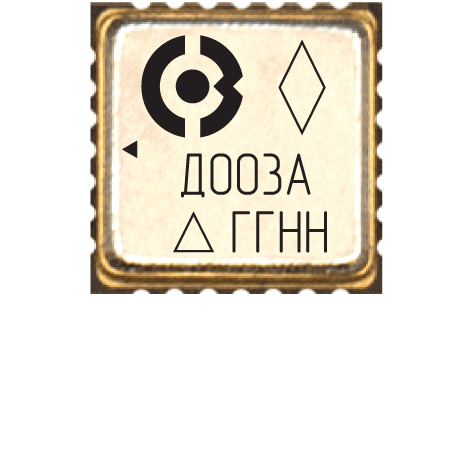

5400ТР045А-003

Счетверенный ОУ общего применения с возможностью программирования тока покоя

Микросхема 5400ТР045А-003 является счетверенным ОУ общего применения с программируемым током покоя. Каждый ОУ имеет собственные выводы положительного и отрицательного напряжения питания, что позволяет задействовать только необходимое количество ОУ. Ток покоя каждого ОУ программируется с помощью внешних выводов, обеспечивая требуемое соотношение потребляемого тока и динамических характеристик.

Каждый ОУ является функциональным аналогом TLC2274 (ф. Texas Instrument).

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-003Д16

Тип корпуса
Состояние разработки

Серийно освоена

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ
5400ТР045А-004

Малошумящий, прецизионный ОУ с низким дрейфом смещения нуля

Микросхема 5400ТР045А-004 представляет собой прецизионный ОУ с функцией калибровки смещения нуля. Ток покоя устанавливается с помощью внешнего резистора, обеспечивая требуемое соотношение потребляемого тока и динамических характеристик. В режиме непрерывной калибровки ОУ обеспечивает низкий уровень шума (10 нВ/Гц0,5), низкое смещение нуля (менее 10 мкВ) и низкий температурный дрейф (0,1 мкВ/˚C). Частота калибровки (чоппер стабилизация) может быть установлена с помощью внешнего конденсатора или внешнего генератора. Функция калибровки может быть полностью отключена.

Микросхема является функциональным аналогом OPA277 (ф.Texas Instruments).

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-004Д16

Тип корпуса
Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

 от –60°С до +125°С

Стойкость к СВВФ

5400ТР045А-015

Cчетверенный быстродействующий компаратор со встроенным гистерезисом и возможностью работы с сигналами на уровне 0 В при однополяром питании

Микросхема 5400ТР045А-015 представляет собой счетверенный быстродействующий компаратор. Каждый компаратор имеет собственные выводы положительного и отрицательного напряжения питания, что позволяет задействовать только необходимое количество компараторов. Напряжение питания выходных буферов в диапазоне от 1,6 В до 5,5 В.

Каждый компаратор является функциональным аналогом LMV7219 (ф. Texas Instruments).

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-015Д16

Тип корпуса
Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

5400ТР015-002

Усилитель постоянного тока с гальванической развязкой

Микросхема 5400ТР015-002 – усилитель сигнала напряжения шунта с трансформаторной развязкой. Микросхема предназначена для преобразования входных малых уровней токов и напряжений в выходное напряжение. Область применения: системы телеметрических измерений.

Номер ТУ

АЕНВ.431260.056ТУ
карта заказа КФЦС.431260.056-002Д16

Тип корпуса

5142.48-А  (Скачать STEP-модель)

Состояние разработки

Серийно освоена

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

5400ТР045А-031(1)

Сдвоенный ОУ общего применения со встроенным линейным регулятором напряжения и компаратором

Микросхема 5400ТР045А-031 (1А) (1Б) (1В) является запрограммированной версией микросхемы 5400ТР045А-031 (ПАМС). ИМС предназначена для реализации схем обработки аналоговых сигналов на базе операционных усилителей и компараторов в условиях зашумленности питания. Микросхема выполнена на базе радиационно-стойкого аналого-цифрового БМК 5400ТР045 по технологии КНИ.

Диапазон напряжения питания 3,15 – 5,25 В. Питание каждого из блоков может обеспечиваться как с помощью встроенного линейного регулятора, так и независимо – от внешних источников питания. Встроенный линейный регулятор позволяет питать микросхему от импульсных источников. ОУ и компаратор имеют rail-to-rail входы и выходы. Диапазон входных напряжений компаратора включает напряжение общего вывода («земли») VSS3.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-031Д16

Тип корпуса
Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

5400ТР045А-031(2)

Сдвоенный компаратор общего применения со встроенным ИОН и линейным регулятором напряжения

Микросхема 5400ТР045А-031(2) является запрограммированной версией микросхемы 5400ТР045А-031. ИМС предназначена для реализации схем обработки аналоговых сигналов в условиях зашумленности питания. Микросхема выполнена на базе радиационно-стойкого аналого-цифрового БМК 5400ТР045 по технологии КНИ.

Диапазон напряжения питания 3,15 – 5,25 В. Питание каждого компаратора может обеспечиваться как с помощью встроенного линейного регулятора, так и от внешних источников питания. Компараторы имеют rail-to-rail входы и позволяют сравнивать сигналы как вблизи отрицательного (0 В) питания, так и положительного.

Выходное напряжение источника опорного напряжения настраивается на этапе производства
и выбирается из ряда 1,0 В; 1,5 В; 2,0 В; 2,5 В; 3,0 В. Возможна установка иных параметров источника опорного напряжения по предварительному заказу.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-031Д16

Тип корпуса
Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

5400ТР045А-031(3)

Компаратор общего применения со встроенным гистерезисом, ИОН, ОУ общего применения и линейным регулятором

Микросхема 5400ТР045А-031 (3А) (3Б) (3В) является запрограммированной версией микросхемы 5400ТР045А-031 (ПАМС) и представляет собой набор функциональных узлов: компаратор общего применения с встроенным гистерезисом, источник опорного напряжения, ОУ общего применения, линейный регулятор напряжения. ИМС предназначена для обработки аналоговых сигналов в условиях зашумленности питания. Микросхема выполнена на базе радиационно-стойкого аналого-цифрового БМК 5400ТР045 по технологии КНИ.

Диапазон напряжения питания 3,15 – 5,25 В. Питание компаратора и ОУ может осуществляется как с помощью встроенного линейного регулятора, так и от внешних источников питания. В состав микросхемы входит компаратор с предустановленным гистерезисом из ряда 50 мВ, 100 мВ, 200 мВ, ИОН с уровнями напряжения 1,0 В; 1,5 В; 2,2 В; 2,5 В; 3,0 В, ОУ общего применения для буферизации и усиления сигналов. Компараторы имеют rail-to-rail входы и позволяют сравнивать сигналы как вблизи отрицательного (0 В) питания, так и положительного.

Параметры источника опорного напряжения и гистерезиса выбираются пользователем при заказе и настраиваются на этапе производства. Возможна установка иных значений параметров по предварительному заказу.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-031Д16

Тип корпуса
Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

5400ТР045А-031(4)

Сдвоенный прецизионный ОУ со встроенным линейным регулятором и ОУ общего применения

Микросхема 5400ТР045А-031 (4А) (4Б) (4В) является запрограммированной версией микросхемы 5400ТР045А-031 (ПАМС). Микросхема выполнена на базе радиационно-стойкого аналого-цифрового БМК 5400ТР045 по технологии КНИ.

Диапазон напряжения питания 3,15 – 5,25 В. Питание каждого из блоков может обеспечиваться как с помощью встроенного линейного регулятора, так и от внешних источников питания.

Для заказа доступны две реализации микросхемы 5400ТР045А-031(4). В реализации №1 частота работы системы автокалибровки смещения нуля определяется встроенным генератором (300 кГц). В реализации №2 возможно тактирование с помощью внешнего источника для последующего подавления связанных с автокалибровкой помех средствами цифровой обработки.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-031Д16

Тип корпуса
Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

5400ТР045А-031(5)

Источник опорного напряжения с драйвером опорного напряжения для АЦП и ЦАП

Микросхема 5400ТР045А-031 (5А) (5Б) (5В) является запрограммированной версией микросхемы 5400ТР045А-031 (ПАМС). ИМС предназначена для формирования опорного напряжения АЦП и ЦАП. Микросхема выполнена на базе радиационно стойкого аналого-цифрового БМК 5400ТР045 по технологии КНИ.

Опорное напряжение настраивается на этапе производства и выбирается из ряда 2,048 В; 2,5 В; 4,096 В. Возможна установка иных параметров опорного напряжения в диапазоне 1,0…5,0 В по предварительному заказу.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-031Д16

Тип корпуса
Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

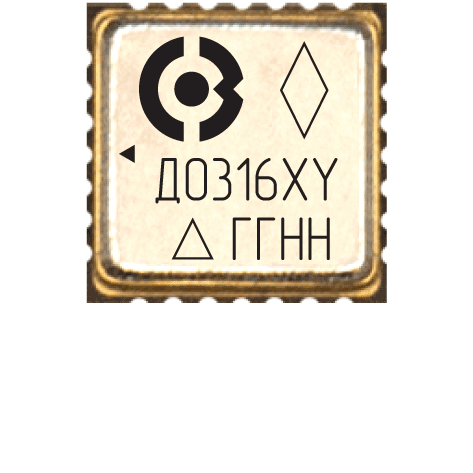

5400ТР045А-031(6)

Электрометрический усилитель со встроенным линейным регулятором напряжения

Микросхема 5400ТР045А-031 (6А) (6Б) (6В) является запрограммированной версией микросхемы 5400ТР045А-031 (ПАМС). ИМС предназначена для прецизионного усиления сигналов датчиков в условиях повышенных помех по питанию. Микросхема выполнена на базе радиационностойкого аналого-цифрового БМК 5400ТР045 по технологии КНИ.

Диапазон напряжения питания 3,15 – 5,25 В. Питание каждого блока может обеспечиваться как с помощью встроенного линейного регулятора, так и от внешних источников питания. Коэффициент усиления настраивается на этапе производства и может быть выбран из диапазона 10 В/В; 20 В/В; 40 В/В; 80 В/В; 100 В/В; 120 В/В. Возможна установка иных параметров коэффициента усиления по предварительному заказу.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-031Д16

Тип корпуса
Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

5400ТР045А-031(7)

Двухканальный прецизионный предусилитель со встроенным линейным регулятором питания

Микросхема 5400ТР045А-031 (7А) (7Б) (7В) является запрограммированной версией микросхемы 5400ТР045А-031 (ПАМС). Каждый из ОУ может быть установлен в качестве инвертирующего и неинвертирующего усилителей. Микросхема выполнена на базе радиационно-стойкого аналого-цифрового БМК 5400ТР045 по технологии КНИ.

Диапазон напряжения питания 3,15 – 5,25 В. Питание каждого из каналов независимо и может обеспечиваться как с помощью встроенного линейного регулятора, так и от внешних источников питания. Коэффициент усиления каждого каскада в инвертирующем включении задается независимо из ряда 1,0 В/В; 2,0 В/В; 4,0 В/В; 8,0 В/В; 16 В/В; 32 В/В. Встроенный линейный регулятор позволяет использовать усилители в условиях зашумленности питания. Выводы INM1 и INM2 позволяют подключить фильтрующие конденсаторы в цепи обратной связи.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-031Д16

Тип корпуса
Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

5400ТР045А-031(8)

Парафазный предусилитель – драйвер АЦП со встроенным линейным регулятором питания

Микросхема 5400ТР045А-031 (8А) (8Б) (8В) является запрограммированной версией микросхемы 5400ТР045А-031 (ПАМС). ИМС предназначена для использования в качестве драйвера АЦП (с парафазным входом) аналоговых сигналов в условиях повышенных помех по питанию. Микросхема выполнена на базе радиационно-стойкого аналого-цифрового БМК 5400ТР045 по технологии КНИ.

Диапазон напряжения питания 3,15 – 5,25 В. Коэффициент усиления настраивается на этапе производства и выбирается из ряда 1,0; 2,0; 4,0; 8,0; 16 В/В. Возможна установка иных значений коэффициента усиления по предварительному заказу.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-031Д16

Тип корпуса
Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ
