Микросхемы для телеметрии

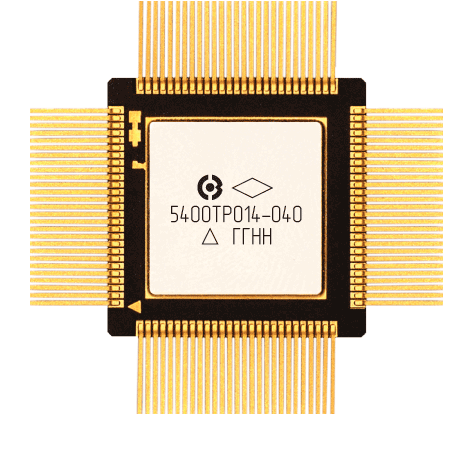

5400ТР014-040

Микросхема многоканальной обработки сигналов датчиков температуры со встроенным источником тока опроса, АЦП, функцией усреднения результата преобразования и SPI интерфейсом управления

Микросхема 5400ТР014-040 предназначена для опроса резистивных или диодных термодатчиков по  четырёхпроводной схеме с одновременной поддержкой 18 опрашиваемых каналов. Основная функция устройства – измерение напряжения на резистивных или диодных датчиках температуры с  последующим их усилением и аналого-цифровым преобразованием в 8-ми или 12-ти разрядный цифровой код.

В микросхеме реализован 4-х проводной последовательный интерфейс по стандарту SPI. Для использования нескольких микросхем с общей шиной управления предусмотрен уникальный 4-х битный ID. Общая тактовая частота устанавливается с помощью встроенных генераторов: кварцевый генератор (с внешним резонатором) и RC-генератор (с внешней RC цепью). Микросхема содержит функцию усреднения результатов преобразования путем неоднократного запуска АЦП заданное количество раз (16, 32, 64, 128, 256, 512, 1024). Также предусмотрен режим «shutdown» – отключение питания аналоговой части.

Номер ТУ

АЕНВ.431260.056ТУ
карта заказа КФЦС.431260.056-040Д16

Тип корпуса

4238.108-3  (Скачать STEP-модель)

Состояние разработки

Серийно освоена

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

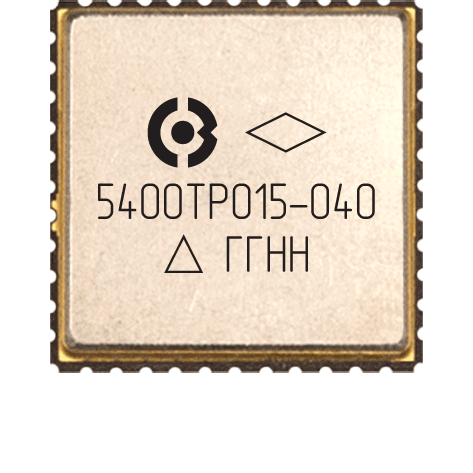

5400ТР015-040

Микросхема многоканальной обработки сигналов датчиков температуры со встроенным источником тока опроса, АЦП, функцией усреднения результата преобразования и SPI интерфейсом управления

Микросхема 5400ТР015-040 предназначена для опроса резистивных или диодных термодатчиков по четырёхпроводной схеме с одновременной поддержкой 6 опрашиваемых каналов. Основная функция устройства – измерение напряжения на резистивных или диодных датчиках температуры с последующим их усилением и аналого-цифровым преобразованием в 8-ми или 12-ти разрядный цифровой код.

В микросхеме реализован 4-х проводной последовательный интерфейс по стандарту SPI. Для использования нескольких микросхем с общей шиной управления предусмотрен уникальный 4-х битный ID. Общая тактовая частота устанавливается с помощью встроенных генераторов: кварцевый генератор (с внешним резонатором) и RC-генератор (с внешней RC цепью). Микросхема содержит функцию усреднения результатов преобразования путем неоднократного запуска АЦП заданное количество раз (16, 32, 64, 128, 256, 512, 1024). Также предусмотрен режим «shutdown» – отключение питания аналоговой части.

Номер ТУ

АЕНВ.431260.056ТУ
карта заказа КФЦС.431260.056-040.02Д16

Тип корпуса

5142.48-А  (Скачать STEP-модель)

Состояние разработки

Серийно освоена

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

5400ТР015-043 5400ТР015-044

Комплект микросхем для построения модуля опроса шунтовых датчиков тока с гальванической развязкой, АЦП и SPI интерфейсом управления

Микросхемы 5400ТР014-043 и 5400ТР015-044 представляют собой комплект СБИС, предназначенных для опроса шунтовых датчиков тока. Функциональное назначение микросхем – построение модуля с гальванической развязкой для опроса 8 шунтовых датчиков с последующим аналого-цифровым преобразованием в 8-ми или 12-ти разрядный цифровой код.

Микросхемы представляют собой 2 части одной системы: интерфейсную часть (5400ТР015-043) и измерительную (5400ТР015-044). Передача информации и питание осуществляется через трансформаторную развязку (возможно прямое соединение). При обмене информацией используется проверка подлинности (CRC-1). В микросхеме реализован 4-х проводной последовательный интерфейс по стандарту SPI. Микросхема поддерживает функцию «холодный резерв» по информационным входам интерфейса управления.

Номер ТУ

АЕНВ.431260.056ТУ
карта заказа КФЦС.431260.056-043КЗ
карта заказа КФЦС.431260.056-044КЗ

Тип корпуса

5142.48-А  (Скачать STEP-модель)

Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

5400ТР075-001

Универсальная микросхема аналого-цифрового и цифро-аналогового преобразования

Микросхема 5400TP075-001 является универсальной ИМС аналого-цифрового и цифро-аналогового преобразования с последовательным интерфейсом управления. Микросхема предназначена для независимого или совместного использования многоканальных АЦП и ЦАП.
В состав микросхемы входит модуль АЦП (16-ти канальный мультиплексор, буферный ОУ, 12-ти разрядный АЦП), 2 модуля ЦАП (12-ти разрядный ЦАП, масштабирующий ОУ с коэффициентами усиления 2, 4, 6, 8), встроенный RC-генератор для тактирования микросхемы, ИОН и блок формирования опорных напряжений. Диапазон входных сигналов для аналого-цифрового преобразования до ±10 В. Диапазон выходных сигналов цифро-аналогового преобразования ±2,5 В; ±5,0 В; ±7,5 В; ±10 В. В микросхеме реализована функция усреднения результата преобразования путем неоднократного запуска АЦП заданное количество раз (16, 32, 64, 128, 256, 512, 1024). Возможно использование как встроенного, так и внешнего опорного напряжения.

Номер ТУ

АЕНВ.431260.449ТУ
карта заказа КФЦС.431260.009-001Д16

Тип корпуса

5142.48-А  (Скачать STEP-модель)

Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

5400ТР015-002

Усилитель постоянного тока с гальванической развязкой

Микросхема 5400ТР015-002 – усилитель сигнала напряжения шунта с трансформаторной развязкой. Микросхема предназначена для преобразования входных малых уровней токов и напряжений в выходное напряжение. Область применения: системы телеметрических измерений.

Номер ТУ

АЕНВ.431260.056ТУ
карта заказа КФЦС.431260.056-002Д16

Тип корпуса

5142.48-А  (Скачать STEP-модель)

Состояние разработки

Серийно освоена

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

5400ТР055А-024

Микросхема контроля потребляемого тока с диапазоном напряжения в измеряемой цепи от минус 2,0 В до +65 В

Микросхема 5400ТР055А-024 предназначена для измерения тока в цепи (обмотки электродвигателей, системы телеметрии) с последующей выдачей напряжения, пропорционального току. Входное дифференциальное напряжение, которое выделяется на внешнем шунтовом датчике в цепи питания, поступает на усилительный каскад с коэффицентом усиления равным 10, 20, 40, 60, 80, 120. Усиленное дифференциальное напряжение преобразуется в однофазное относительно заданных опорных уровней. В микросхеме реализовано 2 независимых компаратора напряжения для контроля аварийного превышения тока и контроля уровня входного напряжения.

Микросхема является функциональным аналогом AD8210 (ф. Analog Devices).

Номер ТУ

АЕНВ.431260.364ТУ
карта заказа КФЦС.431260.005-024Д16

Тип корпуса
Перспективная разработка

Образцы – 3 квартал 2021 г.

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ
