Микросхемы промышленного применения
.png)
2-х канальный 24-х разрядный дельта-сигма АЦП
Микросхема К5400ТР045В-025 – 2-х канальный 24-х разрядный дельта-сигма АЦП с последовательным интерфейсом выходных данных. Выходные данные представлены КМОП логическими уровнями. В микросхеме реализован усилительный каскад с настраиваемым коэффициентом усиления 2; 4; 8; 16. Возможно использование внешнего или внутреннего источник опорного напряжения.
Микросхема К5400ТР045В-025 – функциональный аналог ADS1263/ADS1220 (ф. Texas Instruments).
КФЦС.431000.001ТУ,
КФЦС.431260.001.01СП,
карта заказа КФЦС.431260.032.01-025Д16
Серийно освоена
Включена в Перечень ГИСП
от –60°С до +100°С
.png)
18-ти разрядный 200 кВыб/с АЦП последовательного приближения
Микросхема К5400ТР045В-049 – 18-ти разрядный АЦП последовательного приближения с последовательным интерфейсом выходных данных (формат: прямой код со смещением). Выходные данные представлены КМОП логическими уровнями. Возможно использование только внешнего источника опорного напряжения, значение которого определяет максимальную амплитуду входного сигнала. В микросхеме реализован режим низкого энергопотребления.
Микросхема К5400ТР045В-049 – функциональный аналог ADS8910 (ф. Texas Instruments).
КФЦС.431000.001ТУ,
КФЦС.431260.001.01СП,
карта заказа КФЦС.431260.003.01-049Д16
Опытные образцы
Подача заявки в Перечень ГИСП – 2 кв. 2025 г.
от –60°С до +125°С
(1).png)
8-ми канальный 16-ти разрядный 100 кВыб/с АЦП последовательного приближения с перераспределением заряда
Микросхема К5400ТР045В-036 – 8-ми канальный 16-ти разрядный АЦП последовательного приближения с перераспределением заряда. Мультиплексор может использоваться в качестве 8-ми канального для униполярного входного сигнала или 4-х канального для полностью дифференциального входного сигнала. Возможно использование как встроенного, так и внешнего генератора тактового сигнала и источника опорного напряжения.
Микросхема К5400ТР045В-036 – функциональный аналог AD7689 (ф. Analog Devices).
КФЦС.431000.001ТУ,
КФЦС.431260.001.01СП,
карта заказа КФЦС.431260.003.01-036Д16
Опытные образцы 2 – 3 кв. 2025 г.
Подача заявки в Перечень ГИСП – 3 кв. 2025 г.
от –60°С до +125°С
.png)
16-ти разрядный R-2R ЦАП с последовательным интерфейсом входных данных
Микросхема К5400ТР045В-022 – 16-ти разрядный ЦАП с последовательным интерфейсом входных данных на основе 3-х сегментной резистивной матрицы. Для преобразования токового выхода ЦАП в напряжение необходимо подключение внешних ОУ. Диапазон выходного напряжения ЦАП определяется схемой включения и внешним опорным уровнем.
Микросхема К5400ТР045В-022 – функциональный аналог AD5543 (ф. Analog Devices).
КФЦС.431000.001ТУ,
КФЦС.431260.001.01СП,
карта заказа КФЦС.431260.003.01-022Д16
Серийно освоена
Подача заявки в Перечень ГИСП – 2 кв. 2025 г.
от –60°С до +125°С
.png)
HART-модем
Микросхема К5400ТР045В-058 реализует физический уровень HART протокола и предназначена для использования в токовой петле. Микросхема обеспечивает фильтрацию входного сигнала, детектирование несущей, демодуляцию, модуляцию и формирование выходного сигнала.
Дополнительно в микросхеме реализован 17 -ти разрядный дельта-сигма ЦАП без выходного каскада. Для формирования HART сигнала используется частотная манипуляция (FSK) со скоростью 1200 бит/с. Возможна реализация полудуплексного режима работы протокола.
Микросхема К5400ТР045В-058 – функциональный аналог NCN5193 (ф. ON Semiconductor).
КФЦС.431000.001ТУ,
КФЦС.431260.001.01СП,
карта заказа КФЦС.431260.003.01-058Д16
Опытные образцы – 3 кв. 2025 г.
Подача заявки в Перечень ГИСП – 4 кв. 2025 г.
от –60°С до +100°С
.png)
Интегральный цифровой датчик температуры с I2C интерфейсом управления промышленного применения

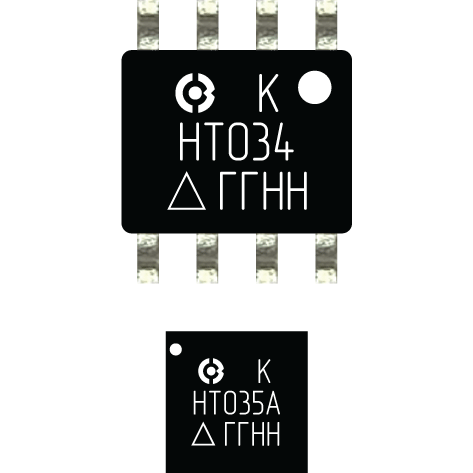

Интегральный температурный датчик К5306НТ034 / К5306НТ035А предназначен для преобразования значения температуры в цифровой код. Взаимодействие управляющего микроконтроллера с микросхемой осуществляется по I2C интерфейсу. В микросхеме реализовано 2 адресных вывода, возможно применение до 4 микросхем на линии.
Микросхема К5306НТ034 / К5306НТ035А – функциональный аналог TMP275 (ф. Texas Instruments).
КФЦС.431000.001ТУ
карта заказа КФЦС.431320.009.01СП
5306НТ034: 5303.8-DНЗ К (SOIC-8)
5306НТ035А: 5241.8-1НЗ К (mDFN8)
Опытные образцы
Подача заявки в Перечень ГИСП – 2 кв. 2025 г.
от –60°С до +100°С
.png)
Интегральный цифровой датчик температуры промышленного применения с 1-Wire интерфейсом управления

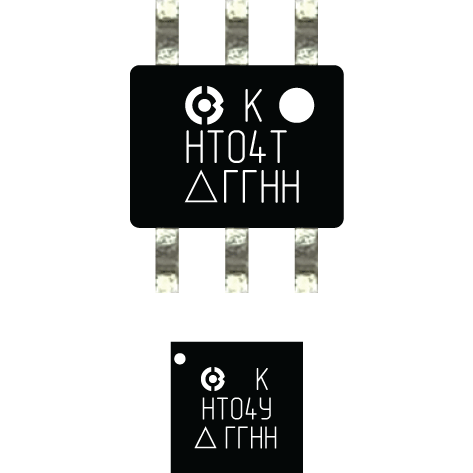

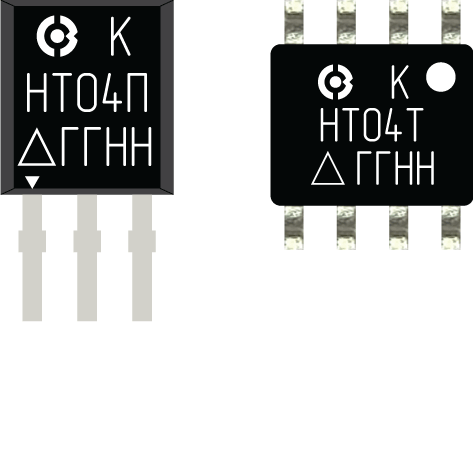

Интегральный температурный датчик К5306НТ04П/К5306НТ04У/К5306НТ04Т предназначен для преобразования значения температуры в цифровой код. Взаимодействие управляющего микроконтроллера с микросхемой осуществляется по однопроводному (1-Wire) интерфейсу.
Микросхема К5306НТ04П/К5306НТ04У/К5306НТ04Т – функциональный аналог DS18B20 (ф. Maxim Integrated).
КФЦС.431000.001ТУ,
КФЦС.431320.010.01СП
5306НТ04П: TO-92
5306НТ04У: 5241.8-1НЗ К (mDFN8)
5306НТ04Т: 5303.8-DНЗ К (SOIC-8)
Опытные образцы – 2 кв. 2025 г.
Подача заявки в Перечень ГИСП – 3 кв. 2025 г.
от –60°С до +100°С
.png)
Интегральный цифровой датчик температуры промышленного применения с SPI интерфейсом управления

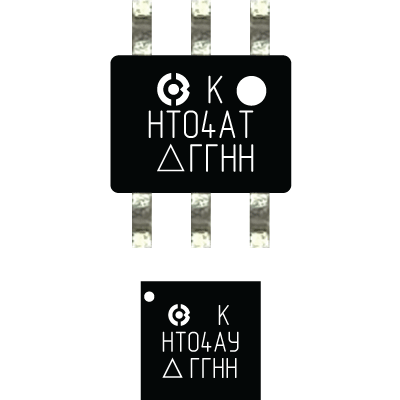

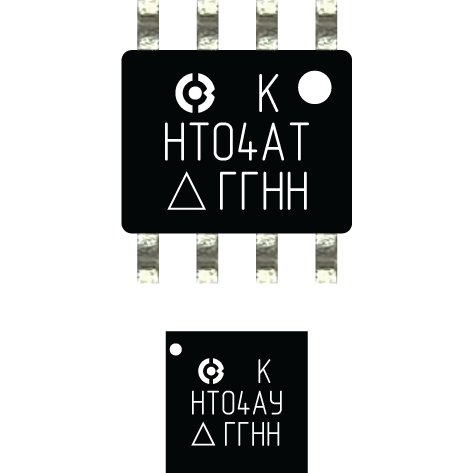

Интегральный температурный датчик К5306НТ04АУ / К5306НТ04АТ предназначен для преобразования значения температуры в цифровой код. Взаимодействие управляющего микроконтроллера с микросхемой осуществляется по последовательному (SPI) интерфейсу.
Микросхема К5306НТ04АУ / К5306НТ04АТ – функциональный аналог TMP125 (ф. Texas Instruments).
КФЦС.431000.001ТУ,
КФЦС.431320.010.01СП
К5306НТ04АУ: 5241.8-1НЗ К (mDFN8)
К5306НТ04АТ: 5303.8-DНЗ К (SOIC-8)
Опытные образцы – 2 кв. 2025 г.
Подача заявки в Перечень ГИСП – 3 кв. 2025 г.
от –60°С до +100°С
.png)
Интегральный цифровой датчик температуры промышленного применения с I2C интерфейсом управления и функцией компаратора
Интегральный температурный датчик К5306НТ04ВУ / К5306НТ04ВТ предназначен для преобразования значения температуры в цифровой код. Взаимодействие управляющего микроконтроллера с микросхемой осуществляется по I2C интерфейсу.
Микросхема К5306НТ04ВУ / К5306НТ04ВТ – функциональный аналог DS1621 (ф. Maxim Integrated).
КФЦС.431000.001ТУ,
КФЦС.431320.010.01СП
К5306НТ04ВУ: 5241.8-1НЗ К (mDFN8)
К5306НТ04ВТ: 5303.8-DНЗ К (SOIC-8)
Опытные образцы – 2 кв. 2025 г.
Подача заявки в Перечень ГИСП – 3 кв. 2025 г.
от –60°С до +100°С
.png)
Микросхема контроля потребляемого тока с диапазоном напряжения в измеряемой цепи от минус 2,0 В до +65 В

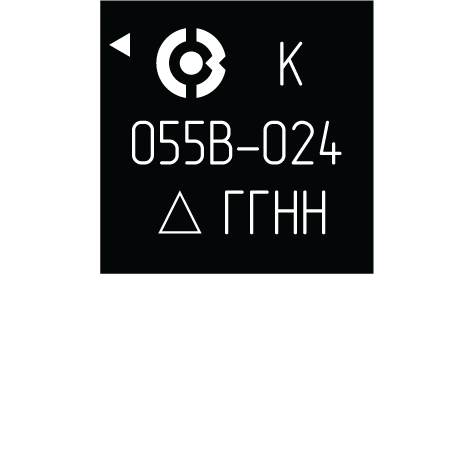

Микросхема К5400ТР055В-024 предназначена контроля потребляемого тока с напряжением
в измеряемой цепи от минус 2,0 В до +65 В. ИМС выполняет преобразование и усиление дифференциального напряжения внешнего шунтового датчика в синфазное напряжение, приведённое к опорному уровню. Коэффициент усиления настраивается на этапе производства и выбирается при заказе из ряда 10 В/В; 20 В/В; 30 В/В; 40 В/В; 60 В/В; 80 В/В; 120 В/В.
В микросхеме реализовано 2 независимых компаратора напряжения для контроля аварийного превышения тока и контроля уровня входного напряжения.
Микросхема К5400ТР055В-024 – функциональный аналог AD8210 (ф. Analog Devices).
КФЦС.431000.001ТУ,
КФЦС.431260.004.01СП,
карта заказа КФЦС.431260.005.01-024Д16
Серийно освоена
Подача заявки в Перечень ГИСП – 2 кв. 2025 г.
от –60°С до +125°С
.png)
К5400ИН2У
Приемопередатчик 10/100 МБит Ethernet PHY
Приемопередатчик 10/100 МБит Ethernet физического уровня
Микросхема К5400ИН2У – приемопередатчик 10/100 Мбит Ethernet физического уровня, поддерживающий MII и RMII интерфейсы. ИМС реализует все функции физического уровня Ethernet 10/100 Mбит, включая подуровни PCS и PMA, подуровень, зависящий от физической среды (TP-PMD), кодер/декодер 10Base-TX, блок доступа к среде передачи по витой паре (TPMAU).
КФЦС.431000.001ТУ
карта заказа КФЦС.431230.001.01СП
Опытные образцы
Серийное освоение – 2 кв. 2025 г.
от –45°С до +85°С
