Микроконтроллеры

5400ТР105-001

Контроллер архитектуры 8051 с возможностью встроенного управления и конфигурирования аналоговых и аналого-цифровых блоков

Микросхема 5400ТР105-001 представляет собой малопотребляющий контроллер c архитектурой ядра 8051 для бортовых систем управления с диапазоном рабочих частот до 8,0 МГц (тактирование системы осуществляется тремя способами: внешний кварцевый резонатор, внутренний RC-генератор, ФАПЧ). В микросхеме реализовано 24 универсальных порта ввода/вывода. Встроенные аналоговые модули: АЦП, ЦАП, источник опорного напряжения, RC-генератор, супервизор питания, масштабирующий ОУ, мультиплексор, термодатчик, блок ФАПЧ, линейные регуляторы напряжения.

Микросхема работает как в отладочном режиме с возможностью многократного перезаписывания конфигурационной последовательности, так и в основном режиме после записи информации в однократно программируемые ячейки постоянной памяти. После программирования микросхема готова к работе при включении питания, времени на загрузку не требуется.

Номер ТУ

АЕНВ.431260.544ТУ
карта заказа КФЦС.431260.012-001Д16

Тип корпуса

5142.48-А  (Скачать STEP-модель)

Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

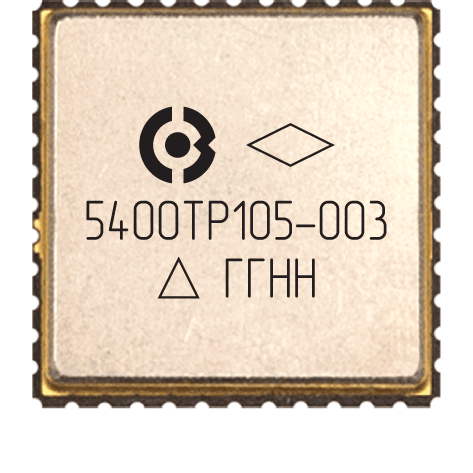

5400ТР105-003

Сбоеустойчивый контроллер архитектуры 8051 с напряжением питания до 15 В и возможностью встроенного управления и конфигурирования аналого-цифровых блоков

Микросхема 5400ТР105-003 – малопотребляющий контроллер c архитектурой ядра 8051 для бортовых систем управления с диапазоном рабочих частот до 8,0 МГц (тактирование системы осуществляется тремя способами: внешний кварцевый резонатор, внутренний RC-генератор, ФАПЧ). В микросхеме реализовано 24 универсальных линии ввода/вывода. Напряжение питания микросхемы до 15 В. Встроенные аналоговые модули: 4-х канальный АЦП, ЦАП, RC-генератор, супервизор питания, источник опорного напряжения с масштабирующим ОУ, термодатчик, блок ФАПЧ, линейные регуляторы напряжения. Микросхема работает как в отладочном режиме с возможностью многократного перезаписывания конфигурационной последовательности, так и в основном режиме после записи информации в однократно программируемые ячейки постоянной памяти (antifuse). После программирования микросхема готова к работе при включении питания, времени на загрузку не требуется.

Номер ТУ

АЕНВ.431260.544ТУ
карта заказа КФЦС.431260.012-003Д16

Тип корпуса

5142.48-А  (Скачать STEP-модель)

Перспективная разработка

Образцы – 2 квартал 2021 г.

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

5400ВК015

Сбоеустойчивый контроллер архитектуры 8051 с напряжением питания до 15 В и встроенной памятью

Микросхема представляет собой малопотребляющий контроллер с архитектурой ядра 8051 для бортовых систем управления с диапазоном рабочих частот до 8,0 МГц (тактирование системы осуществляется 2 способами: внешний кварцевый резонатор, внутренний кольцевой генератор). В микросхеме реализовано 4 универсальных линии ввода/вывода. Встроенные аналоговые модули: источник опорного напряжения, супервизор питания, регуляторы напряжения. Микроконтроллер содержит возможность переходить в режим пониженного энергопотребления (SLEEP). В ИМС реализована однократно программируемая память (antifuse). После программирования микросхема готова к работе при включении питания, времени на загрузку не требуется.

Номер ТУ

АЕНВ.431290.610ТУ

Тип корпуса
Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ
