Цифровые схемы
.png)
К5400ИН2У
Приемопередатчик 10/100 МБит Ethernet физического уровня
Приемопередатчик 10/100 МБит Ethernet физического уровня
Микросхема К5400ИН2У – приемопередатчик 10/100 Мбит Ethernet физического уровня, поддерживающий MII и RMII интерфейсы. ИМС реализует все функции физического уровня Ethernet 10/100 Mбит, включая подуровни PCS и PMA, подуровень, зависящий от физической среды (TP-PMD), кодер/декодер 10Base-TX, блок доступа к среде передачи по витой паре (TPMAU).
КФЦС.431000.001ТУ
карта заказа КФЦС.431230.001.01СП
Исследование опытных образцов
от –45°С до +85°С
.png)
Микросхема универсального таймера/программируемая задержка
Микросхема 5400ВХ015 – универсальный таймер/программируемая задержка. В своем составе содержит 24-разрядный счетчик и встроенный RC-генератор с частотой 32 кГц.
АЕНВ.431100.885ТУ
uDFN8
от –45°С до +85°С
.png)
1,8...5,0 В, 2-х канальный, 30 МГц, 35 мА буфер цифровых сигналов с функцией «холодный резерв»

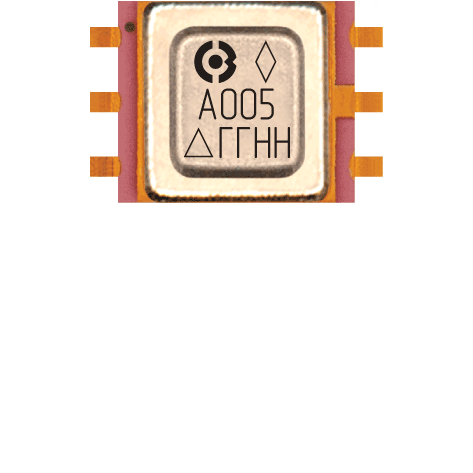

Микросхема 5400TP125-005 представляет собой 2-х канальный буфер цифровых сигналов. ИМС предназначена для увеличения нагрузочной способности цифровых сигналов. Диапазон входных/выходных напряжений от 1,8 до 5,0 В. В микросхеме реализована функция «холодный резерв»: при подключении резервные элементы не несут нагрузки и не влияют на работу основных компонентов.
Микросхема является функциональным аналогом SN74AUP3G34 и SN74AHC1G126-EP (ф. Texas Instruments).
АЕНВ.431260.659ТУ
карта заказа КФЦС.431260.015-005Д16
SOIC-6
Исследование опытных образцов
от –60°С до +125°С
.png)
1,8...5,0 В, 30 МГц, 20 мА однонаправленный транслятор уровней с функцией «холодный резерв»

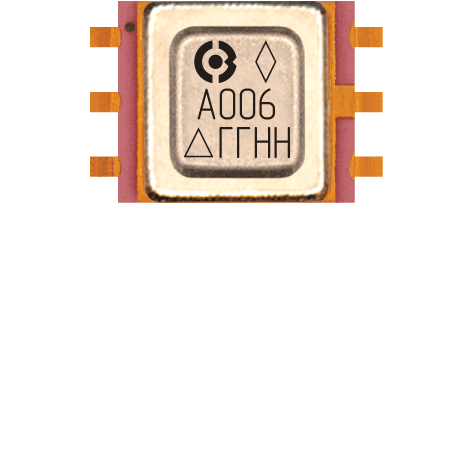

Микросхема 5400TP125-006 представляет собой транслятор цифровых сигналов. ИМС предназначена для преобразования логических уровней цифровых сигналов. Диапазон напряжения питания, входных и выходных сигналов от 1,8 до 5,0 В. Последовательность включения/отключения напряжений питания или входа микросхемы не влияет на правильную работоспособность микросхемы. В микросхеме реализована функция «холодный резерв»: при подключении резервные элементы не несут нагрузки и не влияют на работу основных компонентов.
Микросхема является функциональным аналогом ADG3231 (ф. Analog Devices).
АЕНВ.431260.659ТУ
карта заказа КФЦС.431260.015-006Д16

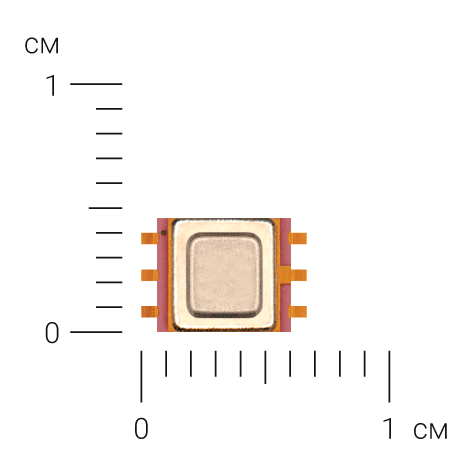

SOIC-6
Серийно освоена
Включена в Перечень ЭКБ
от –60°С до +125°С
.png)

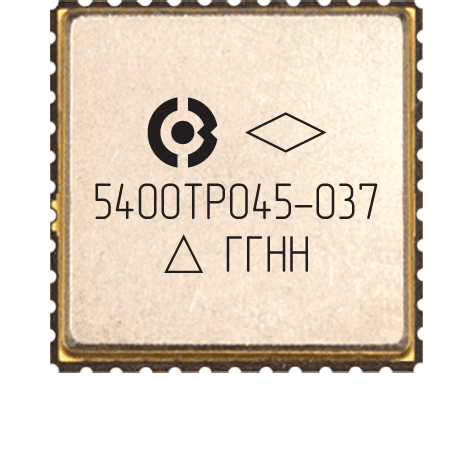

5400ТР045-037
2-канальный 8-разрядный транслятор цифровых уровней
2-канальный 8-разрядный однонаправленный транслятор цифровых уровней с функцией «холодный резерв»
Микросхема представляет собой двухканальный 8-разрядный формирователь уровней выходных сигналов и может работать как 16-разрядный формирователь, так и как два независимых 8-разрядных формирователя. Диапазон напряжения питания входных и выходных сигналов от 1,8 В до 5,0 В. Каждый канал имеет свой вывод питания и сигналы управления nOE.
АЕНВ.431260.273ТУ
карта заказа КФЦС.431260.001-037Д16
Исследование опытных образцов
от –60°С до +125°С
.png)

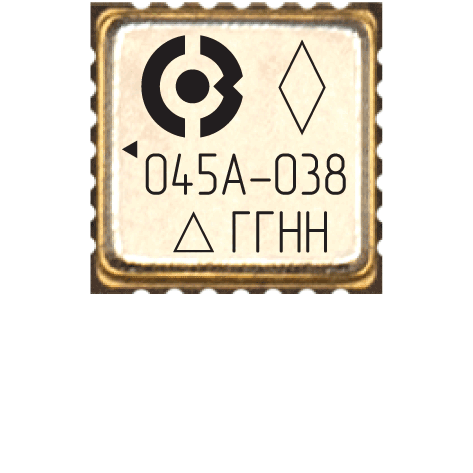

5400ТР045А-038
2-канальный 4-разрядный транслятор цифровых уровней
2-канальный 4-разрядный двунаправленный транслятор цифровых уровней с функцией «холодный резерв»
Микросхема двухканальный 4-разрядный двунаправленный транслятор цифровых сигналов и может работать как 8-разрядный формирователь, так и как два независимых 4-разрядных формирователя. Каждый канал имеет свой вывод питания и сигналы управления nOE, DIR. В микросхеме реализована функция «холодный резерв»: при подключении резервные элементы не несут нагрузки и не влияют на работу основных компонентов.
АЕНВ.431260.273ТУ
карта заказа КФЦС.431260.003-038Д16
Серийно освоена
Включена в Перечень ЭКБ
от –60°С до +125°С
.png)

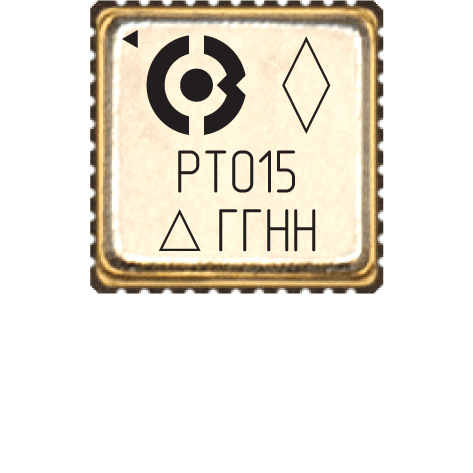

ОППЗУ объемом 16 КБ с последовательным/параллельным интерфейсом
Микросхема 8-битная энергонезависимая однократно программируемая (OTP) память объемом 16 384 Байт с организацией 16Кх8. Запись в память осуществляется с помощью последовательного интерфейса с необходимостью управления внешним напряжением программирования (PR). Микросхема является однократно программируемой.
АЕНВ.431260.801ТУ

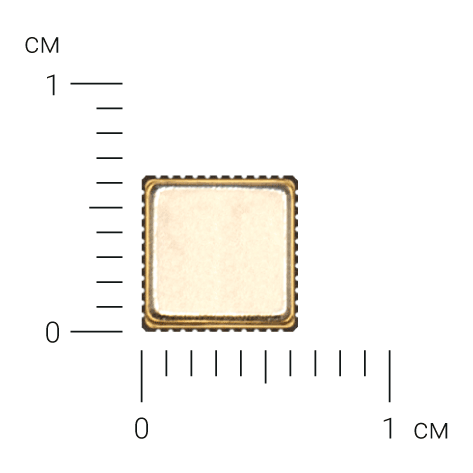

МК 5165.44-1
Исследование опытных образцов
от –60°С до +85°С
.png)
Приемопередатчик цифровых сигналов с гальванической развязкой
Микросборка К1393ИН1У – 8-ми канальный приемопередатчик цифровых логических сигналов с гальванической развязкой. Приемник включает в себя схему сторожевого таймера и блок обновления, которые обеспечивают дополнительное преимущество обнаружения отказа любого полевого устройства на стороне системы.
Микросхема является функциональным аналогом ADuM1100 (ф. Analog Devices).
Присваивается
QLCC 42/42
Перспективная разработка
от –60°С до +125°С
