Аналоговые ключи и мультиплексоры

5400ТР055А-008 ПИКЛ

8-ми канальный высоковольтный ключ с программируемым управлением

Микросхема 5400ТР055А-008 представляет собой 8 аналоговых ключей с программируемой пользователем схемой управления. После программирования ИМС готова к работе при включении питания, времени на загрузку не требуется.

Варианты реализуемых схем управления:
– независимое управление ключами с произвольного входа, включая возможность группирования;
– мультиплексирование 2:1, 4:1, 8:1 с управлением по независимым каналам;
– инвертированное управление;
– фильтрация помех;
– регистр защелка;
– произвольная логическая функция;
– дополнительная адресация микросхем для построения мультиплексоров 64:1 без дополнительных дешифраторов адреса;
– комбинации перечисленных возможностей.

Варианты программирования логики управления идентичны микросхемам 1127КН3, 1127КН4, 1127КН5, 1127КН6, ADG408, ADG409 и т.д.

Номер ТУ

АЕНВ.431260.364ТУ
карта заказа КФЦС.431260.005-008Д16

Тип корпуса
Состояние разработки

Серийно освоена

Температурный диапазон

от –60°С до +125°С

Отладочный комплект
Стойкость к СВВФ

5400ТР045-030

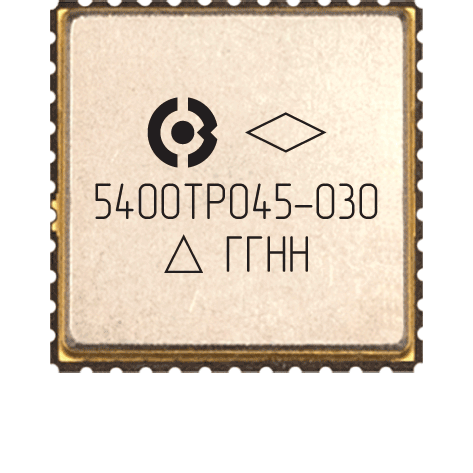

Низковольтный аналоговый 32-x канальный мультиплексор с функцией «разрешения»

Микросхема 5400TP045-030 представляет собой низковольтный 32-х канальный аналоговый мультиплексор с дешифратором. ИМС осуществляет коммутацию одного из 32-х входов на общий выход в соответствии с управляющими сигналами A4, A3, A2, A1, A0. В микросхеме реализована функция «разрешения»: при EN = «0» все ключи закрыты вне зависимости от состояния управляющих выводов A4, A3, A2, A1, A0.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.001-030Д16

Тип корпуса

5142.48-А  (Скачать STEP-модель)

Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

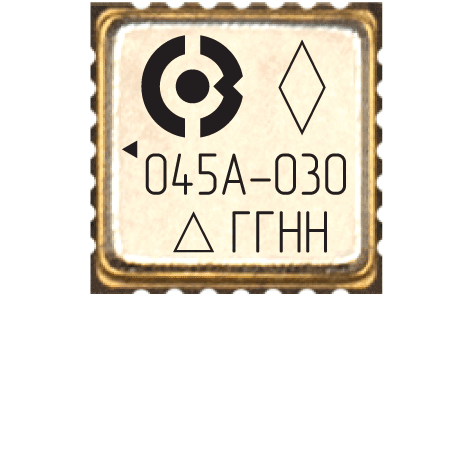

5400ТР045А-030

Низковольтный аналоговый 16-ти канальный мультиплексор с функцией «разрешения»

Микросхема 5400TP045А-030 представляет собой низковольтный 16-ти канальный аналоговый мультиплексор с дешифратором. ИМС осуществляет коммутацию одного из 16-ти входов на общий выход в соответствии с управляющими сигналами A4, A3, A2, A1. В микросхеме реализована функция «разрешения»: при EN = «0» все ключи закрыты вне зависимости от состояния управляющих выводов A4, A3, A2, A1.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-030Д16

Тип корпуса
Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

5400ТР054-003

Высоковольтный 8-ми канальный мультиплексор с дешифратором

Микросхема 5400TP054-003 представляет собой высоковольтный 8-ми канальный аналоговый коммутатор с дешифратором. ИМС осуществляет коммутацию одного из 8-ми входов на общий выход в соответствии с управляющими сигналами A2, A1, A0. Диапазон коммутируемого напряжения от VSSA + 1,5 В до VDDA – 1,5 В. В микросхеме реализована функция «разрешения»: при EN = «0» все ключи закрыты вне зависимости от состояния управляющих выводов A2, A1, A0.

Микросхема является функциональным аналогом 1127КН6, 590КН6.

Номер ТУ

АЕНВ.431260.364ТУ
карта заказа КФЦС.431260.014-003Д16

Тип корпуса

402.16-18  (Скачать STEP-модель)

Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

5400ТР054-004

Высоковольтный 8-ми канальный мультиплексор с функцией «холодный резерв»

Микросхема 5400TP054-004 представляет собой высоковольтный 8-канальный аналоговый коммутатор с дешифратором. ИМС осуществляет коммутацию одного из 8-ми входов на общий выход в соответствии с управляющими сигналами A2, A1, A0. Диапазон коммутируемого напряжения от VSSA + 3,0 В до VDDA – 1,0 В. В микросхеме реализована функция «разрешения»: при EN = «0» все ключи закрыты вне зависимости от состояния управляющих выводов A2, A1, A0. Реализована функция «холодный резерв»: при подключении резервные элементы не несут нагрузки и не влияют на работу основных компонентов.

Микросхема является функциональным аналогом 1127КН61.

Номер ТУ

АЕНВ.431260.364ТУ
карта заказа КФЦС.431260.014-004Д16

Тип корпуса

402.16-18  (Скачать STEP-модель)

Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

5400ТР055-017

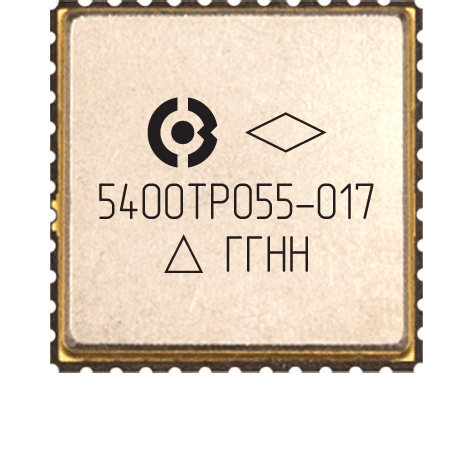

Высоковольтный 32-х канальный мультиплексор с функцией «холодный резерв»

Микросхема 5400TP055-017 представляет собой высоковольтный 32-х канальный аналоговый мультиплексор с дешифратором. ИМС осуществляет коммутацию одного из 32-х входов на общий выход в соответствии с управляющими сигналами A4, A3, A2, A1, A0. В микросхеме реализована функция «разрешения»: при EN = «0» все ключи закрыты вне зависимости от состояния управляющих выводов A4, A3, A2, A1, A0. Реализована функция «холодный резерв»: при подключении резервные элементы не несут нагрузки и не влияют на работу основных компонентов.

Номер ТУ

АЕНВ.431260.364ТУ
карта заказа КФЦС.431260.004-017Д16

Тип корпуса

5142.48-А  (Скачать STEP-модель)

Состояние разработки

Опытные образцы («ВП», «ОТК»)
Серийное освоение 3 квартал 2020 г.

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

5400ТР054-001

Высоковольтный 4-х канальный аналоговый ключ

Микросхема 5400TP054-001 представляет собой высоковольтный четырехканальный аналоговый ключ. ИМС осуществляет коммутацию выводов в соответствии с управляющими сигналами С1 и С2. Ключи К1-К3 и К2-К4, имеющие общие блоки управления, включаются противофазно. Диапазон коммутируемого напряжения от VSSA + 1,5 В до VDDA – 1,5 В.

Микросхема является функциональным аналогом 1127КН4, 590КН4.

Номер ТУ

АЕНВ.431260.364ТУ
карта заказа КФЦС.431260.014-001Д16

Тип корпуса

402.16-18  (Скачать STEP-модель)

Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

5400ТР054-002

Высоковольтный 4-x канальный аналоговый ключ с инверсной схемой управления

Микросхема 5400TP054-002 представляет собой высоковольтный четырехканальный аналоговый ключ с инверсной схемой управления. ИМС осуществляет коммутацию выводов в соответствии с управляющими сигналами С1, С2, С3, С4. Открытие ключа осуществляется низким уровнем управляющего сигнала. Диапазон коммутируемого напряжения от VSSA + 1,5 В до VDDA – 1,5 В.

Микросхема является функциональным аналогом 1127КН5, 590КН5.

Номер ТУ

АЕНВ.431260.364ТУ
карта заказа КФЦС.431260.014-002Д16

Тип корпуса

402.16-18  (Скачать STEP-модель)

Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

5400ТР055А-008(1)

Коммутатор реле питания

Микросхема 5400ТР055А-008(1) является запрограммированной версией микросхемы 5400ТР055А-008 (ПИКЛ). ИМС предназначена для управления реле питания или исполнительным устройством в зависимости от комбинации управляющих входов. Микросхема выполнена на базе радиационно-стойкого аналого-цифрового БМК 5400ТР055 по технологии КНИ.

Диапазон напряжения питания от 8,0 до 32 В. Сопротивление открытого ключа около 20 Ом. Допускается ток не более 50 мА. В микросхеме присутствует два канала для управления ключами – основной канал CONA и резервный канал CONB. Выбор канала управления осуществляется подачей комбинации лог. «1» и лог. «0» на выводы MKA и MKB. Управление ключами происходит с помощью подачи на выводы CONA или CONB (в зависимости от выбранного канала управления) управляющего сигнала лог. «1» и лог. «0».

Тип корпуса

5123.28-1.01  (Скачать STEP-модель)

Стойкость к СВВФ

Температурный диапазон

от –60°С до +125°С

5400ТР055А-008(2)

Сдвоенный интегральный аналоговый ключ с мажоритарным управлением

Микросхема 5400ТР055А-008(2) является запрограммированной версией микросхемы 5400ТР055А-008 (ПИКЛ). ИМС содержит два независимых канала и предназначена для коммутации аналоговых сигналов с применением мажорирования управляющих сигналов. Микросхема выполнена на базе радиационно-стойкого аналого-цифрового БМК 5400ТР055 по технологии КНИ.

Тип корпуса

5123.28-1.01  (Скачать STEP-модель)

Стойкость к СВВФ

Температурный диапазон

от –60°С до +125°С

5400ТР055А-008(3)

8-ми канальный аналоговый мультиплексор с возможностью расширения числа каналов до 64-х

Микросхема 5400ТР055А-008(3) является запрограммированной версией микросхемы 5400ТР055А-008 (ПИКЛ). Микросхема выполнена на базе радиационно-стойкого аналого-цифрового БМК 5400ТР055 по технологии КНИ.

С помощью нескольких микросхем возможна реализация 64-х канального аналогового мультиплексора. ИМС осуществляет коммутацию одного из входов на общий выход в соответствии с управляющими сигналами С1, С2, С3, С4, С5, С6. Диапазон коммутируемого напряжения от VSSA+1,5 В до VDDA–1,5 В. Так же возможна реализация сигнала «разрешения» C7 = «0» – все ключи закрыты независимо от состояния управляющих выводов С1, С2, С3, С4, С5, С6.

Тип корпуса

5123.28-1.01  (Скачать STEP-модель)

Стойкость к СВВФ

Температурный диапазон

от –60°С до +125°С

5400ТР055А-008(4)

Микросхема ключа с резервированием

Микросхема 5400ТР055А-008(4) является запрограммированной версией микросхемы 5400ТР055А-008 (ПИКЛ). Микросхема выполнена на базе радиационно-стойкого аналого-цифрового БМК 5400ТР055 по технологии КНИ.

Микросхема позволяет сохранять логику работы при выходе из строя одного из ключей. Возможна реализация двух ключей с резервированием на одной микросхеме. Диапазон коммутируемого напряжения от VSSA+1,5 B до VDDA–1,5 В.

Тип корпуса

5123.28-1.01  (Скачать STEP-модель)

Стойкость к СВВФ

Температурный диапазон

от –60°С до +125°С

5400ТР055А-008(5)

4-х канальный аналоговый ключ

Микросхема 5400ТР055А-008(5) является запрограммированной версией микросхемы 5400ТР055А-008 (ПИКЛ). Микросхема выполнена на базе радиационно-стойкого аналого-цифрового БМК 5400ТР055 по технологии КНИ.

ИМС осуществляет коммутацию выводов в соответствии с управляющими сигналами С1, С2. Ключи K1-K3 и K2-K4, имеющие общие блоки управления, включаются противофазно. Диапазон коммутируемого напряжения от VSSA+1,5 B до VDDA–1,5 B.

Микросхема является функциональным аналогом 1127КН4, 590КН4 (ф. Светлана-полупроводники)

Тип корпуса

5123.28-1.01  (Скачать STEP-модель)

Стойкость к СВВФ

Температурный диапазон

от –60°С до +125°С

5400ТР055А-008(6)

4-х канальный аналоговый ключ c инверсной схемой управления

Микросхема 5400ТР055А-008(6) является запрограммированной версией микросхемы 5400ТР055А-008 (ПИКЛ). Микросхема выполнена на базе радиационно-стойкого аналого-цифрового БМК 5400ТР055 по технологии КНИ.

ИМС осуществляет коммутацию выводов в соответствии с управляющими сигналами С1, С2, С3, С4. Открытие ключа осуществляется низким уровнем управляющего сигнала. Диапазон коммутируемого напряжения от VSSA+1,5 B до VDDA–1,5 B.

Микросхема является функциональным аналогом 1127КН5, 590КН5 (ф. Светлана-полупроводники)

Тип корпуса

5123.28-1.01  (Скачать STEP-модель)

Стойкость к СВВФ

Температурный диапазон

от –60°С до +125°С

5400ТР055А-008(7)

Микросхема Т-ключа

Микросхема 5400ТР055А-008(7) является запрограммированной версией микросхемы 5400ТР055А-008 (ПИКЛ). Микросхема выполнена на базе радиационностойкого аналого-цифрового БМК 5400ТР055 по технологии КНИ.

ИМС осуществляет коммутацию выводов в соответствии с управляющим сигналом С1. Благодаря Т-образной архитектуре аналогового ключа микросхема обеспечивает высокую степень изоляции канала. Возможна реализация двух Т-ключей на одной микросхеме. Диапазон коммутируемого напряжения от VSSA+1,5 B до VDDA–1,5 B.

Тип корпуса

5123.28-1.01  (Скачать STEP-модель)

Стойкость к СВВФ

Температурный диапазон

от –60°С до +125°С

5400ТР055А-008(8)

Микросхема аналогового ключа с коммутируемым током до 60 мА

Микросхема 5400ТР055А-008(8) является запрограммированной версией микросхемы 5400ТР055А-008 (ПИКЛ). Микросхема выполнена на базе радиационно-стойкого аналого-цифрового БМК 5400ТР055 по технологии КНИ.

Диапазон коммутируемого напряжения от VSSA+1,5 B до VDDA–1,5 B.

Тип корпуса

5123.28-1.01  (Скачать STEP-модель)

Стойкость к СВВФ

Температурный диапазон

от –60°С до +125°С

5400ТР055А-008(9)

Микросхема набора аналоговых ключей с регистром-защелкой управляющих сигналов

Микросхема 5400ТР055А-008(9) является запрограммированной версией микросхемы 5400ТР055А-008 (ПИКЛ). Микросхема выполнена на базе радиационно-стойкого аналого-цифрового БМК 5400ТР055 по технологии КНИ.

Управляющие ключами сигналы запоминаются во внутреннем регистре, что позволяет подключать одновременно несколько микросхем. Запись управляющих сигналов в регистр-защелку осуществляется по уровню лог. «1» сигнала CS. Сброс происходит по сигналу RESET (все ключи разомкнуты). Диапазон коммутируемого напряжения от VSSA+1,5 B до VDDA–1,5 B.

Тип корпуса

5123.28-1.01  (Скачать STEP-модель)

Стойкость к СВВФ

Температурный диапазон

от –60°С до +125°С
