5400ТР045А-015

5400ТР045А-015

Cчетверенный быстродействующий компаратор со встроенным гистерезисом и возможностью работы с сигналами на уровне 0 В при однополяром питании

Микросхема 5400ТР045А-015 представляет собой счетверенный быстродействующий компаратор со встроенным гистерезисом. Каждый компаратор имеет собственные выводы положительного и отрицательного напряжения питания, что позволяет задействовать только необходимое количество компараторов. Напряжение питания выходных буферов в диапазоне от 1,6 В до 5,25 В.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-015Д16

Тип корпуса

МК 5123.28-1.01
Скачать STEP-модель
Скачать Gerber-файлы

Состояние разработки

Серийное освоение — 1 квартал 2022 г.

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

Характеристики

Напряжение питания 5,0 В ± 10%;
Ток потребления (1 компаратор) 1,4 мА;
Задержка переключения 16 нс;
Встроенный гистерезис 15 мВ;
Напряжение смещения нуля 13 мВ;
Максимальный выходной ток не менее 20 мА;
Время переключения 1,0 нс.

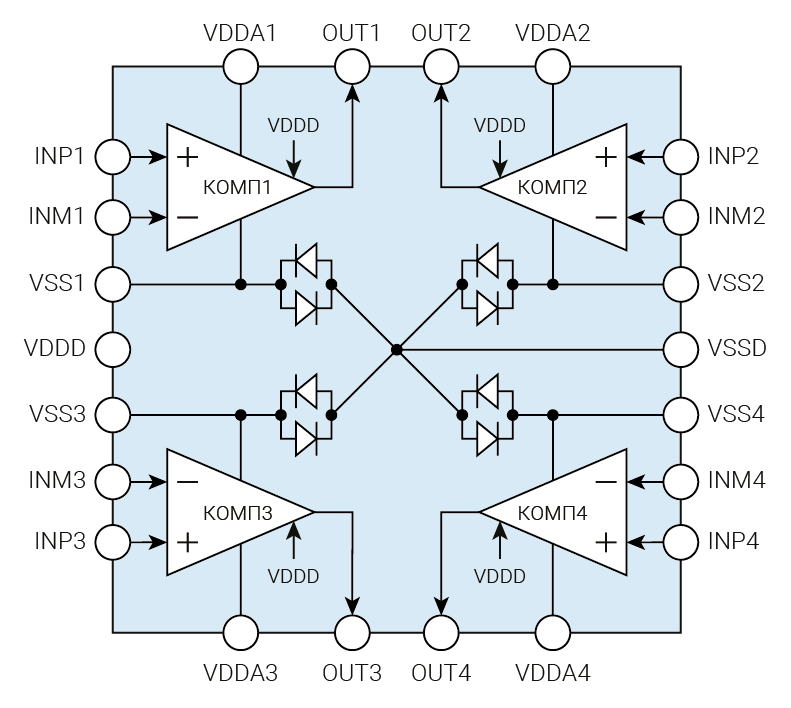

Структурная схема
