5400ТР045А-003

5400ТР045А-003

Общее описание

Счетверенный rail-to-rail ОУ общего применения


Ток покоя каждого ОУ программируется с помощью внешних выводов, обеспечивая требуемое соотношение потребляемого тока и динамических характеристик.

Коэффициент усиления 100 дБ.
Напряжение смещения нуля 1,4 – 1,2 мВ.
Частота единичного усиления 2,0 – 16 МГц.
Плотность шума приведенного ко входу 58 нВ/Гц0,5
Настраиваемый ток покоя:
– минимальный 3,0 мА;
– номинальный 6,0 мА;
– максимальный 8,0 мА.

​Каждый ОУ имеет собственные выводы положительного и отрицательного напряжения питания. Каждый ОУ является функциональным аналогом TLC2274 (ф. Texas Instrument).

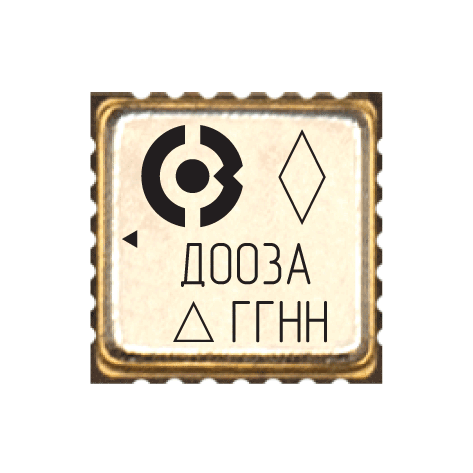

Тип корпуса
Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-003Д16

Температурный диапазон

от –60°С до +125°С

Состояние разработки

Опытные образцы («ВП», «ОТК»)
Серийное освоение 2 квартал 2020 г.

Характеристики

  • Напряжение питания 5,0 В;
  • Настраиваемый ток покоя:
    – минимальный 3,0 мА;
    – номинальный 6,0 мА;
    – максимальный 8,0 мА;
  • Диапазон входного синфазного напряжения VSS+1,3 В … VDD–0,1 В;
  • Диапазон выходного напряжения VSS+0,3 В … VDD–0,3 В;
  • Коэффициент усиления 100 дБ;
  • Напряжение смещения нуля 1,2 мВ;
  • Частота единичного усиления 16 МГц;
  • Скорость нарастания выходного напряжения 11 В/мкс;
  • Плотность напряжения шума 50 нВ/Гц0,5;
  • Технология изготовления КМОП КНИ;
  • Стойкость к СВВФ.

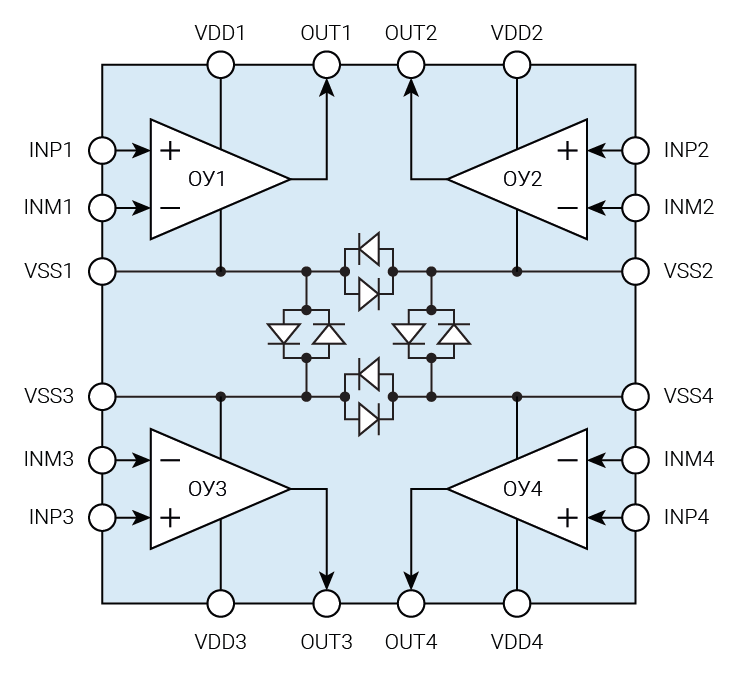

Структурная схема
