5400ТР045А-031(1)

5400ТР045А-031(1)

Сдвоенный ОУ общего применения со встроенным линейным регулятором напряжения и компаратором

Микросхема 5400ТР045А-031 (1А) (1Б) (1В) является запрограммированной версией микросхемы 5400ТР045А-031 (ПАМС). ИМС предназначена для реализации схем обработки аналоговых сигналов на базе операционных усилителей и компараторов в условиях зашумленности питания. Микросхема выполнена на базе радиационно-стойкого аналого-цифрового БМК 5400ТР045 по технологии КНИ.

Диапазон напряжения питания 3,15 – 5,25 В. Питание каждого из блоков может обеспечиваться как с помощью встроенного линейного регулятора, так и независимо – от внешних источников питания. Встроенный линейный регулятор позволяет питать микросхему от импульсных источников. ОУ и компаратор имеют rail-to-rail входы и выходы. Диапазон входных напряжений компаратора включает напряжение общего вывода («земли») VSS3.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-031Д16

Тип корпуса
Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

Характеристики

Напряжение питания 3,15…5,25 В;
Ток покоя:
045A-031(1A) – 4,0 мА;
045A-031(1Б) – 6,0 мА;
045А-031(1В) – 8,0 мА;
Коэффициент усиления не менее 80 дБ;
Напряжение смещение нуля не более 1,0 мВ;
Частота единичного усиления:
045A-031(1А) – 3 МГц;
045A-031(1Б) – 6 МГц;
045А-031(1В) – 10 МГц;
Скорость нарастания выходного напряжения:
045A-031(1А) – 2,0 В/мкс;
045A-031(1Б) – 4,0 В/мкс;
045А-031(1В) – 6,0 В/мкс;
Задержка переключения компаратора 0,15 мкс.

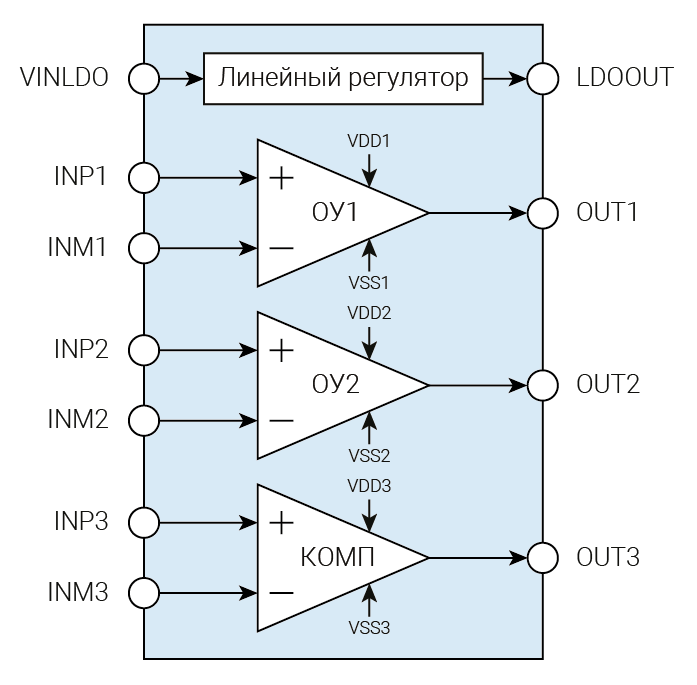

Структурная схема
