5400ТР045А-031(4)

5400ТР045А-031(4)

Сдвоенный прецизионный ОУ со встроенным линейным регулятором и ОУ общего применения

Микросхема 5400ТР045А-031 (4А) (4Б) (4В) является запрограммированной версией микросхемы 5400ТР045А-031 (ПАМС). Микросхема выполнена на базе радиационно-стойкого аналого-цифрового БМК 5400ТР045 по технологии КНИ.

Диапазон напряжения питания 3,15 – 5,25 В. Питание каждого из блоков может обеспечиваться как с помощью встроенного линейного регулятора, так и от внешних источников питания.

Для заказа доступны две реализации микросхемы 5400ТР045А-031(4). В реализации №1 частота работы системы автокалибровки смещения нуля определяется встроенным генератором (300 кГц). В реализации №2 возможно тактирование с помощью внешнего источника для последующего подавления связанных с автокалибровкой помех средствами цифровой обработки.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-031Д16

Тип корпуса
Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

Характеристики

Напряжение питания 3,15…5,25 В;
Ток покоя на один ОУ:
045A-031(4A) – 4,0 мА;
045A-031(4Б) – 6,0 мА;
045А-031(4В) – 8,0 мА;
Коэффициент усиления не менее 90 дБ;
Напряжение смещение нуля не более 100 мкВ;
Частота единичного усиления:
045A-031(4A) – 2 МГц;
045A-031(4Б) – 3 МГц;
045А-031(4В) – 4 МГц;
Скорость нарастания выходного напряжения:
045A-031(4A) – 1,0 В/мкс;
045A-031(4Б) – 1,5 В/мкс;
045А-031(4В) – 2,0 В/мкс.

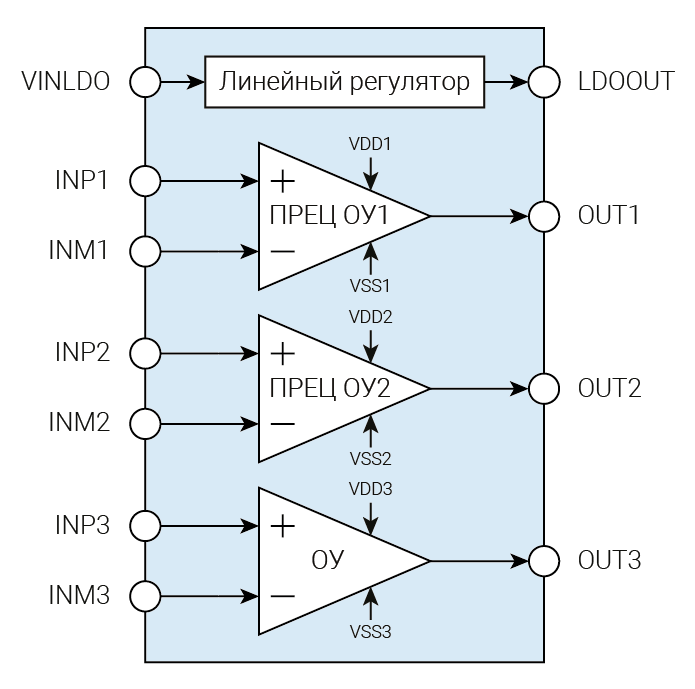

Структурная схема
