5400ТР045А-031(5)

5400ТР045А-031(5)

Источник опорного напряжения с драйвером опорного напряжения для АЦП и ЦАП

Микросхема 5400ТР045А-031 (5А) (5Б) (5В) является запрограммированной версией микросхемы 5400ТР045А-031 (ПАМС). ИМС предназначена для формирования опорного напряжения АЦП и ЦАП. Микросхема выполнена на базе радиационно стойкого аналого-цифрового БМК 5400ТР045 по технологии КНИ.

Опорное напряжение настраивается на этапе производства и выбирается из ряда 2,048 В; 2,5 В; 4,096 В. Возможна установка иных параметров опорного напряжения в диапазоне 1,0…5,0 В по предварительному заказу.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-031Д16

Тип корпуса
Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

Характеристики

Диапазон входных напряжений 3,15…5,25 В;
Настраиваемое выходное напряжение:
045А-031(5А) – 2,048 В;
045A-031(5Б) – 2,5 В;
045A-031(5В) – 4,096 В;
Выходной ток 20 мА;
Температурный дрейф 50 ppm/°C.

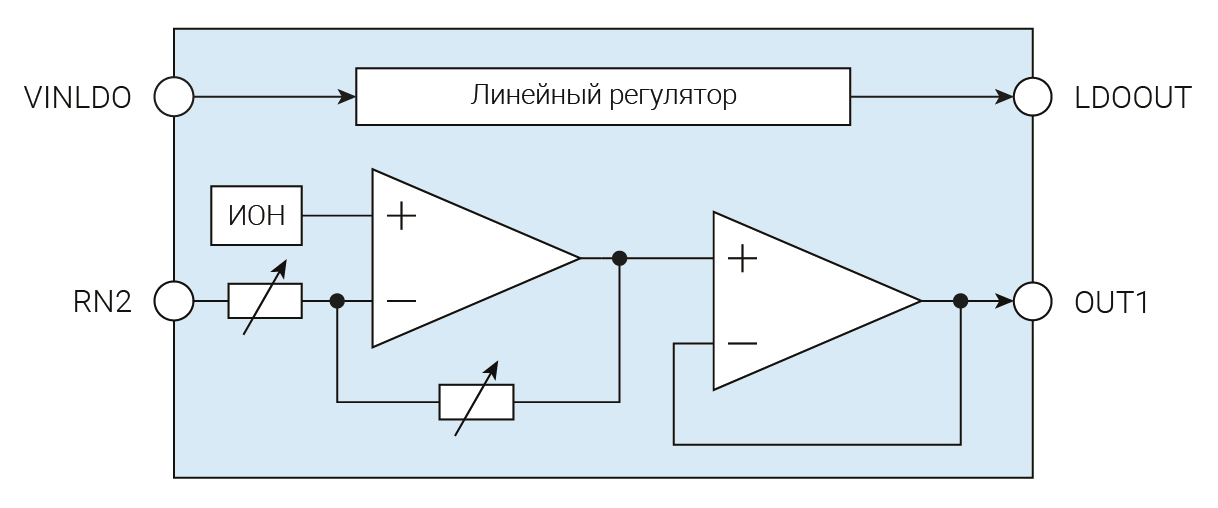

Структурная схема
