5400ТР045А-031(6)

5400ТР045А-031(6)

Электрометрический усилитель со встроенным линейным регулятором напряжения

Микросхема 5400ТР045А-031 (6А) (6Б) (6В) является запрограммированной версией микросхемы 5400ТР045А-031 (ПАМС). ИМС предназначена для прецизионного усиления сигналов датчиков в условиях повышенных помех по питанию. Микросхема выполнена на базе радиационностойкого аналого-цифрового БМК 5400ТР045 по технологии КНИ.

Диапазон напряжения питания 3,15 – 5,25 В. Питание каждого блока может обеспечиваться как с помощью встроенного линейного регулятора, так и от внешних источников питания. Коэффициент усиления настраивается на этапе производства и может быть выбран из диапазона 10 В/В; 20 В/В; 40 В/В; 80 В/В; 100 В/В; 120 В/В. Возможна установка иных параметров коэффициента усиления по предварительному заказу.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-031Д16

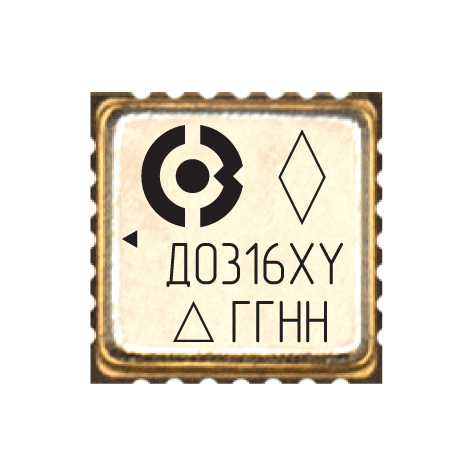

Тип корпуса
Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

Характеристики

Напряжение питания 3,15…5,25 В;
Коэффициент усиления: 10, 20, 40, 80, 100, 120 В/В;
Напряжение смещение нуля не более 0,2 мВ;
Полоса пропускания при усилении 10 В/В:
045A-031(6A) – 0,3 МГц;
045A-031(6Б) – 0,6 МГц;
045А-031(6В) – 1,0 МГц;
Скорость нарастания выходного напряжения:
045A-031(6A) – 1,0 В/мкс;
045A-031(6Б) – 1,5 В/мкс;
045А-031(6В) – 2,0 В/мкс.

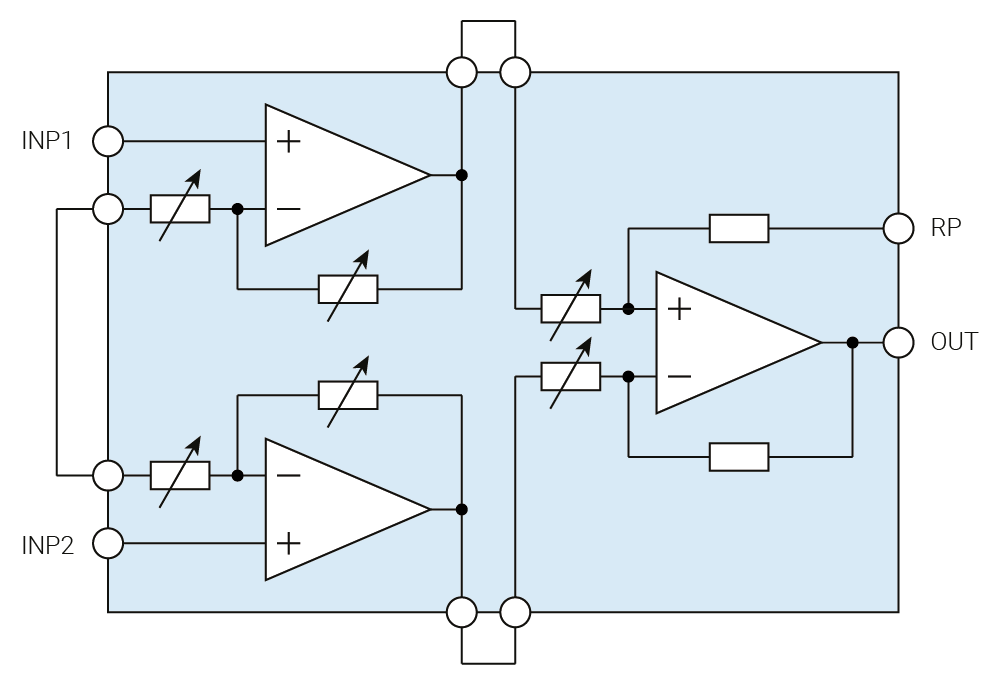

Структурная схема
