5400ТР125-022

5400ТР125-022

Операционный усилитель общего применения

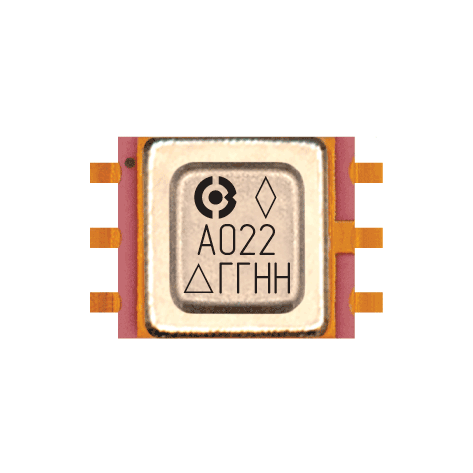

Микросхема 5400ТР125-022 – операционный усилитель общего применения. ОУ имеет возможность выступать в качестве драйвера для низкоомных нагрузок (до 500 Ом) без ухудшения характеристик.

Номер ТУ

АЕНВ.431260.659ТУ
карта заказа КФЦС.431260.015-022Д16

Тип корпуса

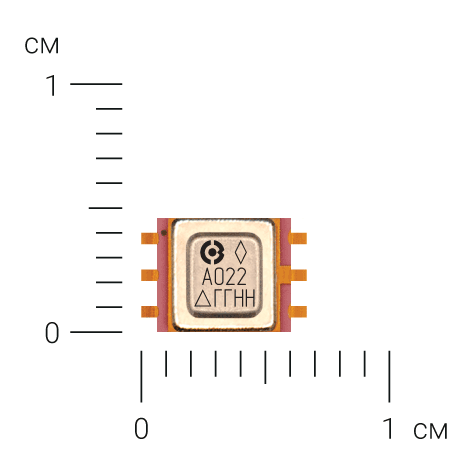

5221.6-1

SOIC-6

Статус разработки

Опытные образцы
Ведется серийное освоение

Температурный диапазон

от –60°С до +125°С

Характеристики

Напряжение питания 3,3 В
Номинальный ток покоя 700 мкА
Диапазон входного/выходного синфазного напряжения от VSS до VDD
Коэффициент усиления 120 дБ
Напряжение смещения нуля 0,9 мВ
Частота единичного усиления 4,0 МГц
Скорость нарастания выходного сигнала 2,0 В/мкс
Плотность напряжения шума 60 нВ/Гц0,5

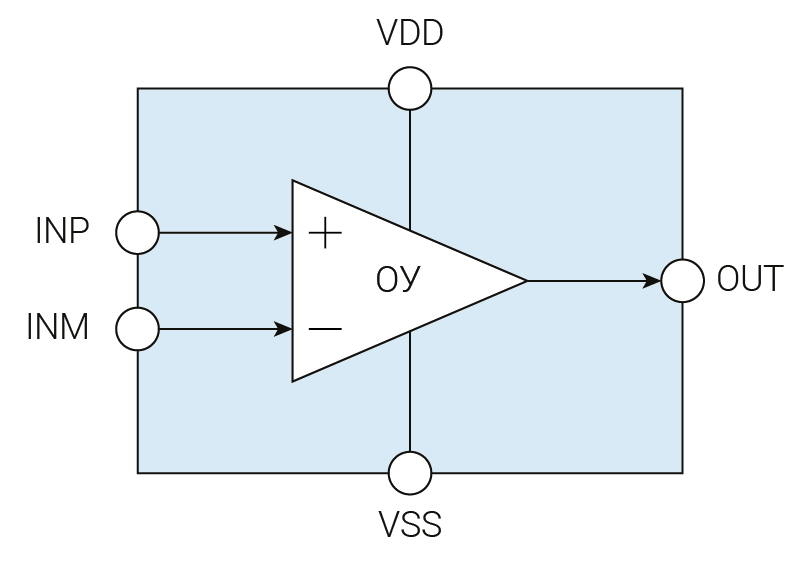

Структурная схема
