1397СА015

1397СА015

Высоковольтный компаратор общего применения

Микросхема 1397СА015 – высоковольтный компаратор общего применения в миниатюрном корпусе. Компаратор применяется в простых АЦП, в генераторах прямоугольных импульсов, ГУН, в высоковольтных ТТЛ. Тип выхода компаратора – открытый коллектор.

Микросхема переименована в 1397СА015 из К1397СА1У.

Номер ТУ

АЕНВ.431350.877ТУ

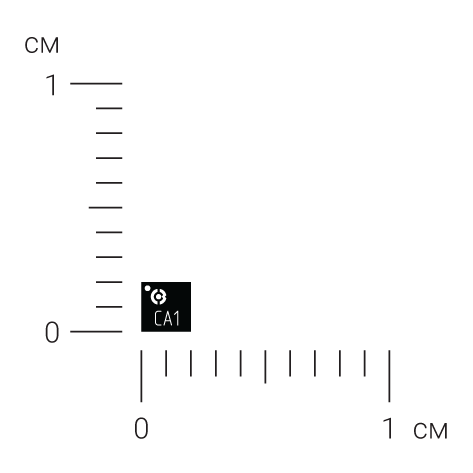

Тип корпуса

5221.6-1

uDFN8

Статус разработки

Исследование опытных образцов

Температурный диапазон

от –60°С до +85°С

Характеристики

Коэффициент усиления входного дифференциального сигнала 1700 В/мВ
Диапазон входного синфазного напряжения от VSS–0,1 В до VDD+0,1 В
Уровень синфазной составляющей входного сигнала от 0,7 В до VDD–3,5 В
Напряжение смещения нуля не более 5,0 мВ
Задержка переключения не более 4,0 мкс
Выходной ток не более 20 мА
Диапазон напряжения питания от 15 В до 30 В
Ток потребления не более 75 мкА

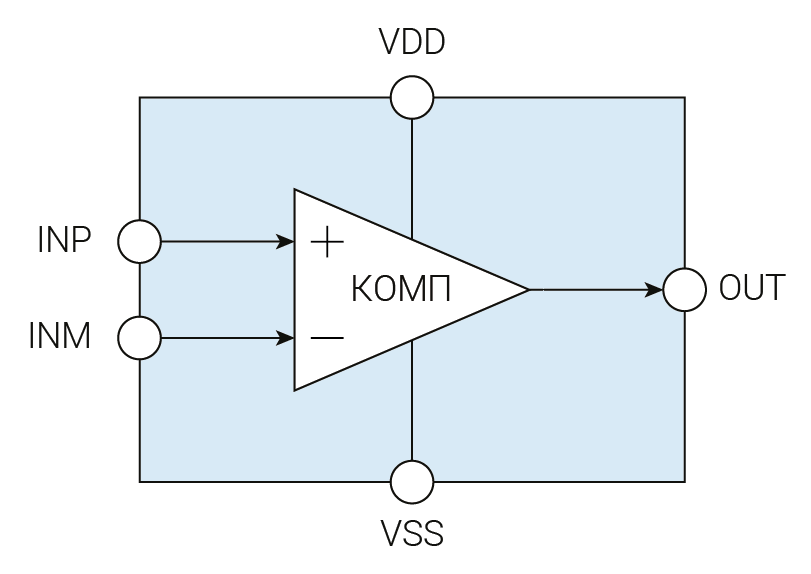

Структурная схема
