1393УА025

1393УА025

Высоковольтный ОУ общего применения

Микросхема 1393УА025 – высоковольтный операционный усилитель общего применения.

Микросхема переименована в 1393УА025 из К1393УД1У.

Номер ТУ

АЕНВ.431130.870ТУ

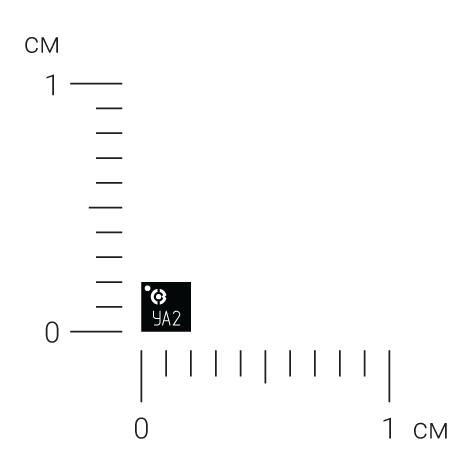

Тип корпуса

5221.6-1

uDFN8

Статус разработки

Исследование опытных образцов

Температурный диапазон

от –60°С до +85°С

Характеристики

Коэффициент усиления 120 дБ
Диапазон входного синфазного напряжения от 2,5 В до VDD–2,0 В
Диапазон выходного напряжения:
    от 3,0 В до 16 В (при VDD = 18 В)
    от 8,5 В до 27,5 В (при VDD = 30 В)
Напряжение смещения нуля не более 5,0 мВ
Частота единичного усиления 1,0 МГц
Скорость нарастания выходного сигнала 500 В/мкс
Запас по фазе 78 град
Подавление синфазной составляющей входного сигнала (CMRR) 105 дБ
Подавление помех по питанию (PSRR) 102 дБ
Диапазон напряжения питания от 18 В до 30 В
Ток потребления не более 900 мкА

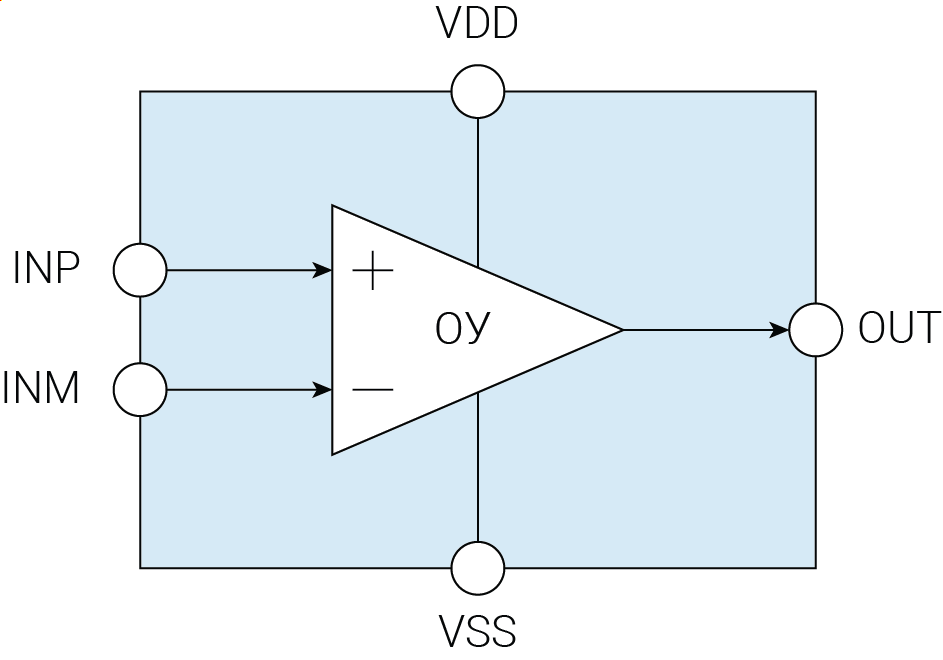

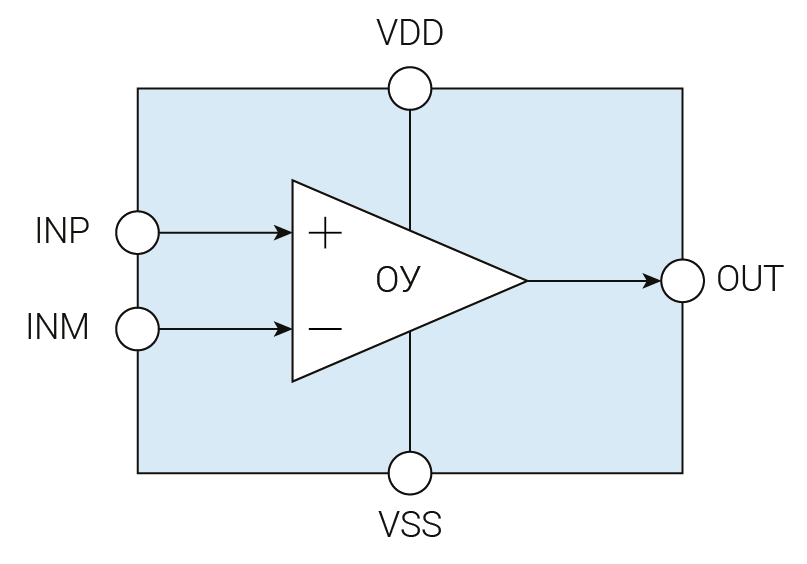

Структурная схема
