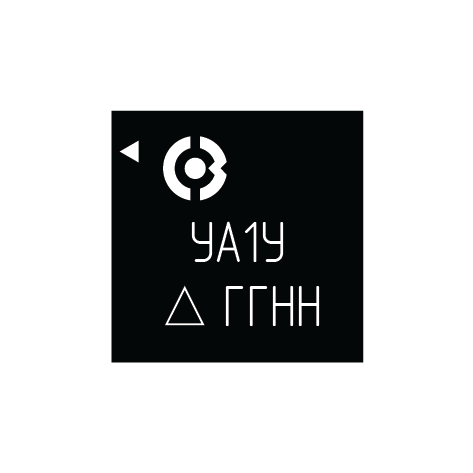

К1393УА1У

New Счетверенный операционный усилитель общего применения

Микросхема К1393УА1У – счетверенный ОУ общего применения. В микросхеме реализовано два сигнала включения (EN1 и EN2), что позволяет задействовать только необходимое количество ОУ (2 или 4).

Номер ТУ

КФЦС.431000.001ТУ
КФЦС.431130.001.01СП

Тип корпуса

QFN16

Статус разработки

Перспективная разработка

Температурный диапазон

от –60°С до +85°С

Характеристики

– Коэффициент усиления не менее 90 дБ
– Уровень синфазной составляющей входного сигнала от 0,5 В до VDD–0,5 В
– Размах входного и выходного напряжения от 0,5 В до VDD–0,5 В
– Напряжение смещения нуля не более 5,0 мВ
– Частота единичного усиления 1 МГц
– Скорость нарастания выходного сигнала 2 В/мкс
– Диапазон напряжения питания от 3,3 В до 5,0 В
– Ток потребления (один ОУ) не более 1 мА
