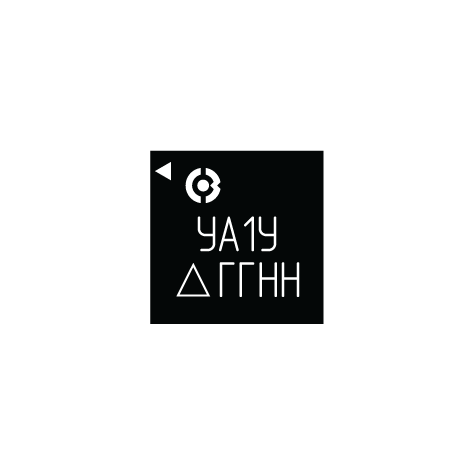

К1393УА1У

К1393УА1У

Счетверенный ОУ общего применения

Микросхема К1393УА1У – счетверенный ОУ общего применения.

В микросхеме реализовано два сигнала включения (EN1 и EN2), что позволяет задействовать только необходимое количество ОУ (2 или 4).

Номер ТУ

КФЦС.431000.001ТУ
спецификация КФЦС.431130.001.01СП

Тип корпуса

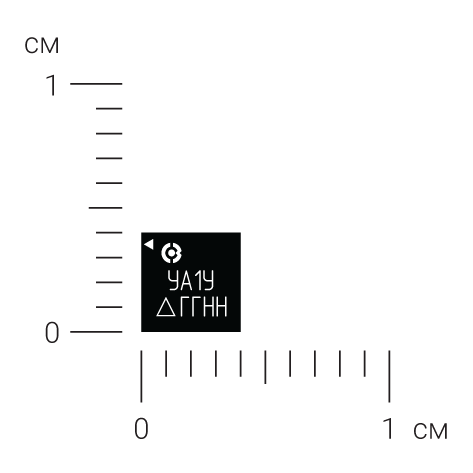

QFN16

Статус

Перспективная разработка
Опытные образцы — 1 квартал 2026 г.

Температурный диапазон

от –45°С до +85°С

Характеристики

Коэффициент усиления не менее 90 дБ
Уровень синфазной составляющей входного сигнала от 0,5 В до VDD–0,5 В
Размах входного и выходного напряжения от 0,5 В до VDD–0,5 В
Напряжение смещения нуля не более 5,0 мВ
Частота единичного усиления 1 МГц
Скорость нарастания выходного сигнала 2 В/мкс
Диапазон напряжения питания от 3,3 В до 5,0 В
Ток потребления (один ОУ) не более 1 мА

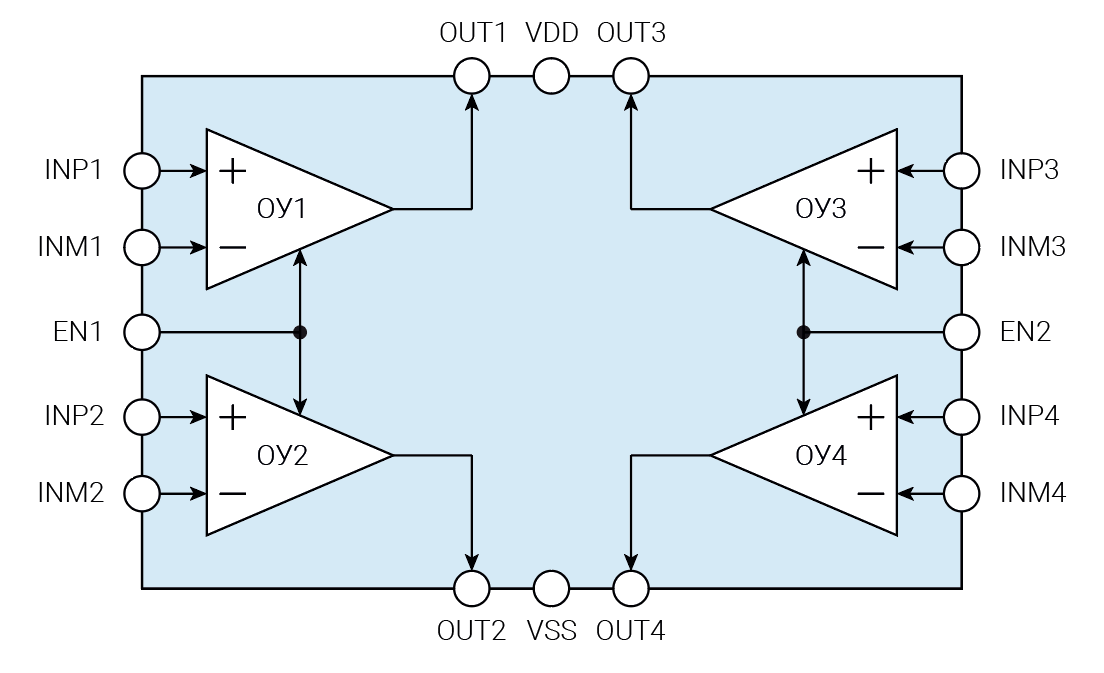

Структурная схема
