К1393УА3Т

К1393УА3Т

Сдвоенный высоковольтный операционный усилитель

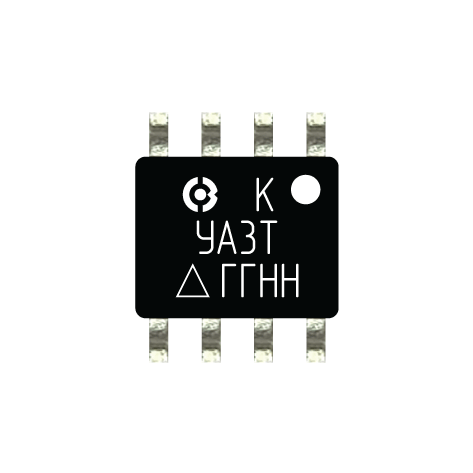

Микросхема К1393УА3Т – сдвоенный высоковольтный операционный усилитель.

Номер ТУ

КФЦС.431000.001ТУ
спецификация КФЦС.431130.001.01СП

Тип корпуса
Статус

Перспективная разработка
Опытные образцы — 1 квартал 2026 г.

Температурный диапазон

от –45°С до +85°С

Характеристики

Коэффициент усиления 110 дБ
Уровень синфазной составляющей входного сигнала от 3,0 В до VDD–3,0 В
Размах входного и выходного напряжения от 3,0 В до VDD–3,0 В
Напряжение смещения нуля не более 6,0 мВ
Частота единичного усиления 8 МГц
Скорость нарастания выходного сигнала 500 В/мкс
Диапазон напряжения питания VDD:
•  от 18 В до 30 В (одноплярное питание)
•  от ± 9 В до ± 15 В (двухполярное питание)
Ток потребления не более 10 мА

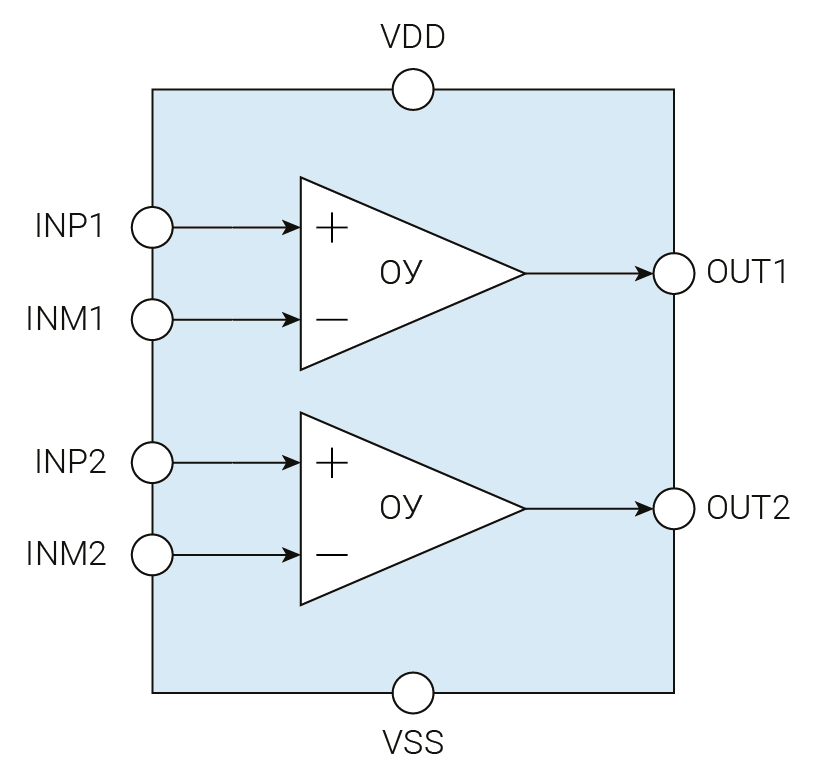

Структурная схема
