5400ТР045-030

Документация

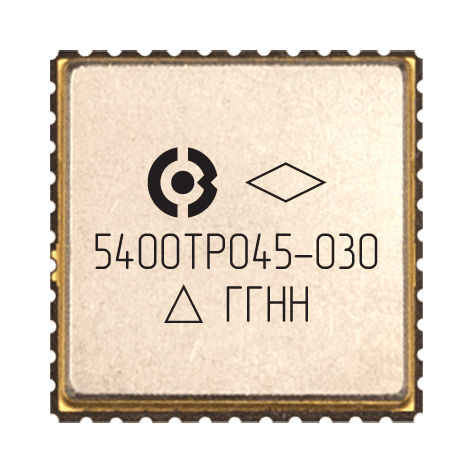

5400ТР045-030

Низковольтный аналоговый 32-x канальный мультиплексор с функцией «разрешения»

Микросхема 5400TP045-030 представляет собой низковольтный 32-х канальный аналоговый мультиплексор с дешифратором. ИМС осуществляет коммутацию одного из 32-х входов на общий выход в соответствии с управляющими сигналами A4, A3, A2, A1, A0. В микросхеме реализована функция «разрешения»: при EN = «0» все ключи закрыты вне зависимости от состояния управляющих выводов A4, A3, A2, A1, A0.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.001-030Д16

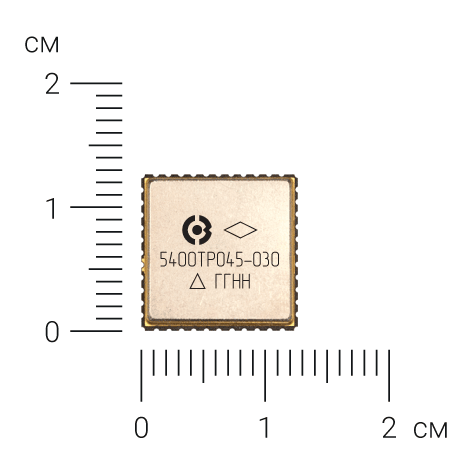

Тип корпуса
Статус разработки

Серийно освоена
Включена в Перечень ЭКБ

Температурный диапазон

от –60°С до +125°С

Характеристики

Однополярное включение:
напряжение питания VDDA = 5,0 В;
Двухполярное включение:
положительное напряжение питания VDDA = 2,5 В;
отрицательное напряжение питания VSSA = –2,5 В.
Коммутируемое напряжение от VSSA – 0,3 до VDDA + 0,3;
Сопротивление открытого ключа 25 Ом;
Задержка переключения 25 нс;
Коммутируемый ток не более 20 мА;
Ток утечки закрытого ключа не более 0,3 мкА.

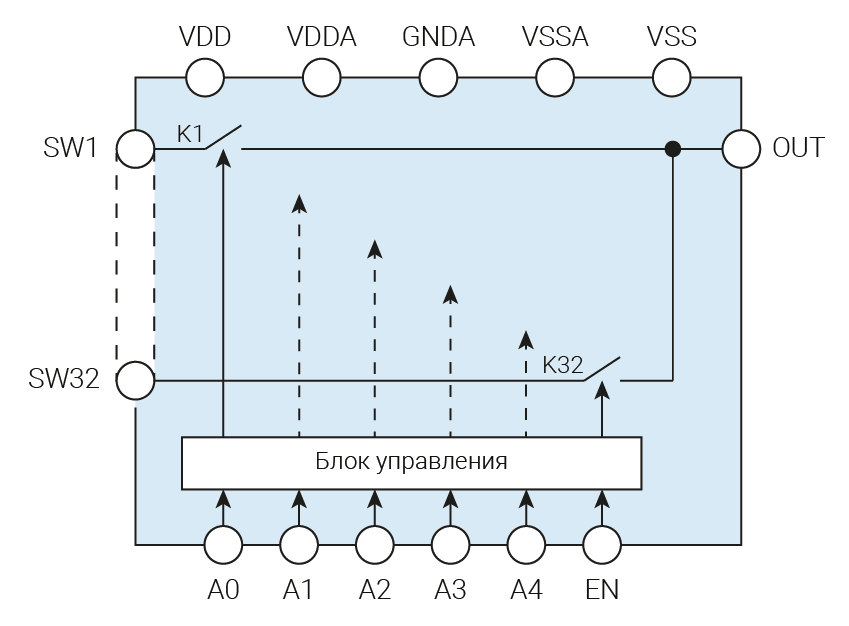

Структурная схема

Документация

Спецификация 5400ТР045-030 (Версия 2.0 от 10.05.2023)
