5400ТР045А-030

Документация

Спецификация 5400ТР045А-030 (Версия 2.0 от 10.05.2022).pdf

Размер файла - 615.24Kb

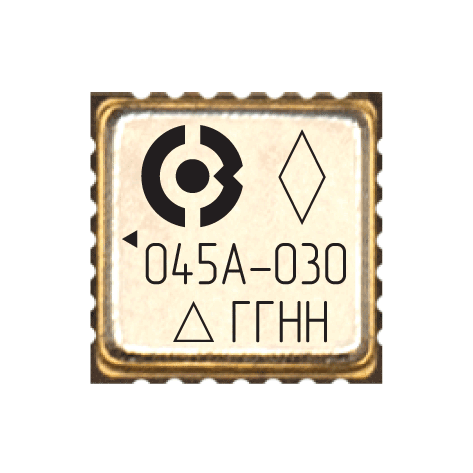

5400ТР045А-030

Низковольтный аналоговый мультиплексор 16:1

Микросхема 5400TP045А-030 осуществляет коммутацию одного из 16-ти входов на общий выход в соответствии с управляющими сигналами A4, A3, A2, A1. В микросхеме реализована функция «разрешения»: при EN = «0» все ключи закрыты вне зависимости от состояния управляющих выводов A4, A3, A2, A1.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-030Д16

Тип корпуса

5400ТР045А-030: МК 5123.28-1.01
5400ТР045В-030: 5102.28-1 К (QFN28)

Статус разработки

Серийно освоена
Включена в Перечень ЭКБ

Температурный диапазон

5400ТР045А-030: от –60°С до +125°С
5400ТР045В-030: от –60°С до +100°С

Характеристики

Однополярное включение:
напряжение питания VDDA = 5,0 В;
Двухполярное включение:
положительное напряжение питания VDDA = 2,5 В;
отрицательное напряжение питания VSSA = –2,5 В.
Коммутируемое напряжение от VSSA – 0,3 до VDDA + 0,3;
Сопротивление открытого ключа 25 Ом;
Задержка переключения 25 нс;
Коммутируемый ток не более 20 мА;
Ток утечки закрытого ключа не более 0,3 мкА.

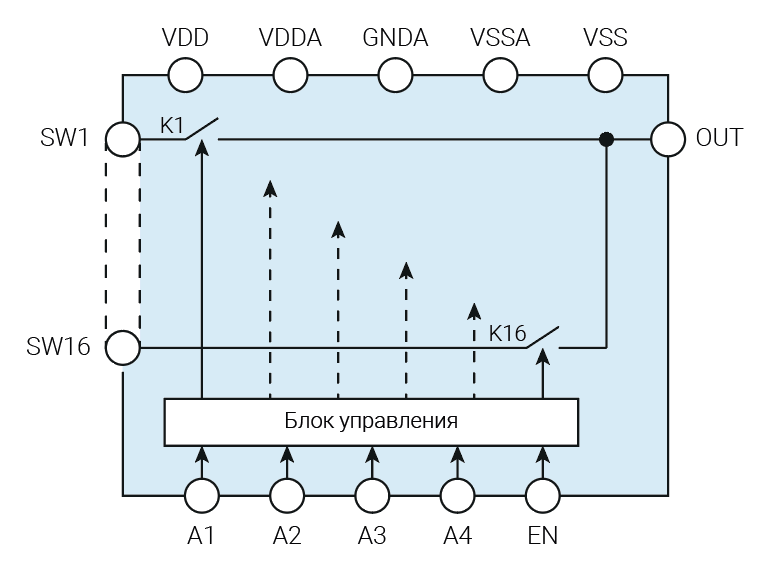

Структурная схема

Документация

Спецификация 5400ТР045А-030 (Версия 2.0 от 10.05.2022)
