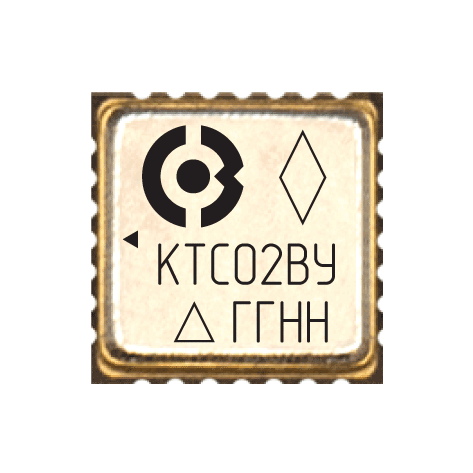

К5400ТС02ВУ
К5400ТС02ВУ
Счетверенный высоковольтный аналоговый мультиплексор 2:1

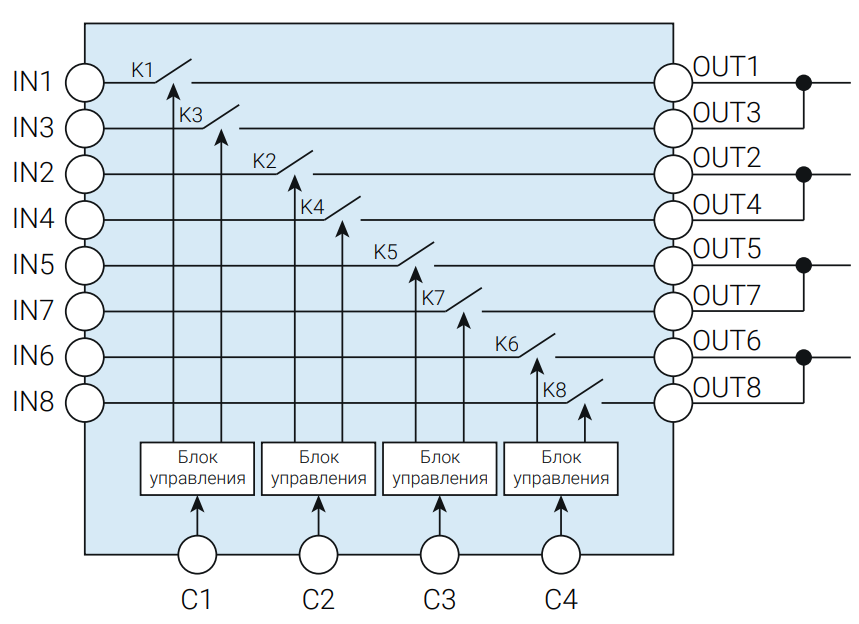

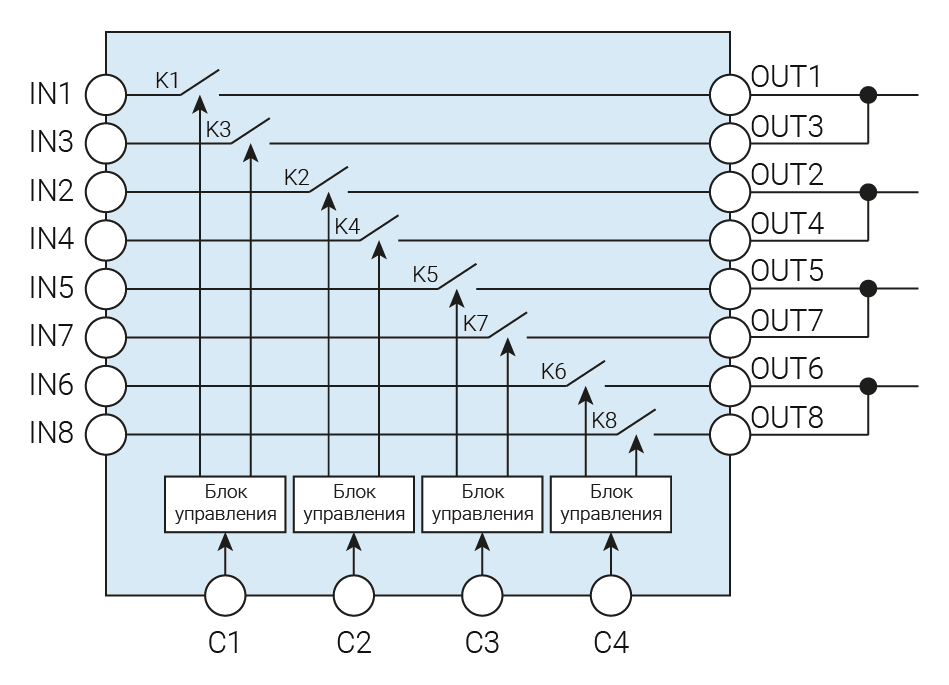

Микросхема К5400ТС02ВУ осуществляет коммутацию одного из 2-х входов на общий выход в соответствии с управляющим сигналом С1. В микросхеме реализовано 4 мультиплексора 2:1.
Старое обозначение 5400ТС02В5.
Сначала будет освоена ОТК версия К5400ТС02ВУ, далее 5400ТС02В5.
Сначала будет освоена ОТК версия К5400ТС02ВУ, далее 5400ТС02В5.
Номер ТУ
КФЦС.431000.001ТУ
КФЦС.431260.034.01СП
Тип корпуса
Статус разработки
Опытные образцы
Ведется серийное освоение
Температурный диапазон
от –60°С до +125°С
Характеристики
Диапазон положительного напряжения питания VDDA от +5,0 В до +15 В
Диапазон отрицательного напряжения питания VSSA от –15 В до –5,0 В
Коммутируемое напряжение от VSSA до VDDA
Коммутируемый ток 2,5 мА
Сопротивление открытого ключа 40 Ом
Время открытия ключа 170 нс
Ток утечки закрытого ключа 0,02 нА
