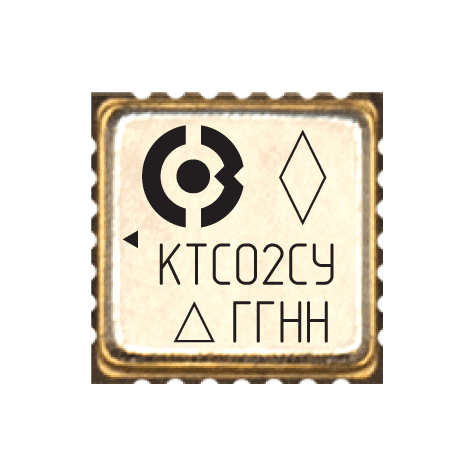

5400ТС02С5

5400ТС02С5

Сдвоенный высоковольтный аналоговый мультиплексор 4:1

Микросхема 5400ТС02С5 осуществляет коммутацию одного из 4-х входов на общий выход в соответствии с управляющими сигналами С1, С2. В микросхеме реализована функция «разрешения»: при C3 = «0» все ключи закрыты вне зависимости от состояния управляющих выводов С1, С2. В микросхеме реализовано 2 мультиплексора 4:1.

Микросхема переименована в 5400ТС02C5 (ранее 5400ХС025-10) без изменения функционала.

Номер ТУ

АЕНВ.431260.866ТУ

Тип корпуса
Статус разработки

Опытные образцы
Ведется серийное освоение

Температурный диапазон

от –60°С до +125°С

Характеристики

Диапазон положительного напряжения питания VDDA от +5,0 В до +15 В
Диапазон отрицательного напряжения питания VSSA от –15 В до –5,0 В
Коммутируемое напряжение от VSSA до VDDA
Коммутируемый ток 2,5 мА
Сопротивление открытого ключа 40 Ом
Время открытия ключа 170 нс
Ток утечки закрытого ключа 0,02 нА

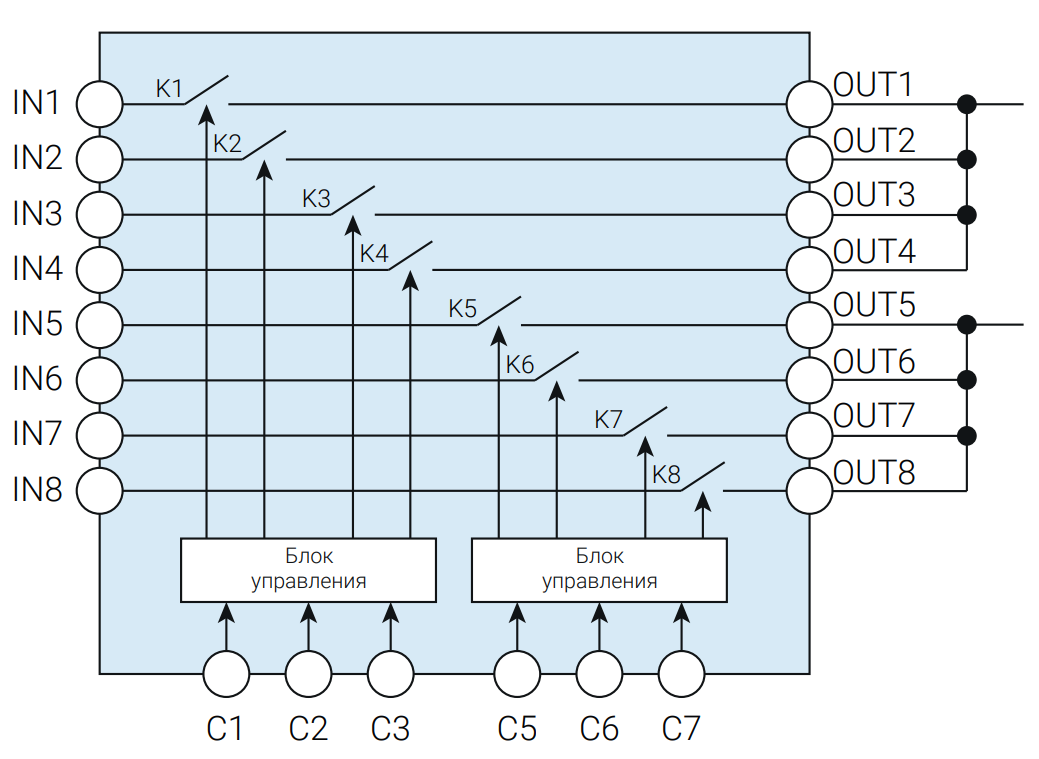

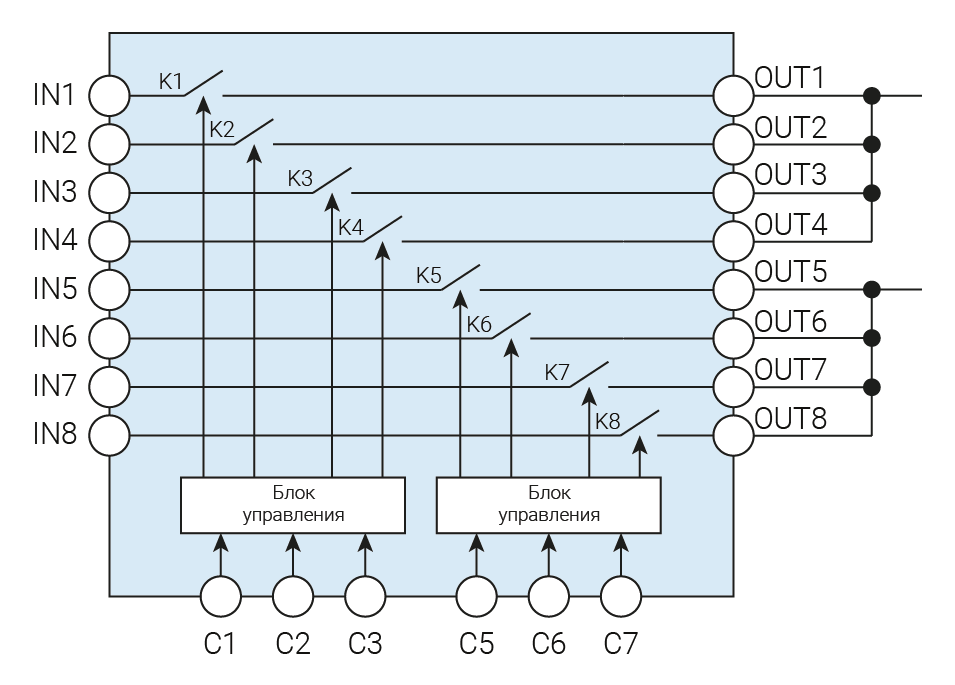

Структурная схема
