5400ИП015

5400ИП015

Высоковольтный 32-х канальный мультиплексор

Микросхема 5400ИП015 представляет собой высоковольтный 32-х канальный аналоговый коммутатор с дешифратором. ИМС осуществляет коммутацию одного из 32-х входов на общий выход в соответствии с управляющими сигналами A4, A3, A2, A1, A0. Диапазон коммутируемого напряжения от VSSA до VDDA. В микросхеме реализована функция «разрешения»: при EN = «0» все ключи закрыты вне зависимости от  состояния управляющих выводов A4, A3, A2, A1, A0.

Номер ТУ

Присваивается

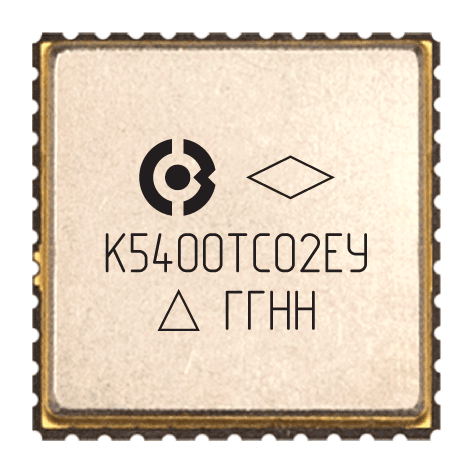

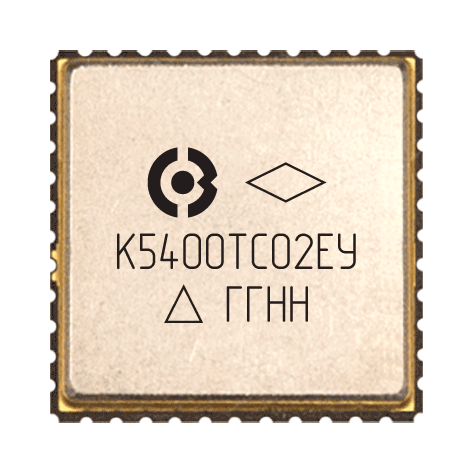

Тип корпуса

5142.48-А
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Исследование опытных образцов

Температурный диапазон

от –60°С до +125°С

Характеристики

Диапазон положительного напряжения питания VDDA = +9,0… +15 В
Диапазон отрицательного напряжения питания VSSA = –15… –9,0 В
Коммутируемое напряжение от VSSA до VDDA
Сопротивление открытого ключа 100 Ом;
Время включения 350 нс;
Ток утечки закрытого ключа 10 нА

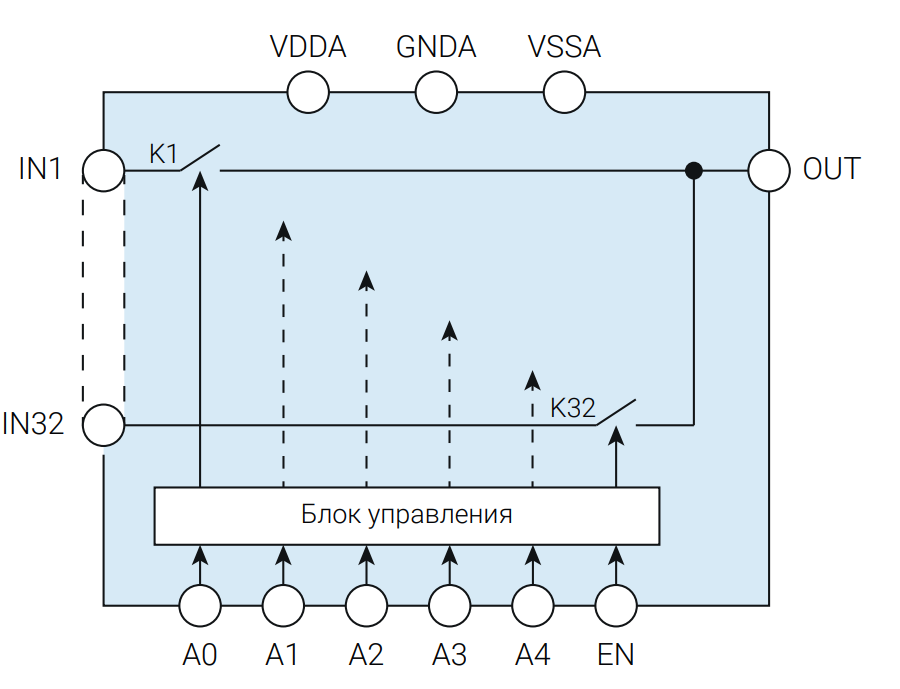

Структурная схема
