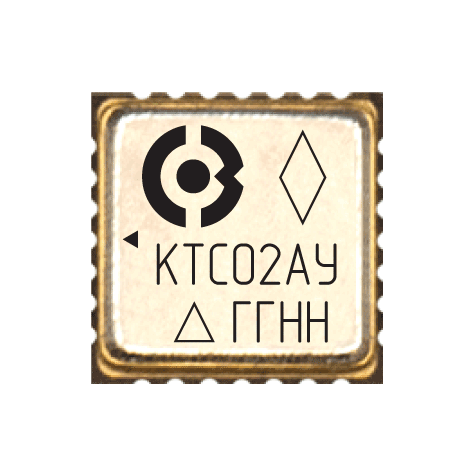

К5400ТС02АУ

Высоковольтный аналоговый мультиплексор 8:1

Микросхема К5400ТС02АУ – высоковольтный аналоговый мультиплексор 8:1. ИМС осуществляет коммутацию одного из входов на общий выход в соответствии с управляющими сигналами С1, С2, С3. Диапазон коммутируемого напряжения от VSSA до VDDA. В микросхеме реализован сигнал «разрешения»: при C4 = «0» все ключи закрыты вне зависимости от состояния управляющих выводов С1, С2, С3.

Микросхема переименована в К5400ТС02АУ из 5400ХС025-03 без изменения функционала.

Номер ТУ

КФЦС.431000.001ТУ
КФЦС.431260.034.01СП

Тип корпуса
Статус разработки

Исследование опытных образцов

Температурный диапазон

от –60°С до +125°С

Характеристики

Диапазон положительного напряжения питания VDDA = +5,0 В …+15 В
Диапазон отрицательного напряжения питания VSSA = –15 В …–5,0 В
Сопротивление открытого ключа
   при VDDA = 15 В; VSSA = –15 В: 40 Ом;
   при VDDA = 5,0 В; VSSA = –5,0 В: 80 Ом;
Время открытия ключа
   при VDDA = 15 В; VSSA = –15 В: 170 нс;
   при VDDA = 5,0 В; VSSA = –5,0 В: 400 нс;
Коммутируемое напряжение от VSSA до VDDA
Коммутируемый ток 2,5 мА

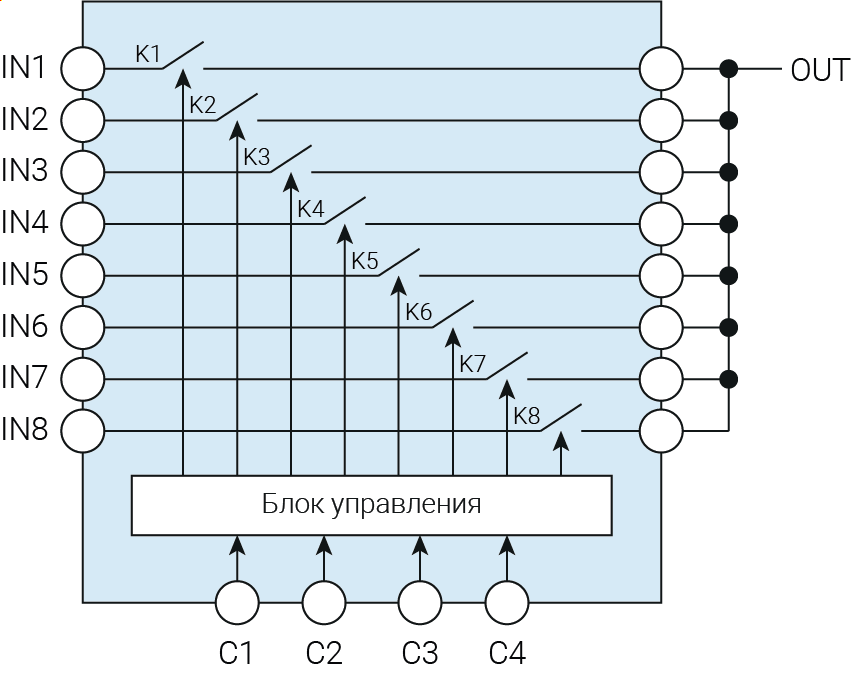

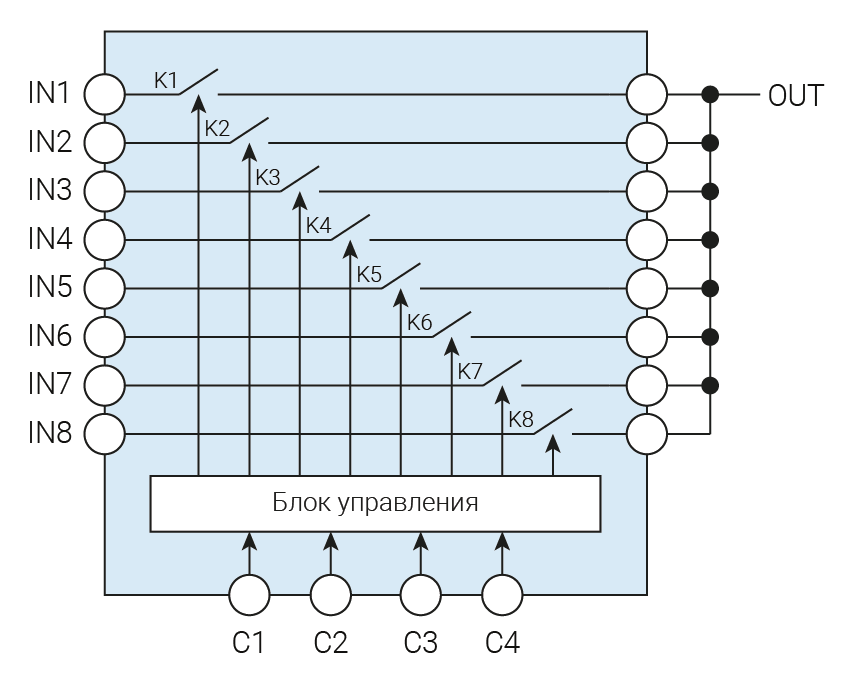

Структурная схема
