К5400ТС02У

Документация

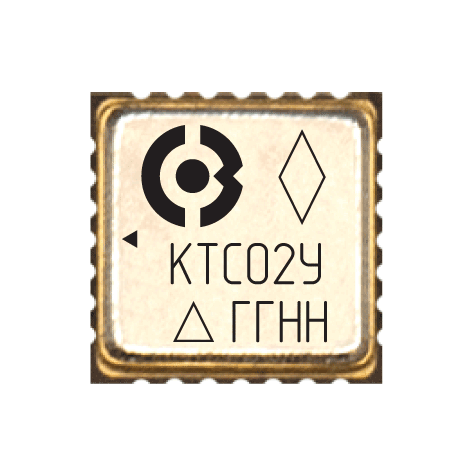

К5400ТС02У

8 высоковольтных аналоговых ключей с индивидуальным управлением

Микросхема К5400ТС02У – 8 высоковольтных аналоговых ключей с индивидуальным управлением. ИМС осуществляет коммутацию одного из ключей в соответствии с управляющим сигналом. Диапазон коммутируемого напряжения от VSSA до VDDA.

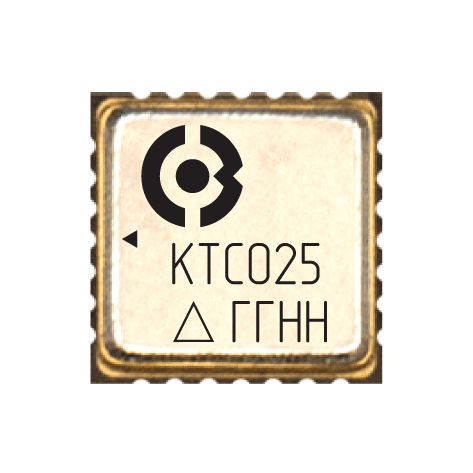

Микросхема переименована в К5400ТС02У из 5400ХС025-00 без изменения функционала.

Номер ТУ

КФЦС.431000.001ТУ
КФЦС.431260.034.01СП

Тип корпуса
Статус разработки

Исследование опытных образцов

Температурный диапазон

от –60°С до +125°С

Характеристики

Диапазон положительного напряжения питания VDDA = +5,0 В …+15 В
Диапазон отрицательного напряжения питания VSSA = –15 В …–5,0 В
Сопротивление открытого ключа
   при VDDA = 15 В; VSSA = –15 В: 40 Ом
   при VDDA = 5,0 В; VSSA = –5,0 В: 80 Ом
Время открытия ключа
   при VDDA = 15 В; VSSA = –15 В: 90 нс
   при VDDA = 5,0 В; VSSA = –5,0 В: 165 нс
Коммутируемое напряжение от VSSA до VDDA
Коммутируемый ток 2,5 мА

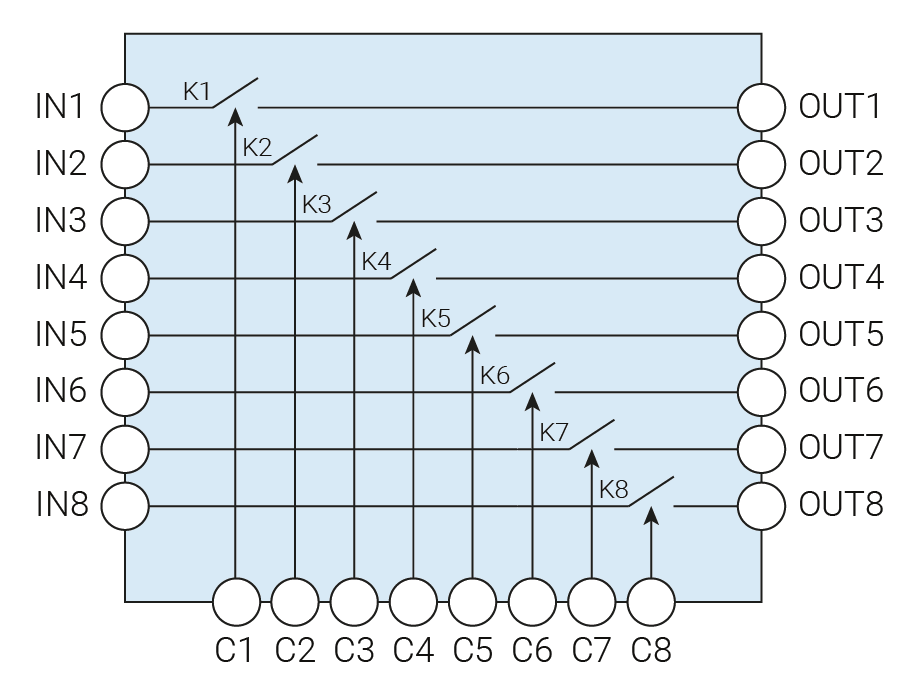

Структурная схема
