Низковольтный программируемый интегральный ключ

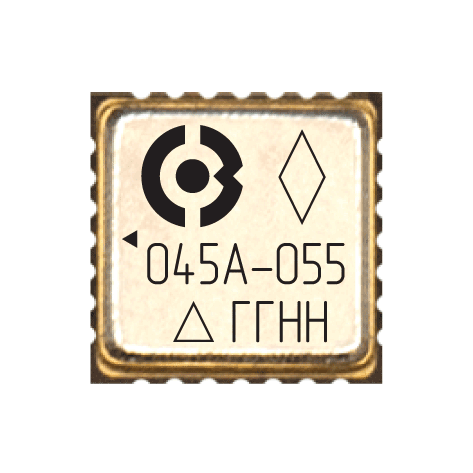

Микросхема 5400ТР045А-055 – 8 аналоговых ключей с программируемой пользователем схемой управления. После программирования ИМС готова к работе при включении питания, времени на загрузку не требуется. Варианты реализуемых схем управления: независимое управление ключами с произвольного входа, включая возможность группирования; мультиплексирование 2:1, 4:1, 8:1 с управлением по независимым каналам; инвертированное управление; фильтрация помех; регистр защелка; произвольная логическая функция; комбинации перечисленных возможностей

Характеристики

Напряжение питания: 5,0 В ± 5% 3,3 В ± 5% ±2,5 В ± 5%
Коммутируемое напряжение от VSSA до VDDA
Время открытия ключа 50 нс
Сопротивление открытого ключа
    7,0 Ом (при напряжении питания 5,0 В)
    14 Ом (при напряжении питания 3,3 В)
Коммутируемый ток 40 мА
Полоса пропускания коммутируемого сигнала 28 МГц
Ток утечки закрытого ключа не более 6,0 нА
Ток потребления 100 мкА

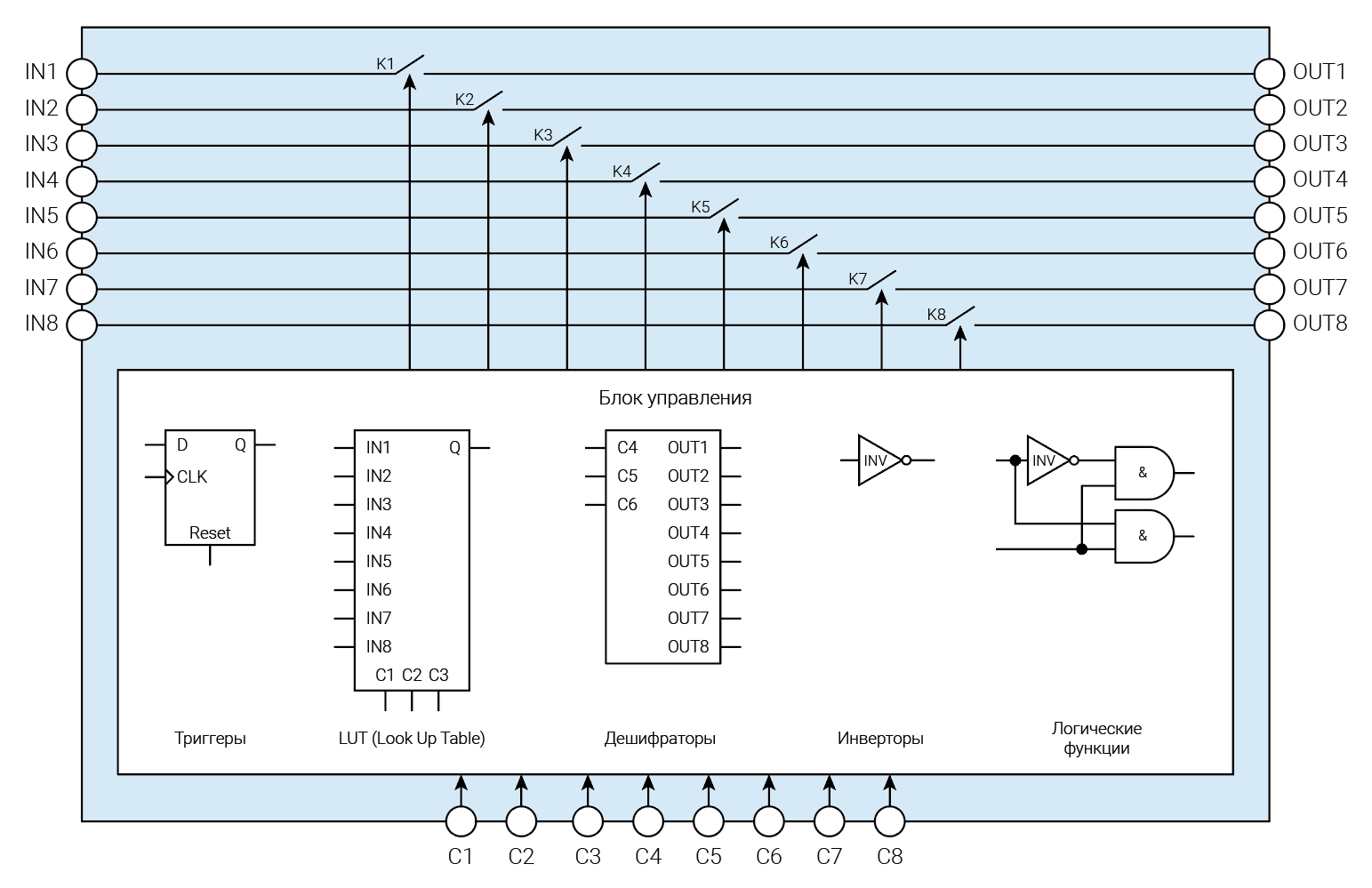

Структурная схема
