Низковольтный программируемый интегральный ключ с функцией «холодный резерв»

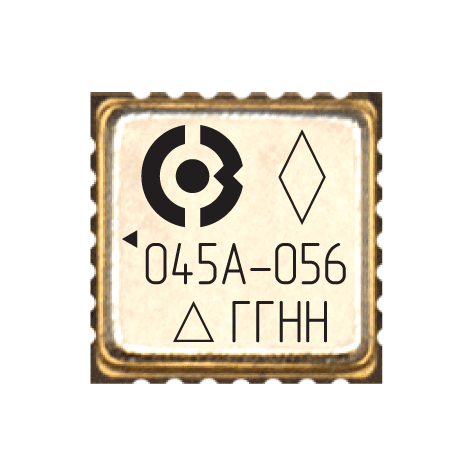

Микросхема 5400ТР045А-056 – 8 аналоговых ключей с программируемой пользователем схемой управления. Варианты реализуемых схем управления: независимое управление ключами с произвольного входа, включая возможность группирования; мультиплексирование 2:1, 4:1, 8:1 с управлением по независимым каналам; инвертированное управление; фильтрация помех; регистр защелка; произвольная логическая функция; комбинации перечисленных возможностей. Реализована функция «холодный резерв»: при подключении резервные элементы не несут нагрузки и не влияют на работу основных компонентов

Характеристики

Напряжение питания: 5,0 В ± 5% 3,3 В ± 5% ±2,5 В ± 5%
Коммутируемое напряжение от VSSA до VDDA
Время открытия ключа 50 нс
Сопротивление открытого ключа
    100 Ом (при напряжении питания 5,0 В)
    180 Ом (при напряжении питания 3,3 В)
Коммутируемый ток 10 мА
Полоса пропускания коммутируемого сигнала 28 МГц
Ток утечки закрытого ключа не более 6,0 нА
Ток потребления 100 мкА

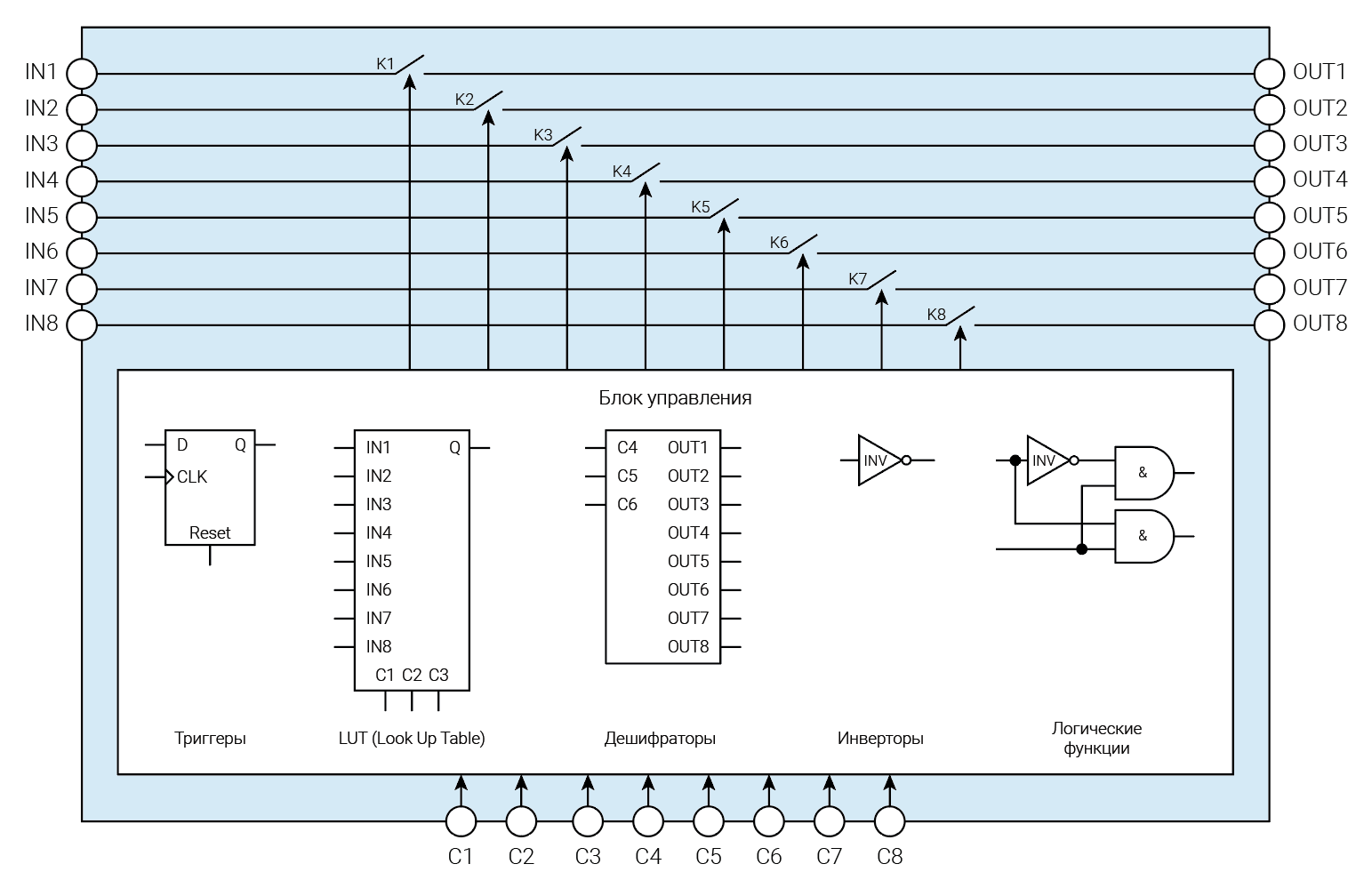

Структурная схема
