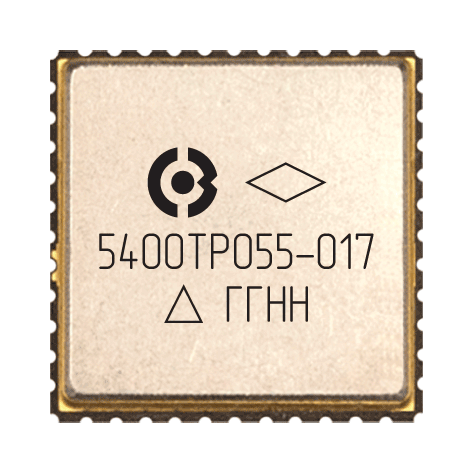

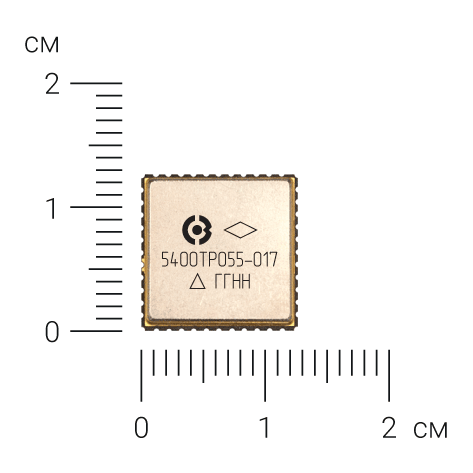

5400ТР055-017
Высоковольтный аналоговый мультиплексор 32:1 с функцией «холодный резерв»
Микросхема 5400TP055-017 осуществляет коммутацию одного из 32-х входов на общий выход в соответствии с управляющими сигналами A4, A3, A2, A1, A0.
В микросхеме реализована функция «разрешения»: при EN = «0» все ключи закрыты вне зависимости от состояния управляющих выводов A4, A3, A2, A1, A0.
В микросхеме реализована функция «холодный резерв»: при подключении резервные элементы не несут нагрузки и не влияют на работу основных компонентов.
АЕНВ.431260.364ТУ
карта заказа КФЦС.431260.004-017Д16
Серийно освоена
Включена в Перечень ЭКБ
от –60°С до +125°С
Характеристики
Коммутируемое напряжение от VSSA + 3,0 В до VDDA – 1,0 В
Сопротивление открытого ключа:
• 230 Ом при VDDA = +15 В; VSSA = –15 В
• 240 Ом при VDDA = +5,0 В; VSSA = –5,0 В
Время открытия ключа:
• 350 нс при VDDA = +15 В; VSSA = –15 В
• 300 нс при VDDA = +5,0 В; VSSA = –5,0 В
Коммутируемый ток 2,0 мА
Ток утечки закрытого ключа 0,7 нА
Диапазон положительного напряжения питания VDDA от 5,0 В до 15 В
Диапазон отрицательного напряжения питания VSSA от –15 В до –5,0 В
Ток потребления:
• 3,9 мА по VDDA
• 1,2 мА по VSSA

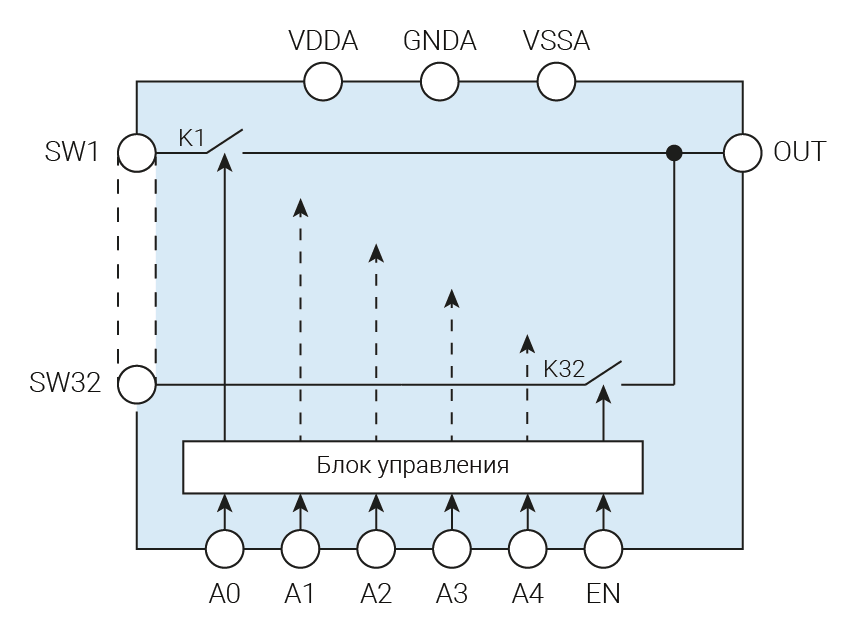

Структурная схема
