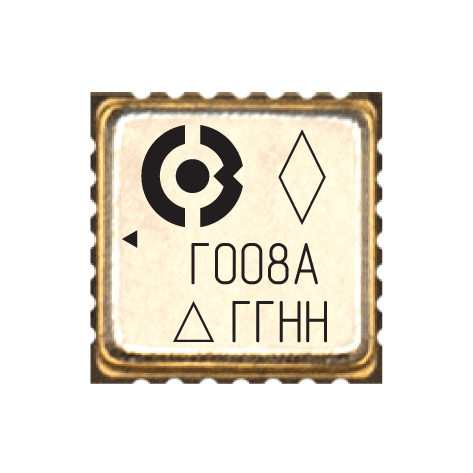

5400ТР055А-008
Высоковольтный программируемый интегральный ключ

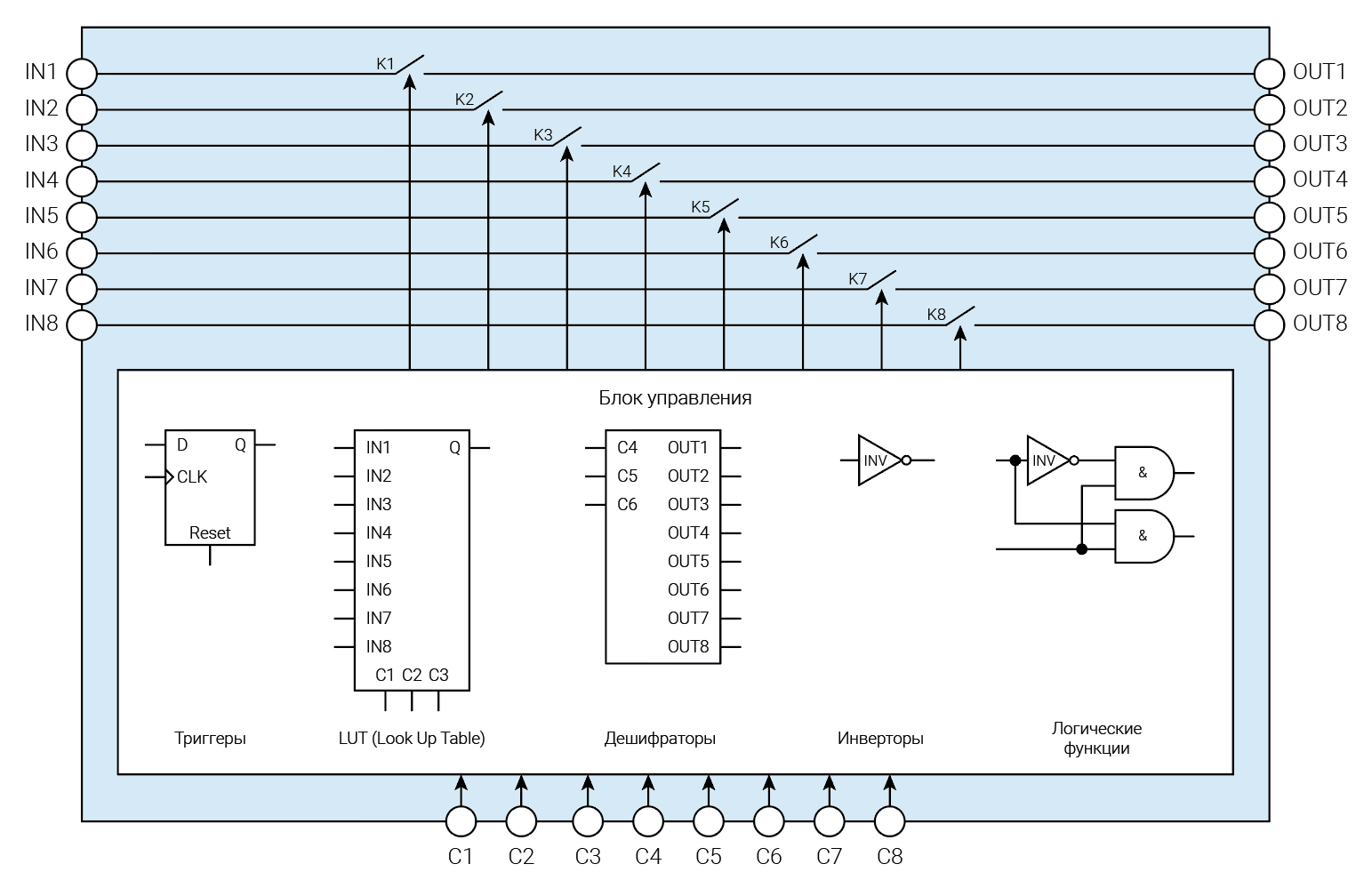

Микросхема 5400ТР055А-008 – 8 аналоговых ключей с программируемой пользователем схемой управления. После программирования ИМС готова к работе при включении питания, времени на загрузку не требуется. Варианты реализуемых схем управления: независимое управление ключами с произвольного входа, включая возможность группирования; мультиплексирование 2:1, 4:1, 8:1 с управлением по независимым каналам; инвертированное управление; фильтрация помех; регистр защелка; произвольная логическая функция; комбинации перечисленных возможностей. Варианты программирования логики управления идентичны микросхемам 590КН4, 590КН5, 590КН6, ADG408, ADG409 и т.д.
АЕНВ.431260.364ТУ
карта заказа КФЦС.431260.005-008Д16
Опытные образцы
Ведется серийное освоение
от –60°С до +125°С
Характеристики
Диапазон положительного напряжения питания VDDA от 9,0 В до 15 В
Диапазон отрицательного напряжения питания VSSA от –15 В до –9,0 В
Коммутируемое напряжение от VSSA+1,5 В до VDDA–1,5 В
Время открытия ключа 150 нс
Сопротивление открытого ключа 100 Ом
Коммутируемый ток 10 мА
Ток утечки закрытого ключа не более 6,0 нА
