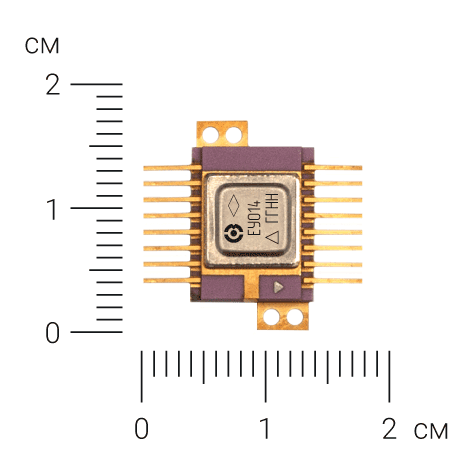

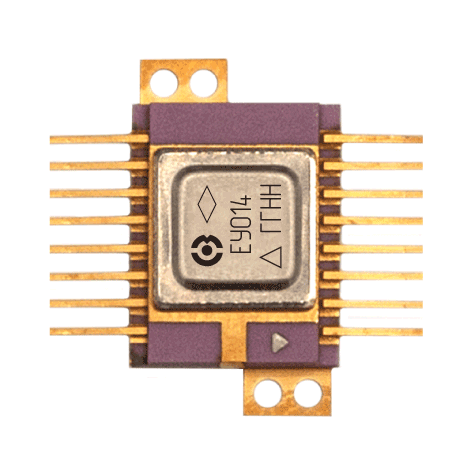

1393ЕУ014

1393ЕУ014

9,0...20 В; 2,4 А; 260 кГц контроллер понижающего импульсного преобразователя напряжения с интегрированным силовым ключом

Микросхема 1393ЕУ014 представляет собой контроллер понижающего импульсного преобразователя напряжения с интегрированным силовым ключом. Микросхема предназначена для систем, работающих в диапазоне входного напряжения от 9,0 до 20 В. Выходное напряжение настраивается внешним резистивным делителем в диапазоне от 1,0 до 16 В. Предельно-допустимый ток нагрузки до 2,4 А. Выходной каскад имеет тепловую защиту и ограничитель тока для защиты ИМС от некорректной работы. В микросхеме реализован переход в режим работы с низким энергопотреблением (режим «shutdown»).

Номер ТУ

АЕНВ.431420.153ТУ

Тип корпуса

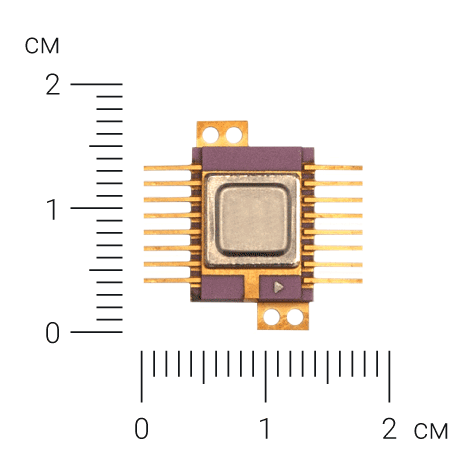

4112.16-15.01  (Скачать STEP-модель)

Состояние разработки

Серийно освоена

Температурный диапазон

от –60°С до +85°С

Стойкость к СВВФ

Характеристики

Диапазон входного напряжения 9,0 ... 20 В;
Диапазон выходного напряжения 1,0 ... 16 В;
Ток нагрузки 2,4 А;
Сопротивление открытого ключа 0,3 Ом;
Частота внутреннего генератора 260 кГц;
Режим ожидания («shutdown»);
Функция плавного запуска («Soft start»);
Сигнал установки выходного напряжения («Power good»);
Настраиваемый уровень ограничиваемого тока;
Контроль уровня входного напряжения;
Защита от перегрева.

Структурная схема
