5400ТР045А-033

5400ТР045А-033

3,0...5,5 В; 150 мА линейный регулятор напряжения с температурной защитой и функцией ограничения тока

Микросхема 5400ТР045А-033 представляет собой линейный регулятор напряжения регулируемой положительной полярности. Микросхема работает при входных напряжениях от 3,0 до 5,5 В с настраиваемым выходным напряжением от 1,2 до 5,0 В и током нагрузки до 150 мА. Настройка выходного напряжения осуществляется с помощью внешнего резистивного делителя. Выходной каскад имеет тепловую защиту и ограничитель тока для защиты ИМС от некорректных условий работы. В микросхеме реализована функция защиты от низкого напряжения питания: при уменьшении напряжения ниже заданного уровня, выход микросхемы переключается в 0 В.

Микросхема является функциональным аналогом ADP150 (ф.Analog Devices).

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-033Д16

Тип корпуса

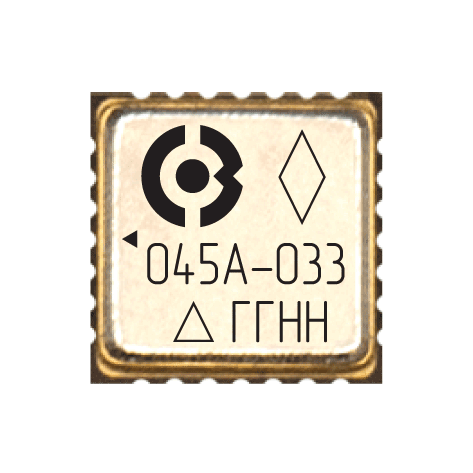

5123.28-1.01  (Скачать STEP-модель)

Состояние разработки

Серийно освоена

Температурный диапазон

от –60°С до +125°C

Характеристики

Диапазон входного напряжения 3,0 ... 5,5 В;
Диапазон выходного напряжения 1,2 ... 5,0 В;
Падение напряжения вход-выход не более 500 мВ;
Выходной ток нагрузки 150 мА;
Настраиваемый уровень ограничиваемого тока;
Настраиваемое значение выходного напряжения;
Функция защиты от низкого напряжения питания;
Защита от перегрева.

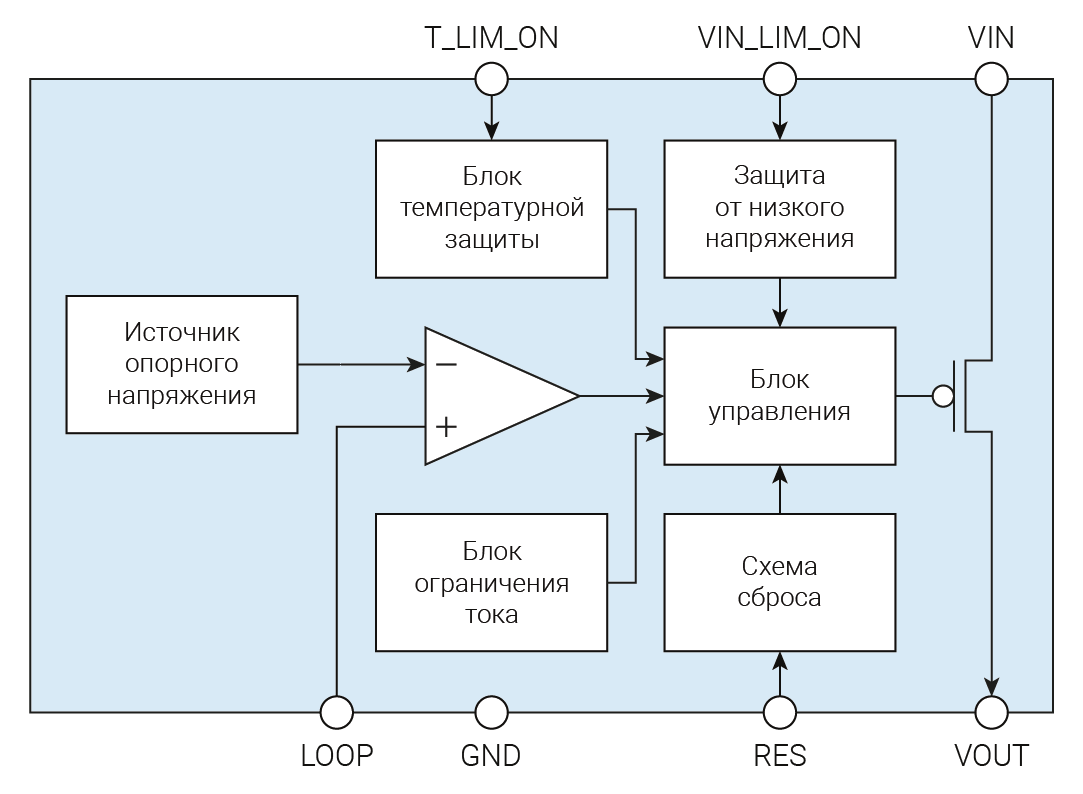

Структурная схема
