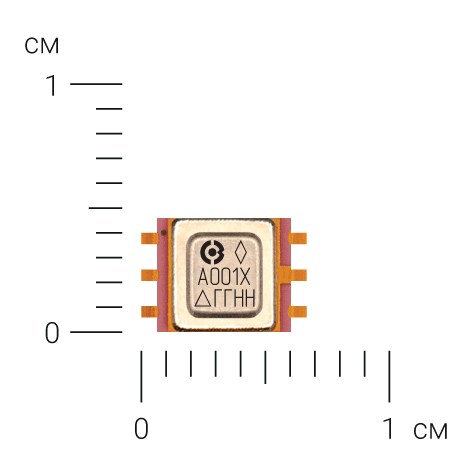

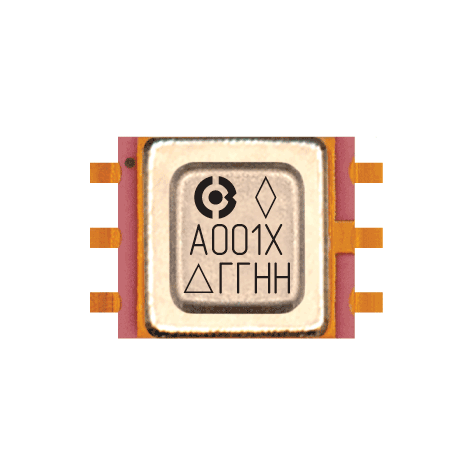

4,5...5,5 В; 100 мА линейный регулятор напряжения с температурной защитой и функцией ограничения тока

Микросхема 5400ТР125-001 представляет собой линейный регулятор напряжения положительной полярности. Линейный регулятор работает при входных напряжениях от 4,5 В до 5,5 В с фиксированным набором выходных напряжений: 1,2 В; 1,8 В; 2,5 В; 3,3 В и током нагрузки до 100 мА. Выходное напряжение выбирается при заказе. Выходной каскад имеет тепловую защиту и ограничитель тока для защиты ИМС от некорректных условий работы. При превышении температуры силовой выходной транзистор закрывается, выход микросхемы переключается в 0 В.

Микросхема является функциональным аналогом ADP150 (ф. Analog Devices).

Характеристики

Диапазон входного напряжения 4,5 ... 5,5 В;
Выходное напряжение VOUT:
1,2 В (микросхема 5400ТР125-001-1.2);
1,8 В (микросхема 5400ТР125-001-1.8);
2,5 В (микросхема 5400ТР125-001-2.5);
3,3 В (микросхема 5400ТР125-001-3.3).
Предельный ток нагрузки 100 мА;
Ограничение выходного тока;
Защита от перегрева.

Информация для заказа

Наименование	Описание
5400ТР125-001–1.2	Микросхема с выходным напряжением 1,2 В
5400ТР125-001–1.8	Микросхема с выходным напряжением 1,8 В
5400ТР125-001–2.5	Микросхема с выходным напряжением 2,5 В
5400ТР125-001–3.3	Микросхема с выходным напряжением 3,3 В

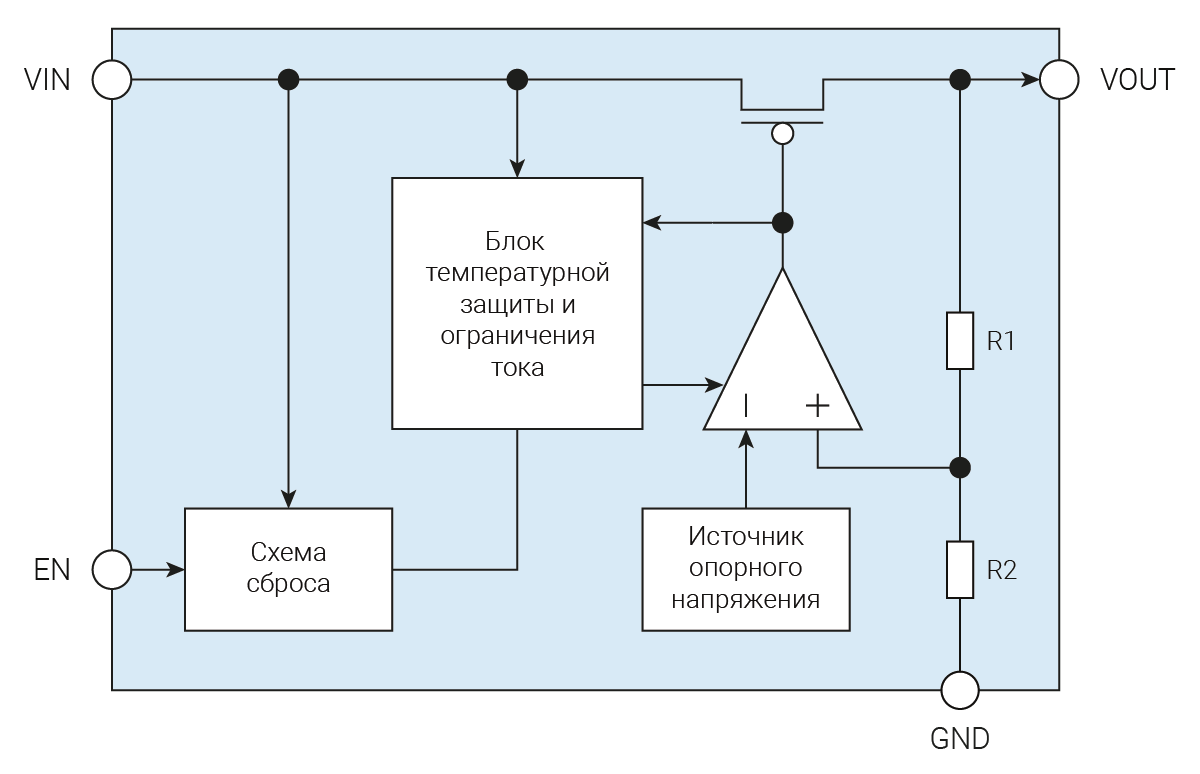

Структурная схема
