5400ТР125-002

5400ТР125-002

Супервизор 3,3 В; 5,0 В с компаратором сбоя питания

Микросхема 5400TP125-002 представляет собой супервизор с компаратором сбоя питания. Микросхема предназначена для контроля напряжения питания 3,3 В или 5,0 В. Тип выхода – инверсный открытый сток. Порог срабатывания и время сброса выбирается при заказе и настраивается на этапе производства.

В микросхеме реализован компаратор сбоя питания для контроля произвольного уровня напряжения. Настройка контролируемого напряжения срабатывания осуществляется с помощью внешних резисторов.

Микросхема является функциональным аналогом ADM707 (ф. Analog Devices).

Номер ТУ

АЕНВ.431260.659ТУ
​карта заказа КФЦС.431260.015-002Д16

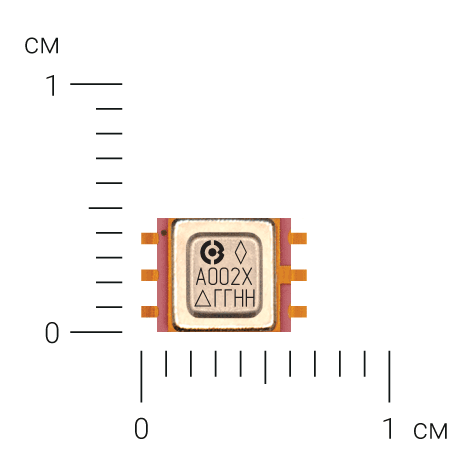

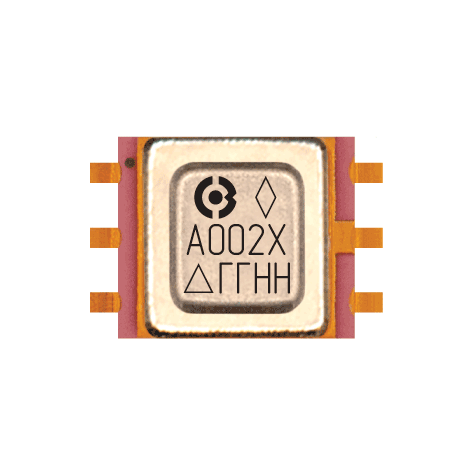

Тип корпуса

5221.6-1
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Серийно освоена
Включена в Перечень ЭКБ

Температурный диапазон

от –60°С до +125°С

Характеристики

Диапазон входного напряжения VDD = 2,7 В … 5,5 В
Напряжение срабатывания:
• 3,06 В (5400ТР125-002-3.06-50(100,200)-1)
• 4,65 В (5400ТР125-002-4.65-50(100,200)-1)
Время срабатывания 25 мкс
Время сброса:
• 50 мс (5400ТР125-002-3.06(4.65)-50-1)
• 100 мс (5400ТР125-002-3.06(4.65)-100-1)
• 200 мс (5400ТР125-002-3.06(4.65)-200-1)
Тип выхода – инверсный открытый сток

Информация для заказа

Наименование Описание
5400ТР125-002–3.06–50–1 Микросхема с напряжением срабатывания 3,06 В, временем сброса 50 мс, типом выхода – инверсный открытый сток
5400ТР125-002–3.06–100–1 Микросхема с напряжением срабатывания 3,06 В, временем сброса 100 мс, типом выхода – инверсный открытый сток
5400ТР125-002–3.06–200–1 Микросхема с напряжением срабатывания 3,06 В, временем сброса 200 мс, типом выхода – инверсный открытый сток
5400ТР125-002–4.65–50–1 Микросхема с напряжением срабатывания 4,65 В, временем сброса 50 мс, типом выхода – инверсный открытый сток
5400ТР125-002–4.65–100–1 Микросхема с напряжением срабатывания 4,65 В, временем сброса 100 мс, типом выхода – инверсный открытый сток
5400ТР125-002–4.65–200–1 Микросхема с напряжением срабатывания 4,65 В, временем сброса 200 мс, типом выхода – инверсный открытый сток

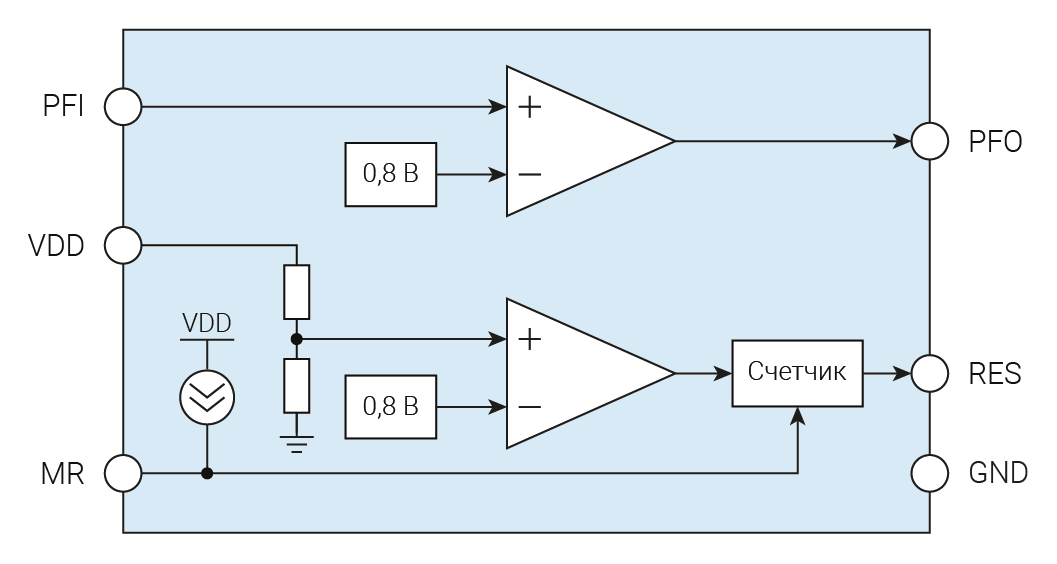

Структурная схема
