5400ТР125-016

5400ТР125-016

Супервизор питания со сторожевым таймером

Микросхема 5400TP125-016 – супервизор питания (схема сброса) со сторожевым таймером. Микросхема предназначена для контроля напряжения питания 3,3 В или 5,0 В (выбирается при заказе). Сторожевой таймер предназначен для контроля наличия активности на шине. Тип выхода: открытый сток или КМОП (выбирается при заказе). Время сброса супервизора питания и время ожидания сторожевого таймера выбирается при заказе.

Микросхема является функциональным аналогом ADM705 (ф. Analog Devices).

Номер ТУ

АЕНВ.431260.659ТУ
карта заказа КФЦС.431260.015-016Д16

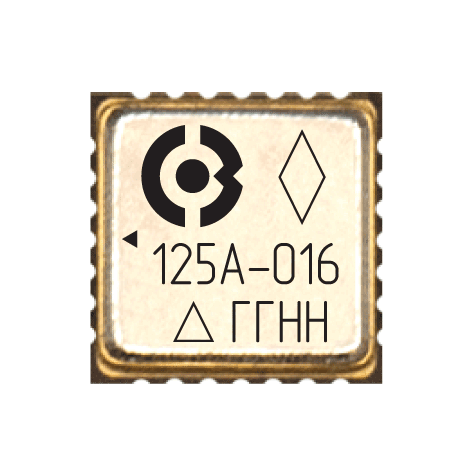

Тип корпуса

5221.6-1  (Скачать STEP-модель)

Перспективная разработка

Образцы – 4 квартал 2021 г.

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

Характеристики

Диапазон входного напряжения от 2,0 В до 5,5 В;
Напряжение срабатывания:
– 3,06 В (для напряжения питания 3,3 В)
– 4,65 В (для напряжения питания 5,0 В);
Время срабатывания не более 25 мкс;
Время сброса супервизора питания: 50 мс; 100 мс; 200 мс;
Время ожидания сторожевого таймера: 0,3 с; 0,6 с; 1,2 с.

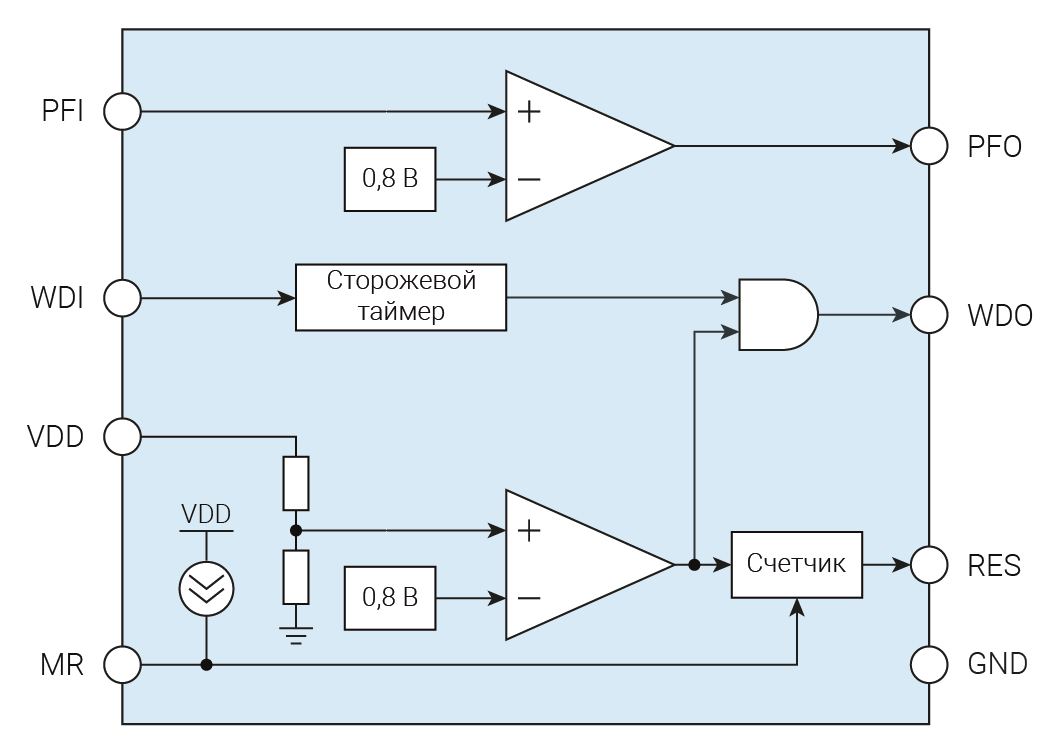

Структурная схема
