Термостабильный малошумящий источник опорного напряжения 1-го порядка

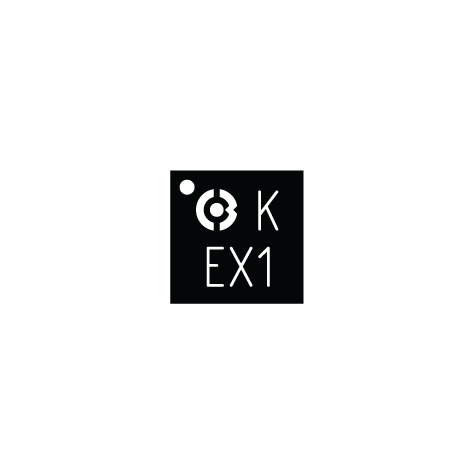

Микросхема 1393ЕХ015 – термостабильный источник опорного напряжения 1-го порядка с низким уровнем шума в миниатюрном корпусе. Выходное напряжение 3,0 В. Микросхема предназначена для применения в системах обработки сигналов с датчиков, в качестве опорного напряжения для АЦП/ЦАП, в схемах управления питанием.

Микросхема переименована в 1393EX015 из К1393EC015.

Характеристики

Выходное напряжение 3,0 В
Температурный коэффициент 15 ppm/°C
Подавление помех по питанию не менее 80 дБ
Нагрузочная способность буфера 5,5 мА
Напряжение питания 5,0 В ± 10%
Ток потребления 435 мкА

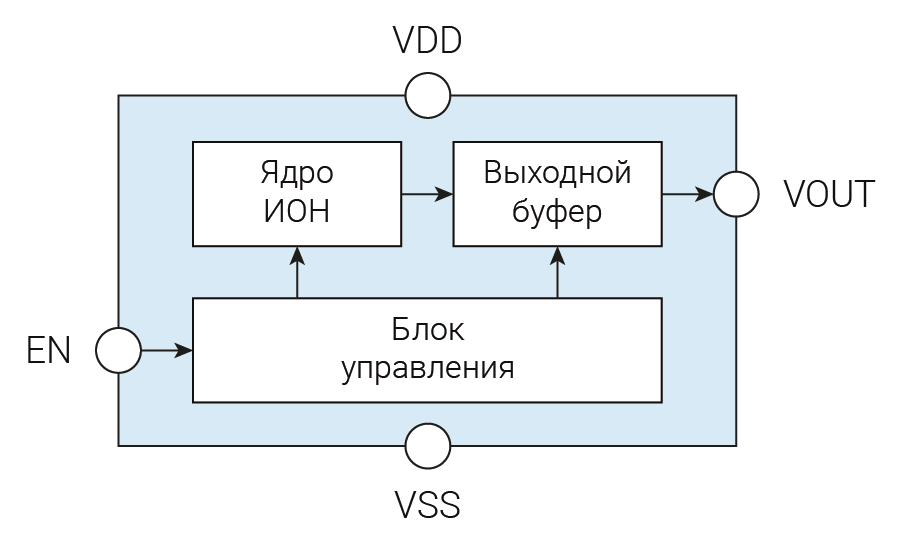

Структурная схема
