К1393ЕХ02У

К1393ЕХ02У

Источник опорного напряжения 2-го порядка

Микросхема К1393ЕХ02У – термостабильный источник опорного напряжения 2-го порядка с низким уровнем шума.

Выходное напряжение выбирается при заказе из ряда 1,25 В; 2,048 В; 2,5 В; 3,0 В; 3,3 В; 4,096 В. Микросхема предназначена для применения в системах обработки сигналов с датчиков, в качестве опорного напряжения для АЦП/ЦАП, в схемах управления питанием.

Номер ТУ

КФЦС.431000.001ТУ
спецификация КФЦС.431420.004.01СП

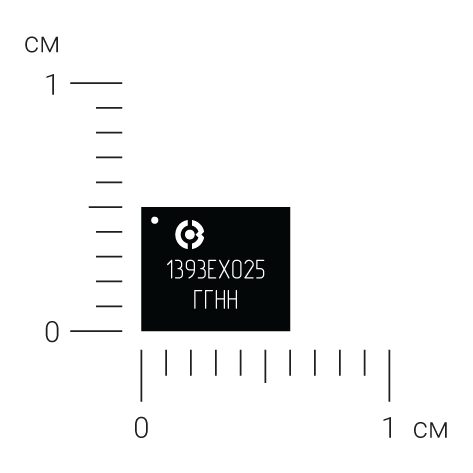

Тип корпуса
Статус

Опытные образцы
Серийное освоение – 3 квартал 2026 г.

Температурный диапазон

от –60°С до +85°C

Характеристики

Выходное напряжение:
•  1,25 В
•  2,048 В
•  2,5 В
•  3,0 В
•  3,3 В
•  4,096 В
Температурный коэффициент <10 ppm/°C
Подавление помех по питанию не менее 80 дБ
Нагрузочная способность буфера 20 мА
Диапазон напряжения питания от 3,3 В до 5,0 В
Ток потребления:
•  175 мкА без выходного буфера
•  0,85 мА с выходным буфером

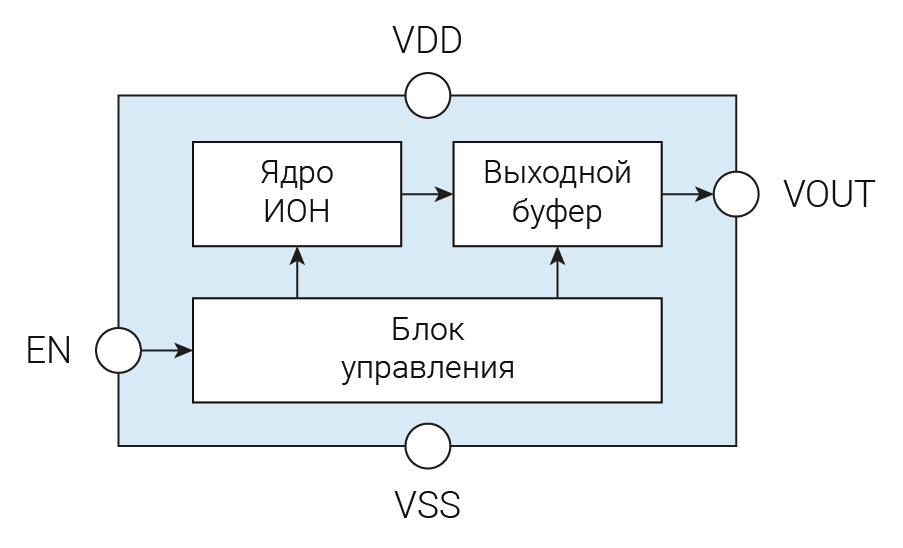

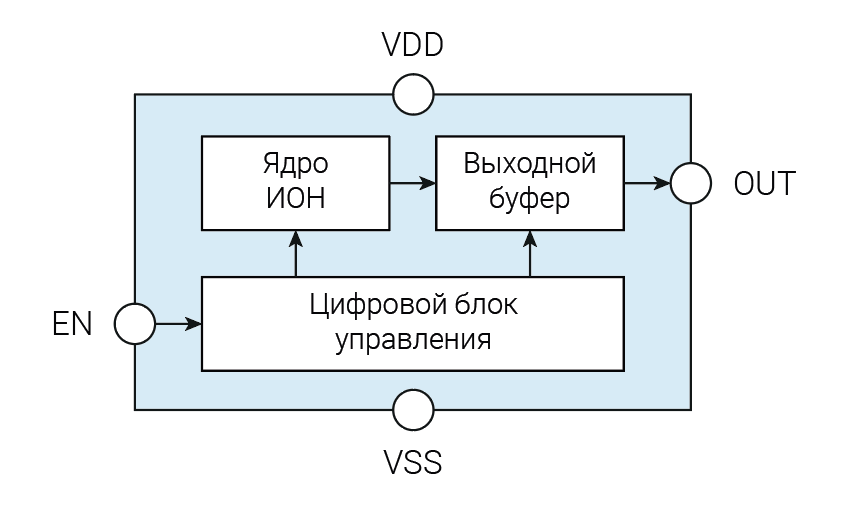

Структурная схема
