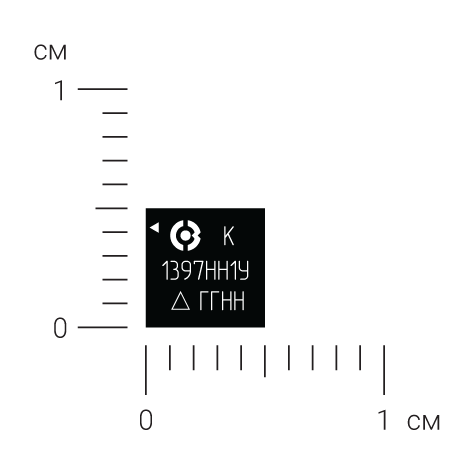

1397НН015

2-х канальный повышающий импульсный преобразователь напряжения

Микросхема 1397НН015 включает в себя два независимых повышающих емкостных преобразователя. Допустимый ток нагрузки до 40 мА. В микросхеме реализован переход в режим работы с низким энергопотреблением (режим «shutdown»).

Номер ТУ

АЕНВ.431321.882ТУ

Тип корпуса
Статус разработки

Перспективная разработка

Температурный диапазон

от –60°С до +85°С

Характеристики

1 канал (низковольтный):
Диапазон входного напряжения от 1,4 В до 2,0 В
Диапазон выходного напряжения до 5,0 В
Ток потребления 1,5 мА
Ток потребления в режиме «shutdown» 30 мкА
Ток нагрузки 40 мА
Частота внутреннего генератора 200 кГц

2 канал (высоковольтный):
Диапазон входного напряжения от 2,5 В до 5,5 В
Диапазон выходного напряжения до 11 В
Ток потребления 3,0 мА
Ток потребления в режиме «shutdown» 30 мкА
Ток нагрузки 40 мА
Частота внутреннего генератора 200 кГц

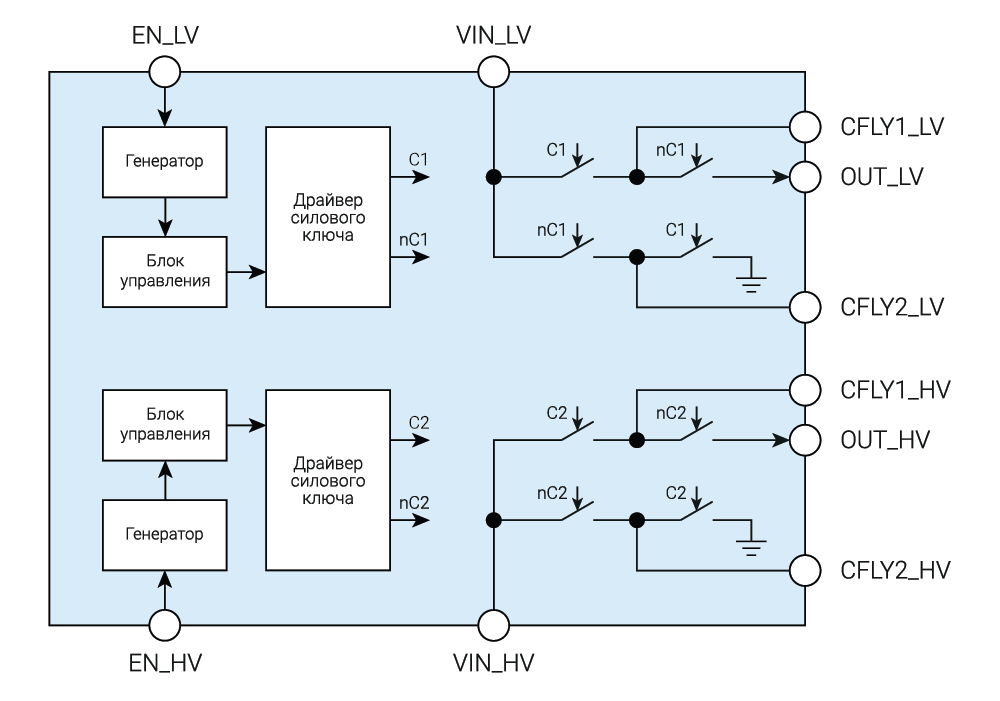

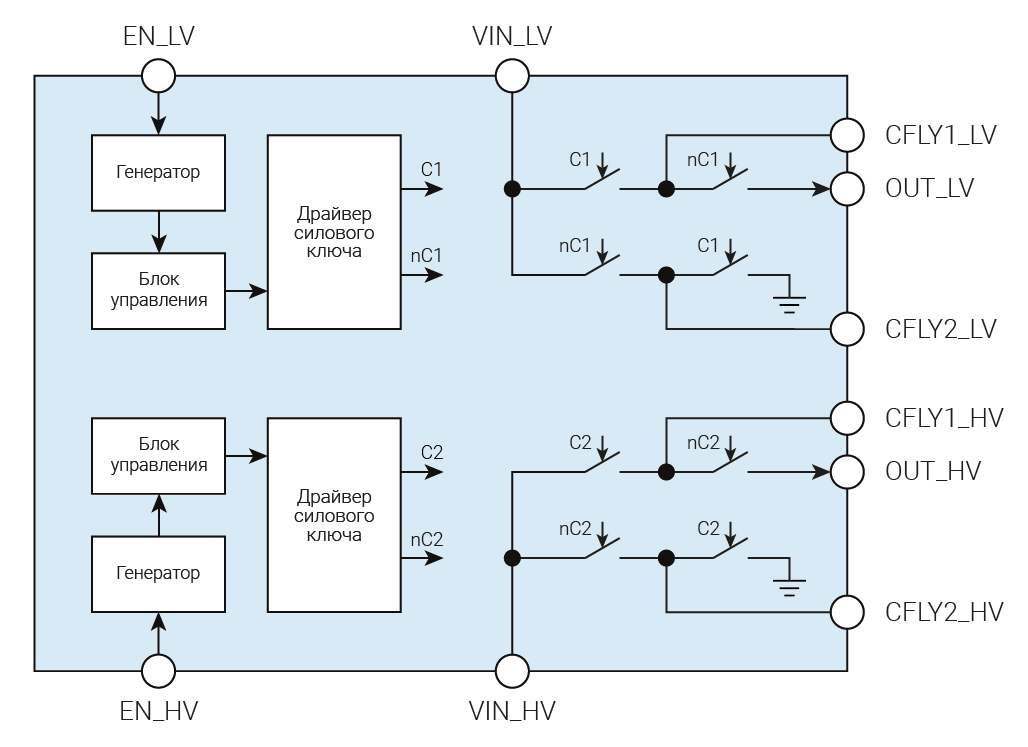

Структурная схема
