1397НН025

1397НН025

3,0 В ... 5,5 В; 100 мА; 1,0 МГц повышающий импульсный преобразователь напряжения

Микросхема 1397НН025 – повышающий импульсный преобразователь напряжения с интегрированным силовым ключом. Диапазон входного напряжения от 1,0 В до 5,5 В. Выходное напряжение настраивается внешним резистивным делителем в диапазоне от 3,0 В до 5,5 В. Допустимый ток нагрузки до 100 мА. Выходной каскад имеет тепловую защиту для защиты ИМС от некорректной работы. В микросхеме реализован переход в режим работы с низким энергопотреблением (режим «shutdown»).

Номер ТУ

АЕНВ.431295.881ТУ

Тип корпуса
Статус разработки

Перспективная разработка

Температурный диапазон

от –60°С до +85°С

Характеристики

Диапазон входного напряжения от 1,0 В до 5,5 В
Ток потребления 0,6 мА
Диапазон выходного напряжения от 3,0 В до 5,5 В
Ток нагрузки 100 мА
Частота внутреннего генератора 1,0 МГц
Режим ожидания («shutdown»)
Функция плавного запуска
Контроль уровня входного напряжения
Защита от перегрева

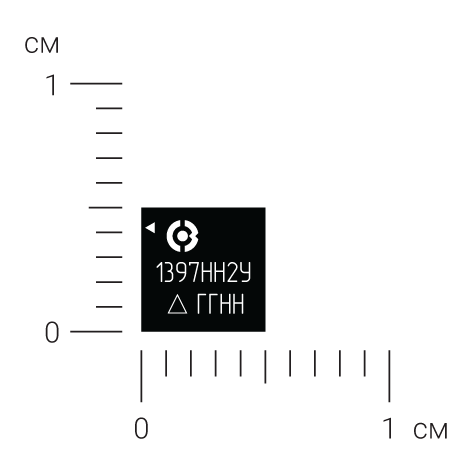

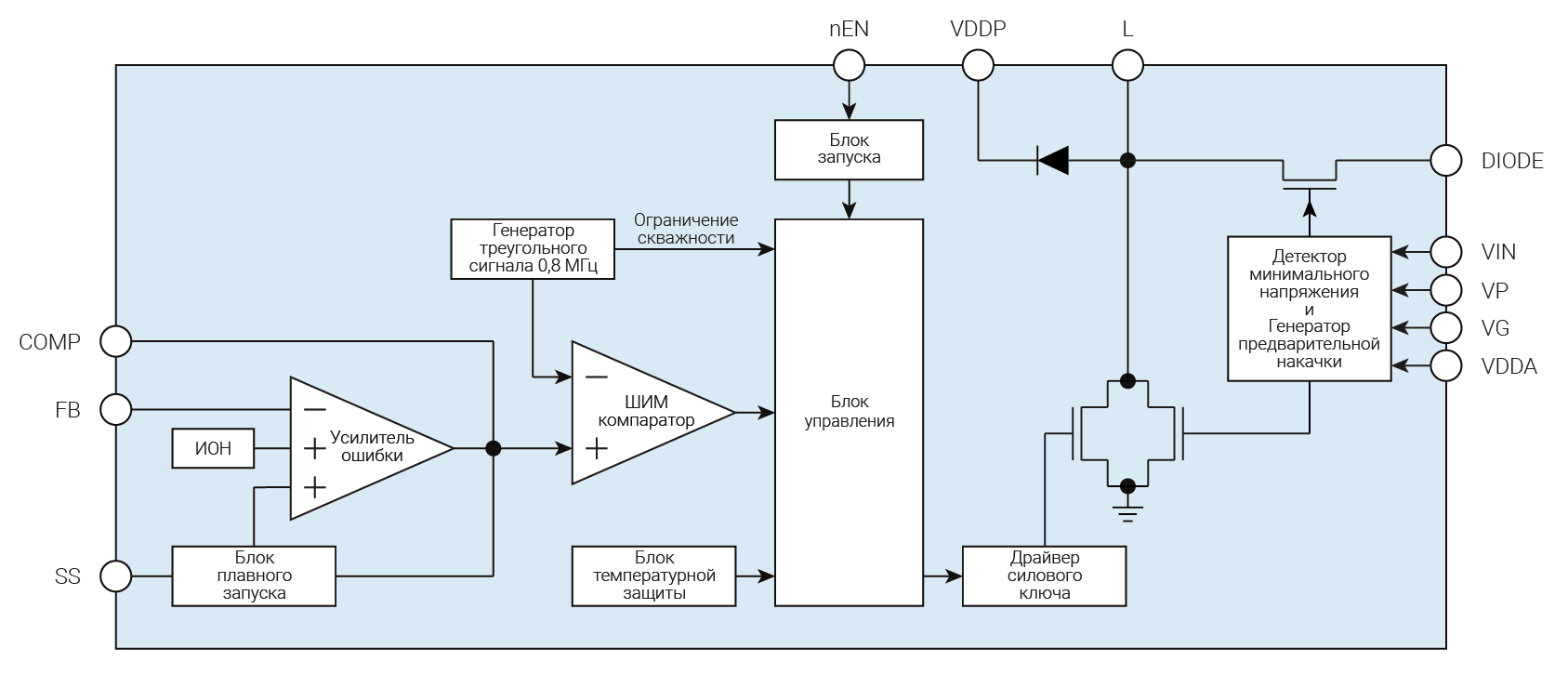

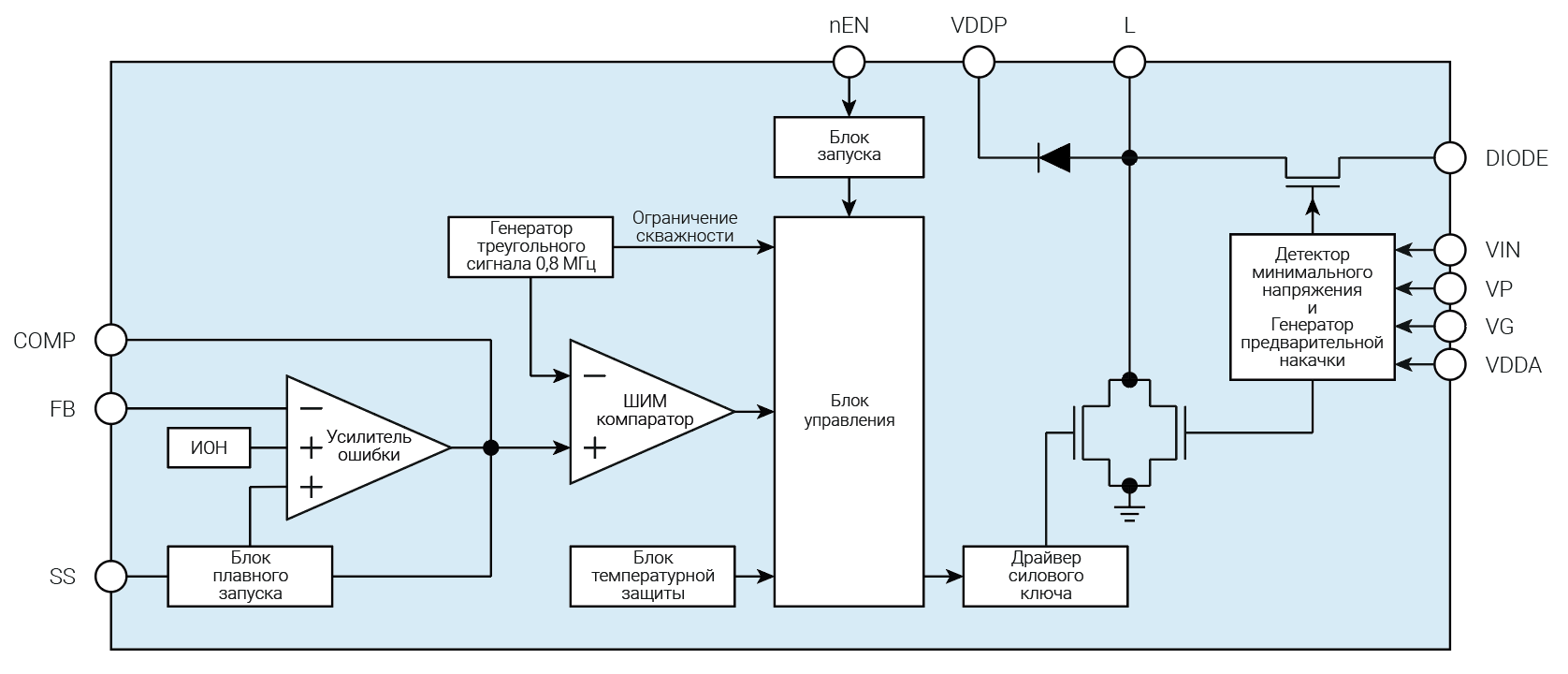

Структурная схема
