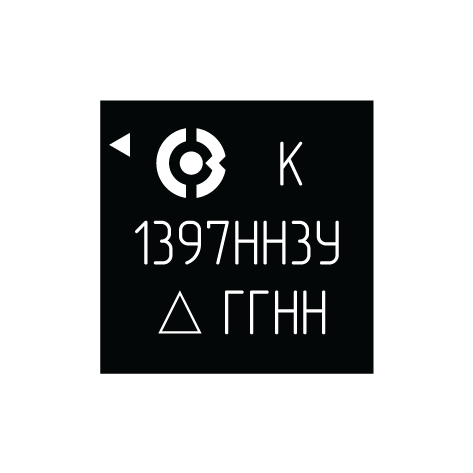

1397НН035

1397НН035

3,0 В ... 15 В; 50 мА; 1,0 МГц повышающий импульсный преобразователь напряжения

Микросхема 1397НН035 – повышающий импульсный преобразователь напряжения с интегрированным силовым ключом. Диапазон входного напряжения от 2,5 В до 5,5 В. Выходное напряжение настраивается внешним резистивным делителем в диапазоне от 3,0 В до 15 В. Допустимый ток нагрузки до 50 мА. Выходной каскад имеет тепловую защиту для защиты ИМС от некорректной работы. В микросхеме реализован переход в режим работы с низким энергопотреблением (режим «shutdown»).

Номер ТУ

АЕНВ.431295.881ТУ

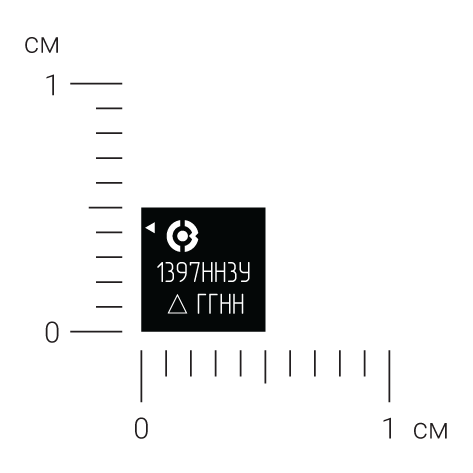

Тип корпуса
Статус разработки

Перспективная разработка

Температурный диапазон

от –60°С до +85°С

Характеристики

Диапазон входного напряжения от 2,5 В до 5,5 В
Ток потребления 0,6 мА
Диапазон выходного напряжения от 3,0 В до 15 В
Ток нагрузки 50 мА
Сопротивление открытого ключа 0,3 Ом
Частота внутреннего генератора 1,0 МГц
Режим ожидания («shutdown»)
Функция плавного запуска
Контроль уровня входного напряжения
Защита от перегрева

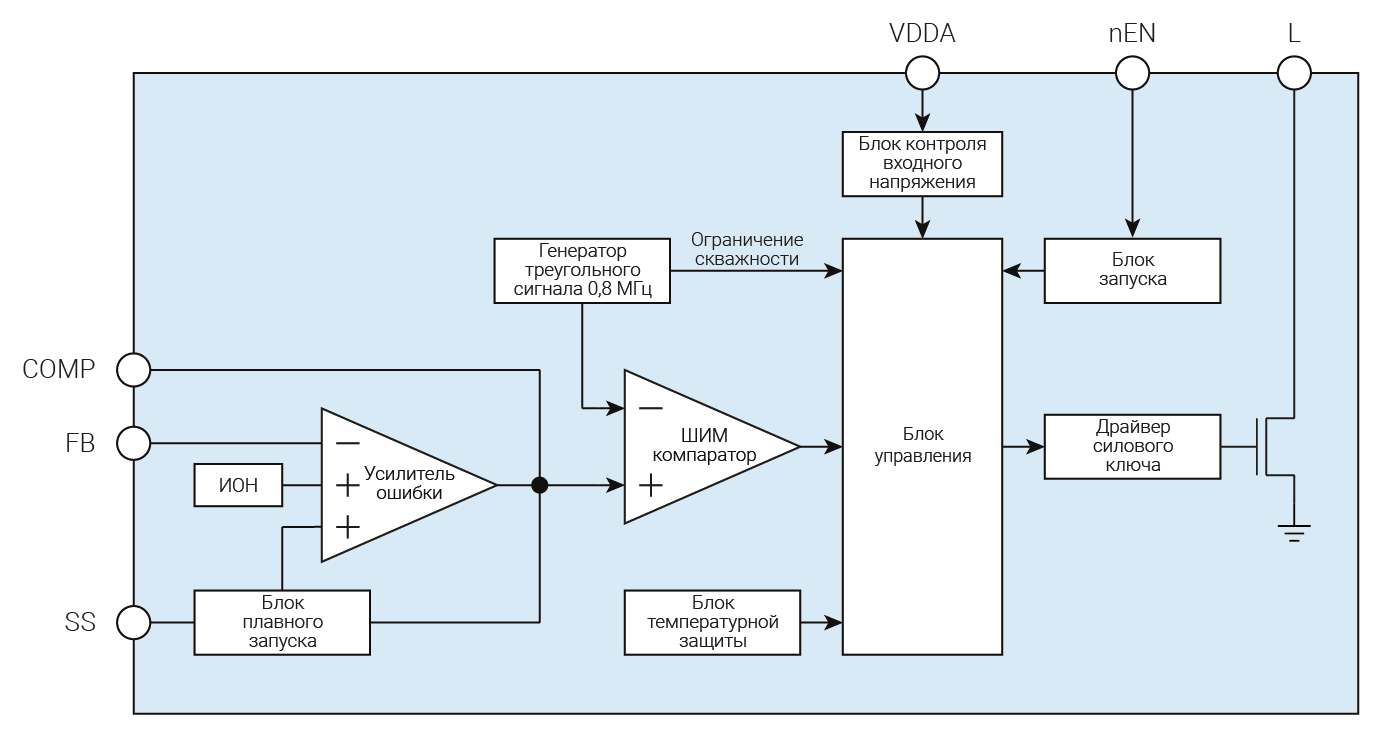

Структурная схема
