1393ЕУ054

1393ЕУ054

6,0 В ... 20 В; 3,0 А; 450 кГц понижающий импульсный преобразователь напряжения

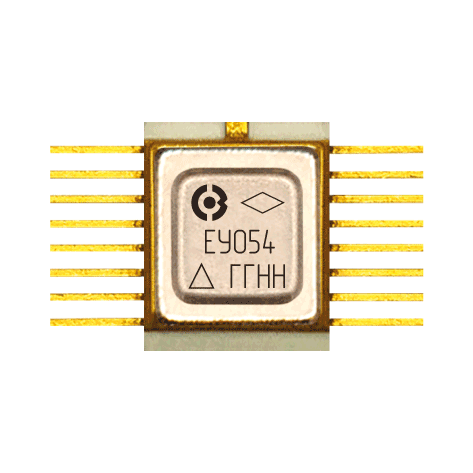

Микросхема 1393ЕУ054 – асинхронный понижающий импульсный преобразователь напряжения с интегрированным силовым ключом.

Диапазон входного напряжения от 6,0 В до 20 В. Выходное напряжение настраивается внешним резистивным делителем в диапазоне от 0,9 В до 10 В. Допустимый ток нагрузки до 3,0 А.

В микросхеме реализован режим работы с низким энергопотреблением (режим «shutdown»).

Номер ТУ

АЕНВ.431420.906ТУ

Тип корпуса

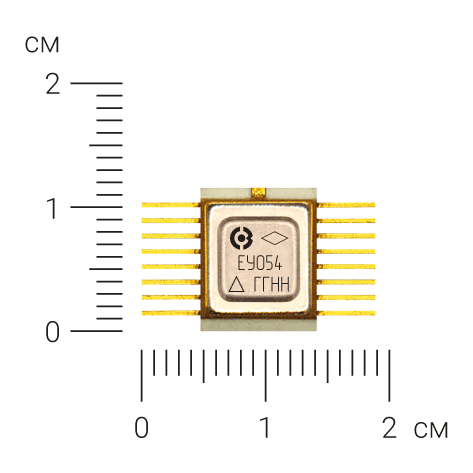

4112.16-3.04

Статус

Перспективная разработка
Опытные образцы – 2 квартал 2026 г.

Температурный диапазон

от –60°С до +85°С

Характеристики

Диапазон входного напряжения от 6,0 В до 20 В
Ток потребления 6,0 мА
Диапазон выходного напряжения от 0,9 В до 10 В
Ток нагрузки 3,0 А
Частота внутреннего генератора 450 кГц
Режим ожидания («shutdown»)
Ток потребления в режиме «shutdown» 20 мкА
Функция плавного запуска
Контроль уровня входного напряжения
Защита от перегрева

Структурная схема
