К1393ЕУ6У/ К1393ЕУ6Т
New 3,8 В ... 30 В; 150 мА линейный регулятор напряжения с функцией ограничения тока
Микросхема К1393ЕУ6У – линейный регулятор напряжения положительной полярности.
Микросхема работает при входных напряжениях от 3,8 В до 30 В с выходным напряжением 3,3 В или 5,0 В (выбирается при заказе) и током нагрузки до 150 мА. Выходной каскад имеет тепловую защиту и ограничитель тока для защиты ИМС от некорректных условий работы.
КФЦС.431000.001ТУ
КФЦС.431420.012.01СП

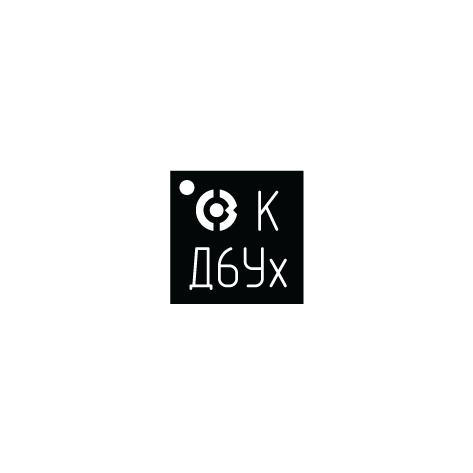

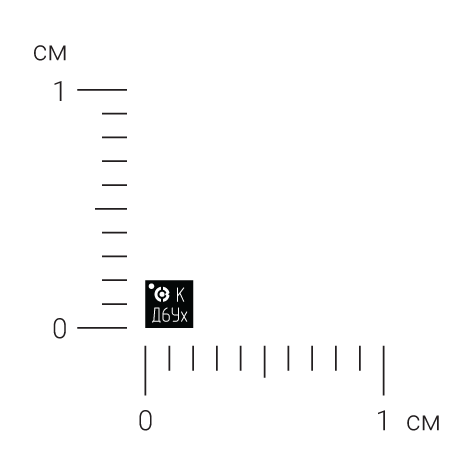

К1393ЕУ6У: 5239.8-1 К (uDFN8)

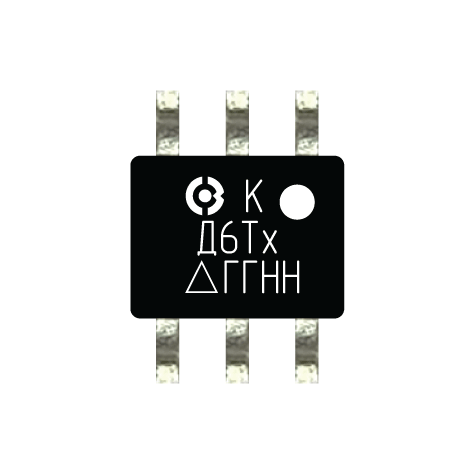

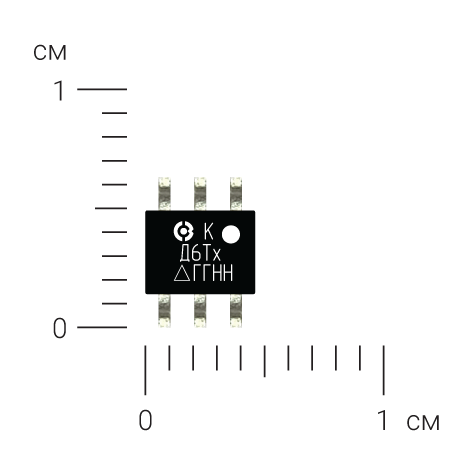

К1393ЕУ6Т: 4341.6-1 К (SOIC-6)
Опытные образцы
Ведется серийное освоение
от –45°С до +85°С
Характеристики
Диапазон входного напряжения VIN:
• от 3,8 В до 30 В (микросхемы К1393ЕУ6У-3.3, К1393ЕУ6Т-3.3)
• от 5,5 В до 30 В (микросхемы К1393ЕУ6У-5, К1393ЕУ6Т-5)
Ток потребления 1,2 мкА
Выходное напряжение VOUT:
• 3,3 В (микросхемы К1393ЕУ6У-3.3, К1393ЕУ6Т-3.3)
• 5,0 В (микросхемы К1393ЕУ6У-5, К1393ЕУ6Т-5)
Предельный ток нагрузки 150 мА
Падение напряжения (Dropout) 0,5 В
Функция ограничения тока
Защита от перегрева

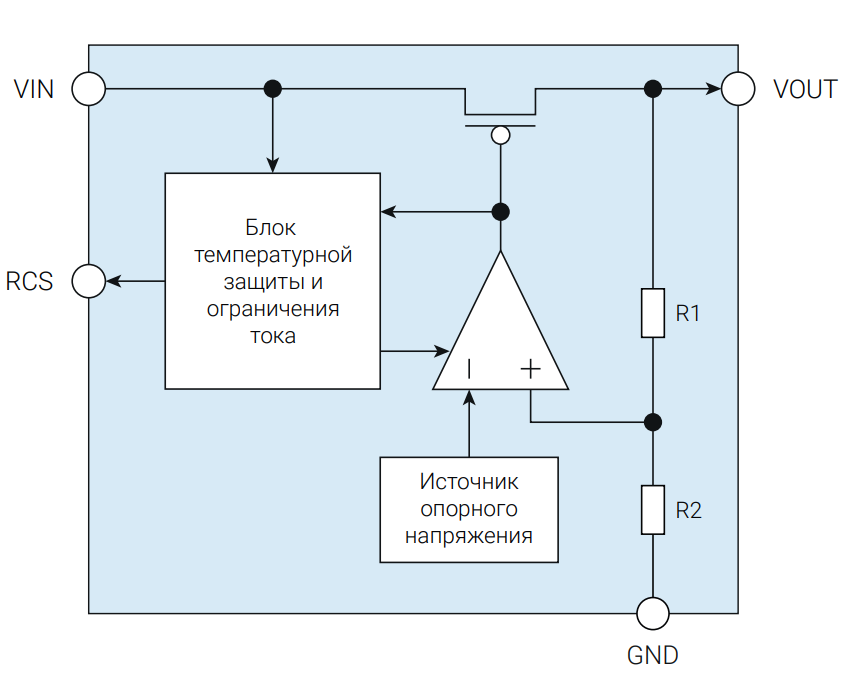

Структурная схема
