К1393ЕУ6У / К1393ЕУ6Т
3,8 В ... 30 В; 150 мА линейный регулятор напряжения с низким током потребления
Микросхема К1393ЕУ6У / К1393ЕУ6Т – линейный регулятор напряжения положительной полярности.
Микросхема работает при входных напряжениях от 3,8 В до 30 В с выходным напряжением 3,3 В или 5,0 В (выбирается при заказе) и током нагрузки до 150 мА.
Выходной каскад имеет тепловую защиту и ограничитель тока для защиты ИМС от некорректных условий работы.
Номер ТУ
КФЦС.431000.001ТУ
спецификация КФЦС.431420.012.01СП
Тип корпуса
К1393ЕУ6У: 5239.8-1 К (uDFN8)
К1393ЕУ6Т: 4341.6-1 К (SOIC-6)
Статус
Опытные образцы
Серийное освоение – 4 квартал 2025 г
Температурный диапазон
от –45°С до +85°C
Характеристики
Диапазон входного напряжения VIN от 3,8 В до 30 В
Ток потребления 1,5 мкА
Выходное напряжение:
• 3,3 В
• 5,0 В
Предельный ток нагрузки 150 мА
Падение напряжения (Dropout) 0,5 В
Функция ограничения тока
Защита от перегрева
Информация для заказа
| Наименование | Описание |
|---|---|
| К1393ЕУ6У-3.3 | Микросхема с выходным напряжением 3,3 В в корпусе uDFN8 |
| К1393ЕУ6У-5 | Микросхема с выходным напряжением 5,0 В в корпусе uDFN8 |
| К1393ЕУ6Т-3.3 | Микросхема с выходным напряжением 3,3 В в корпусе SOIC-6 |
| К1393ЕУ6Т-5 | Микросхема с выходным напряжением 5,0 В в корпусе SOIC-6 |

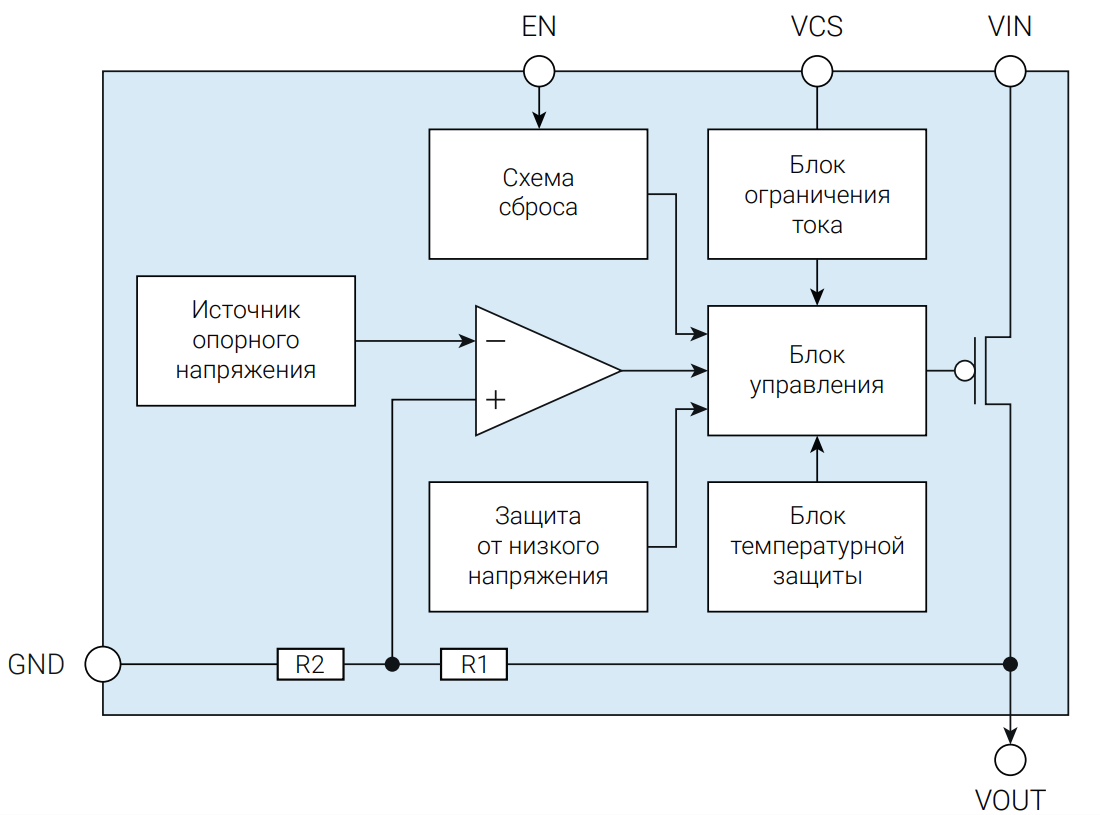

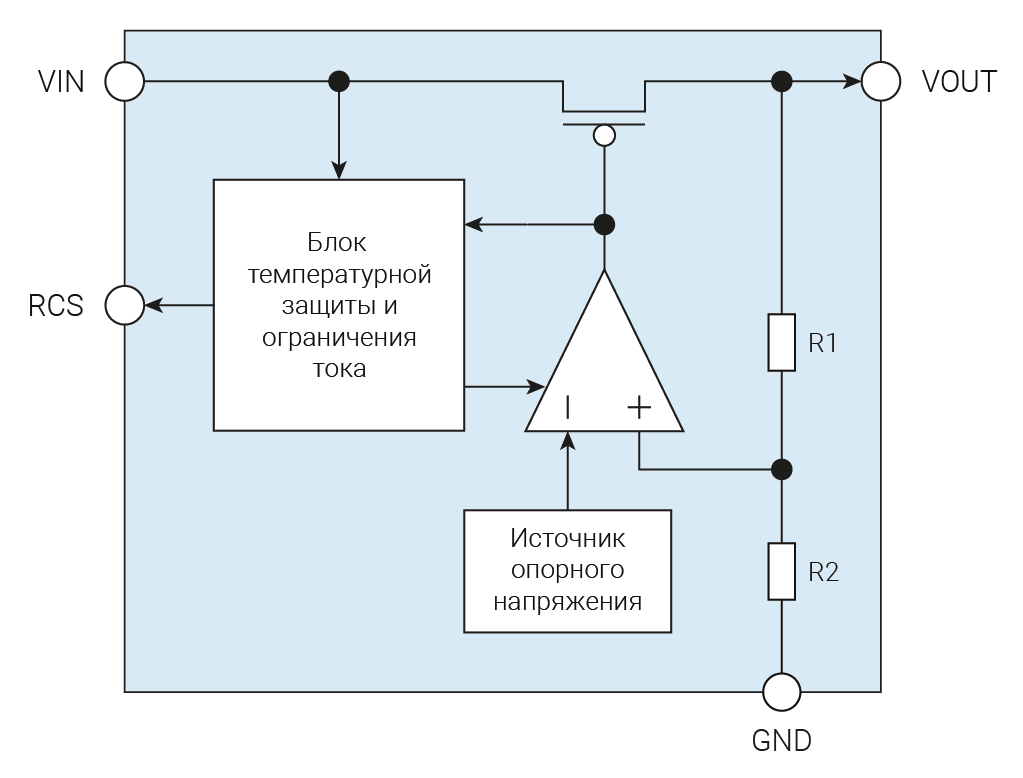

Структурная схема
