К1393ЕУ8У

К1393ЕУ8У

1,8 В ... 5,25 В; 150 мА линейный регулятор напряжения с низким током потребления

Микросхема К1393ЕУ8У – линейный регулятор напряжения положительной полярности.

Микросхема работает при входных напряжениях от 1,8 В до 5,25 В с фиксированным набором выходных напряжений: 1,2 В; 1,8 В; 2,5 В; 3,3 В (выбирается при заказе) и током нагрузки до 150 мА.

Выходной каскад имеет тепловую защиту и ограничитель тока для защиты ИМС от некорректных условий работы. В микросхеме реализована функция защиты от низкого входного напряжения.

Номер ТУ

Присваивается

Тип корпуса
Статус

Перспективная разработка

Температурный диапазон

от –45°С до +85°C

Характеристики

Диапазон входного напряжения от 1,8 В до 5,25 В
Ток потребления 10 мкА
Выходное напряжение:
•  1,2 В (микросхема К1393ЕУ8У-1.2)
•  1,8 В (микросхема К1393ЕУ8У-1.8)
•  2,5 В (микросхема К1393ЕУ8У-2.5)
•  3,3 В (микросхема К1393ЕУ8У-3.3)
Предельный ток нагрузки 150 мА
Падение напряжения (Dropout) 0,5 В
Функция ограничения тока
Защита от перегрева
Защита от низкого входного напряжения

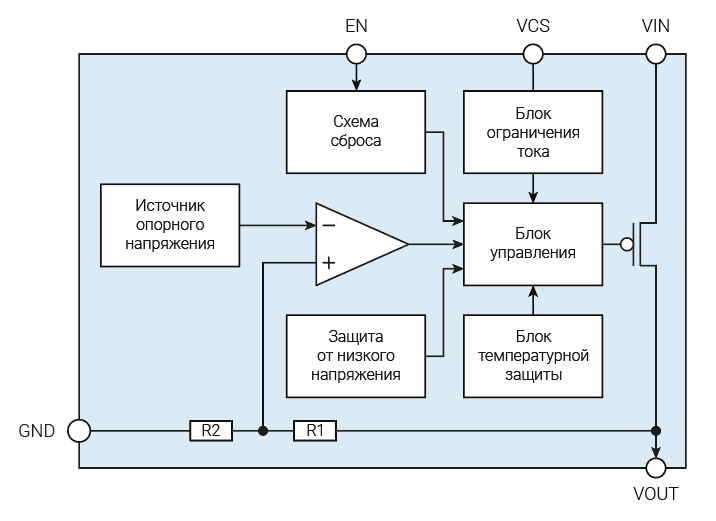

Структурная схема
