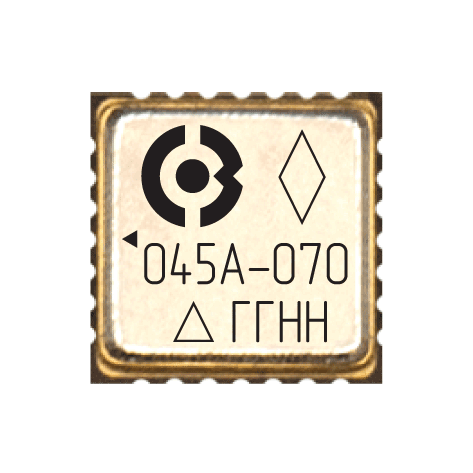

5400ТР045А-070
3-х канальный супервизор питания со сторожевым таймером
Микросхема 5400ТР045А-070 – 3-х канальный супервизор питания со сторожевым таймером.
Микросхема предназначена для контроля напряжения питания 2,5 В, 3,3 В или 5,0 В (настраивается выводами VSET). Сторожевой таймер предназначен для контроля наличия активности на шине. Время сброса супервизоров питания (5 мс; 50 мс; 100 мс; 200 мс) настраивается выводами TSET. Тип выхода – открытый сток.
АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-070Д16
Перспективная разработка
Опытные образцы – 2 квартал 2026 г.
от –60°С до +125°С
Характеристики
Диапазон входного напряжения VIN1 от 2,7 В до 5,5 В
Диапазон входного напряжения VIN2, VIN3 от 0 В до VIN1 В
Напряжение срабатывания:
• 2,2 В (для напряжения питания 2,5 В)
• 2,9 В (для напряжения питания 3,3 В)
• 4,4 В (для напряжения питания 5,0 В)
Время сброса:
• 5,0 мс
• 50 мс
• 100 мс
• 200 мс
Время ожидания сторожевого таймера 1,2 с
Ток потребления не более 4 мА

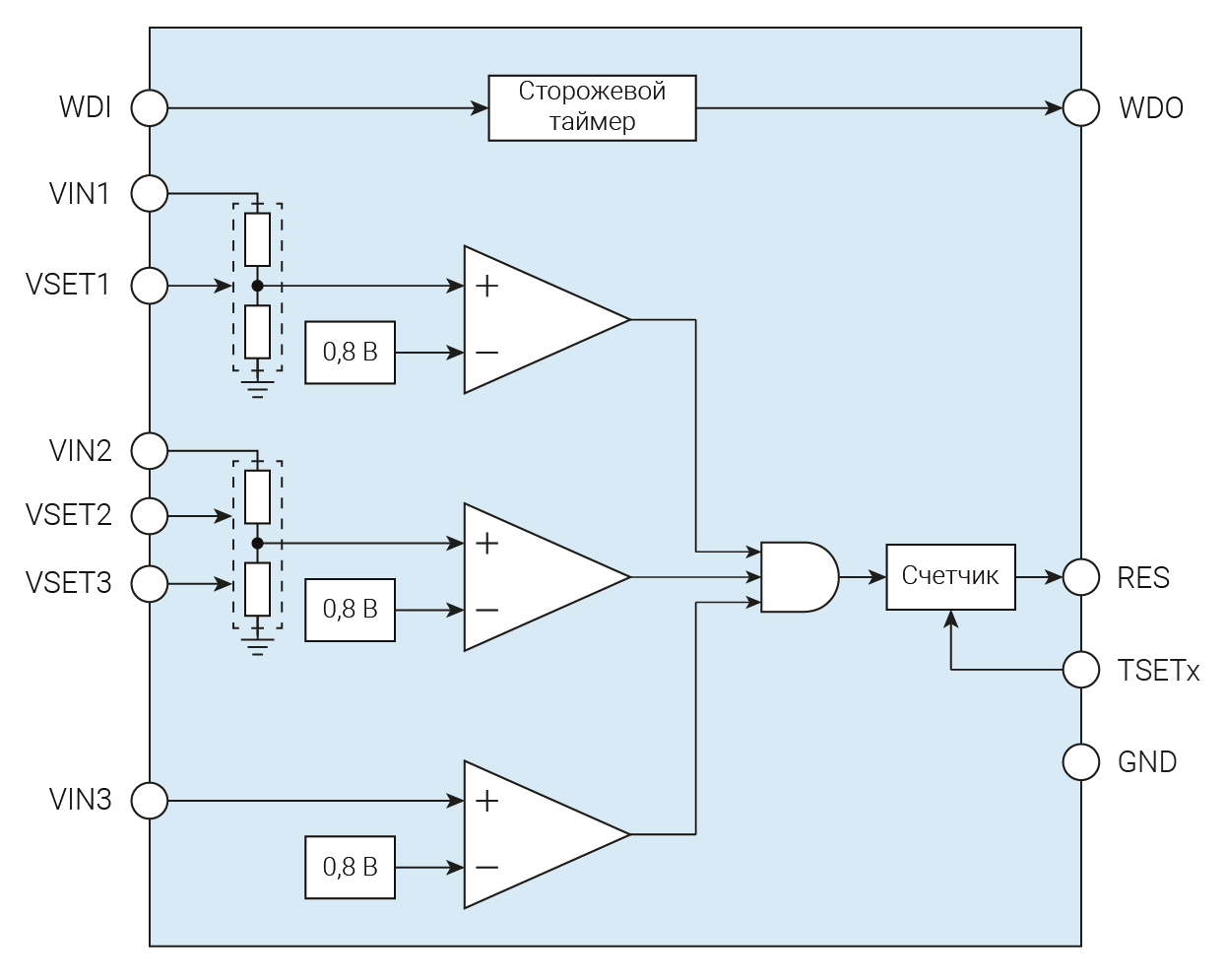

Структурная схема
