5400ТР045А-002
2-х канальный 12-ти разрядный R-2R ЦАП с последовательным/параллельным интерфейсом входных данных
Микросхема 5400ТР045А-002 представляет собой 2-х канальный 12-ти разрядный цифро-аналоговый преобразователь на основе резистивной R-2R матрицы с последовательным или параллельным интерфейсом входных данных. Каждый канал может быть выведен как с буферным ОУ (нагрузочная способность до 25 мА), так и без него.
АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-002Д16

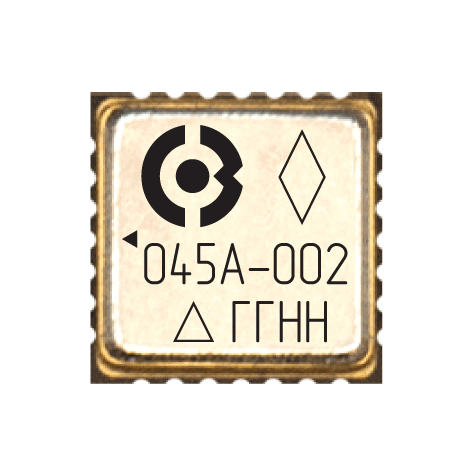

5400ТР045А-002: МК 5123.28-1.01
5400ТР045В-002: 5102.28-1 К (QFN28)
Серийно освоена
Включена в Перечень ЭКБ
от –60°С до +125°С
Характеристики
Напряжение питания 5,0 В ± 10%
Ток потребления 9,0 мА
2 канала преобразования
12 разрядов
Время установления выходного напряжения 0,2 мкс
DNL (типовое) 0,6 МЗР
INL (типовое) 2,5 МЗР
Диапазон выходного напряжения от 0 В до VREF
Встроенный источник опорного напряжения
Последовательный/параллельный интерфейс входных данных

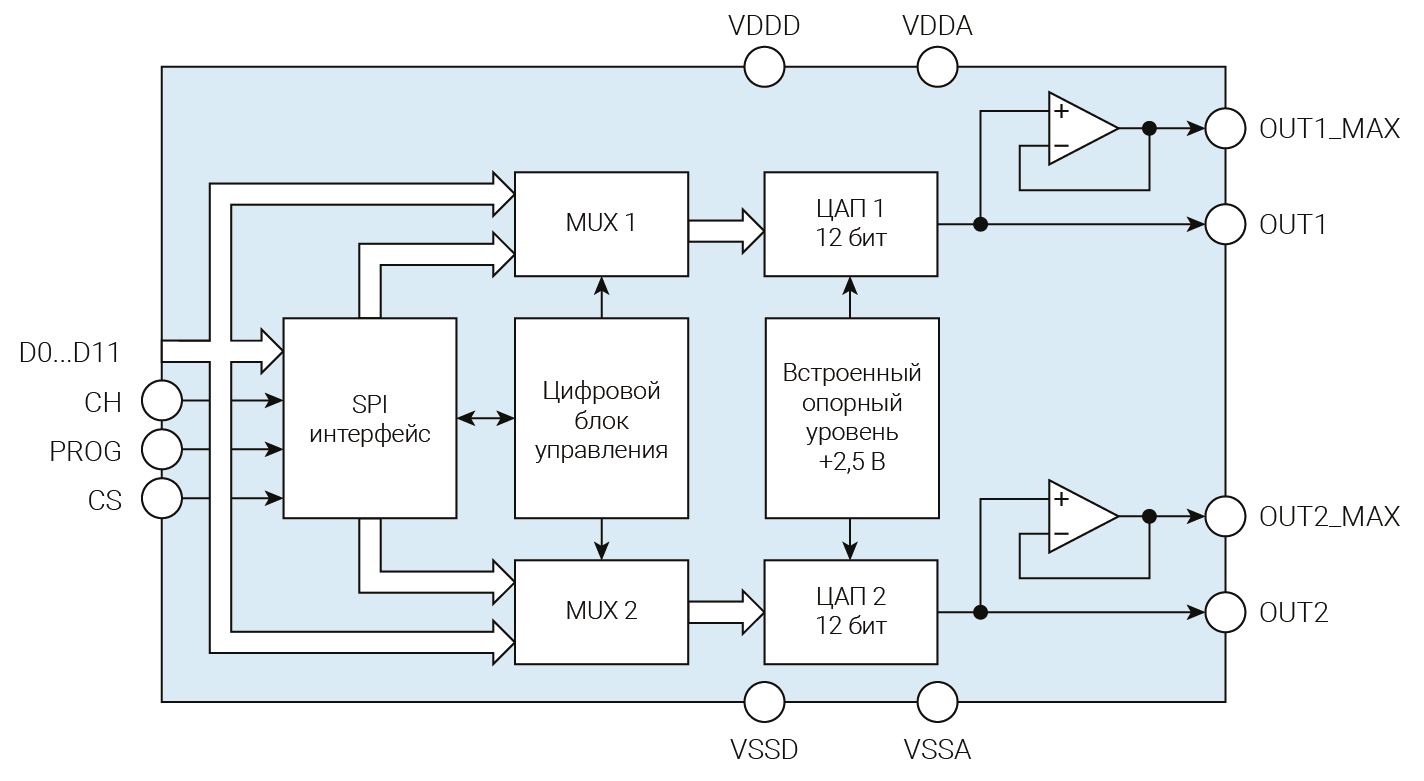

Структурная схема
